一种组合牙刷的制作方法

本实用新型涉及一种洗漱用品，具体涉及一种组合牙刷。

背景技术：

只有一只手的残疾人使用传统的牙刷和牙膏是非常不便的。公开号为CN2860200的中国实用新型专利公开了一种便捷式牙刷，包括一刷头和刷柄；其特征在于，所述的刷柄为中空体，刷柄的一端连接有动力旋，动力旋上固定有螺纹棒，螺纹棒上有在螺纹棒上移动的活塞，刷柄的另一端与刷柄盖连接；刷柄盖通过连杆与刷头连接，刷柄盖上还设置有一与刷柄相通并可旋动的管，管的出口端还有用于封堵管口的塞子。为了防止转动动力旋时活塞跟随螺旋棒旋转的问题，该实用新型专利在所述的刷柄的内径上有相对设置的至少一对凸槽，活塞上有与凸槽对应的凹槽。设置相互配合的凸槽的凹槽之后，活塞上不可能安装密封圈了，因此活塞一管壁之间的密封就不是特别好，很容易出现牙膏泄露问题。另外牙刷头与牙刷柄是整体式,不方便制造,即使能制造造价也非常高,不利于工业化生产,而且牙刷头与牙刷柄是整体式,在牙刷头一两个月需要更换时,需要将牙刷柄同时丢弃,非常浪费。

技术实现要素：

本实用新型的目的是要解决现有牙刷存在的的技术问题，提供一种密封更好、牙刷头可更换的组合牙刷，为此，本实用新型采取的技术方案是：

一种组合牙刷，包括牙刷头1和与牙刷头1插接的牙刷柄2，其特征在于，所述的牙刷头带有两个插头11，两个插头11之间设置大孔12，刷毛中间设置与大孔12相通的小孔13；牙刷柄2一端设置与两个插头11相应的两个插孔21，两个插孔21之间设置可插入大孔12的锥管22；牙刷柄2向后逐渐宽扩并设置椭圆形空腔24，空腔内填充浓缩牙膏，牙刷柄内设置通道27连通空腔与锥管，空腔靠近牙刷头的端部中心设置镂空支座25，镂空支座25的中心支撑螺杆26的一端， 牙刷柄的另一端固设端盖28，螺杆不带螺纹段262穿过端盖并被端盖支撑，不带螺纹的自由端固接旋钮3，螺杆带螺纹261的上设置与其螺纹配合的椭圆形活塞4。

进一步地，活塞上设置O型密封圈。

进一步地，牙刷柄2的侧壁上设置容插头11的钩头卡入的方孔23。

与现有技术相比，本实用新型无需再使用牙膏管，只有轻轻转动一下旋钮，牙膏就会从牙刷头上刷毛根部挤出来，附着在牙刷毛上，便可以根据自己的需求控制牙膏量，而牙膏也因此不会出现掉落的状况。并且牙刷在使用1-2个月之后，可更换一个新的牙刷头，时间太长则容易滋生细菌，不利于牙齿健康。

附图说明

图1为本实用新型的结构示意图。

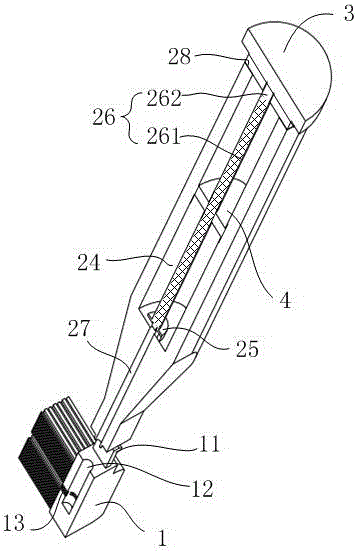

图2为本实用新型的纵剖示意图。

图3为本实用新型靠近空腔端部的横剖示意图。

图4为本实用新型牙刷头及牙刷柄的局部视图。

图5为本实用新型牙刷头另一视角的局部视图。

具体实施方式

请参阅图1-5所示，一种组合牙刷，包括牙刷头1和与牙刷头1插接的牙刷柄2，其特征在于，所述的牙刷头带有两个插头11，两个插头11之间设置大孔12，刷毛中间设置与大孔12相通的小孔13；牙刷柄2一端设置与两个插头11相应的两个插孔21，两个插孔21之间设置可插入大孔12的锥管22；牙刷柄2向后逐渐宽扩并设置椭圆形空腔24，空腔内填充浓缩牙膏，牙刷柄内设置通道27连通空腔与锥管，空腔靠近牙刷头的端部中心设置镂空支座25，镂空支座25的中心支撑螺杆26的一端， 牙刷柄的另一端固设端盖28，螺杆不带螺纹段262穿过端盖并被端盖支撑，不带螺纹的自由端固接旋钮3，螺杆带螺纹261的上设置与其螺纹配合的椭圆形活塞4。活塞上设置O型密封圈。牙刷柄2的侧壁上设置容插头11的钩头卡入的方孔23。
