一种便携手动式纳米泡棉洁牙擦的制作方法

本实用新型属于洁牙设备技术领域，特别涉及一种便携手动式纳米泡棉洁牙擦。

背景技术：

目前，人们外出常携带、使用的洁牙工具一般是牙签和牙线；其中，采有牙签和牙线只能将藏在牙缝里的东西清理出来，但清洁效果不理想，还容易损伤牙龈，而且无法对牙齿表面的烟垢、茶渍、咖啡渍等牙垢进行清洁。

技术实现要素：

为了解决现有技术中存在的上述技术问题，本实用新型提供了一种可轻松、方便地擦拭牙齿表面，清洁效果极佳，卫生安全，节省费用，绿色环保，且结构简单，生产加工容易，成本低的便携手动式纳米泡棉洁牙擦。

为解决上述技术问题，本实用新型采用如下技术方案：

一种便携手动式纳米泡棉洁牙擦，包括有泡棉擦头和握柄；其中，所述泡棉擦头包括纳米泡棉片和泡棉夹座，所述纳米泡棉片安装在泡棉夹座上，所述握柄的一端设有擦头安装孔，所述泡棉夹座可拆卸地安装在擦头安装孔内。

进一步地，所述泡棉夹座包括有中间夹板、左夹板和右夹板，所述左夹板和右夹板设于中间夹板的左右两侧、且下端端部与中间夹板的下端可弯折地活动连接；而且所述左夹板和右夹板的内侧表面设有锁定卡钉，所述中间夹板相应位置设有锁定孔；组装时，所述纳米泡棉片的左右两端向下弯曲、分别夹紧在左夹板和中间夹板之间、中间夹板和右夹板之间，所述左夹板和右夹板的锁定卡钉穿过纳米泡棉片后卡在中间夹板的锁定孔上。

进一步地，所述中间夹板的上端还设有向上凸起、延伸的泡棉片加强部，所述纳米泡棉片的内侧表面与中间夹板和泡棉片加强部紧贴连接。

进一步地，所述左夹板和右夹板内侧表面的锁定卡钉上下错位设置，所述中间夹板上设有与锁定卡钉一一对应的锁定孔。

进一步地，所述中间夹板、左夹板、右夹板、锁定卡钉、锁定孔和泡棉片加强部一体注塑成型。

进一步地，所述左夹板和右夹板的外侧表面设有往外凸起的锁定曲面，所述擦头安装孔的内壁相应位置设有凹位，当泡棉夹座安装在擦头安装孔内时，所述锁定曲面卡在凹位内。

进一步地，所述左夹板和/或右夹板上还设有限定卡凸，所述握柄位于擦头安装孔的孔口处设有卡口，当泡棉夹座安装在擦头安装孔内时，所述限定卡凸卡在卡口内。

进一步地，所述锁定曲面和限定卡凸与中间夹板、左夹板、右夹板、锁定卡钉、锁定孔和泡棉片加强部一体注塑成型。

本实用新型的有益效果是：

本实用新型通过上述技术方案，即可轻松、方便地擦拭牙齿表面，有效清除牙齿表面的烟垢、茶渍、咖啡渍等牙垢，清洁效果极佳，同时在擦拭完毕后可卸下泡棉擦头丢弃，下次使用装上新的泡棉擦头即可，方便快捷，卫生安全，还可节省费用，绿色环保，而且结构简单，生产加工容易，成本低，有利于普及使用，让更多消费者受益。

附图说明

下面结合附图与具体实施例对本实用新型作进一步说明：

图1是本实用新型所述一种便携手动式纳米泡棉洁牙擦实施例的结构示意图；

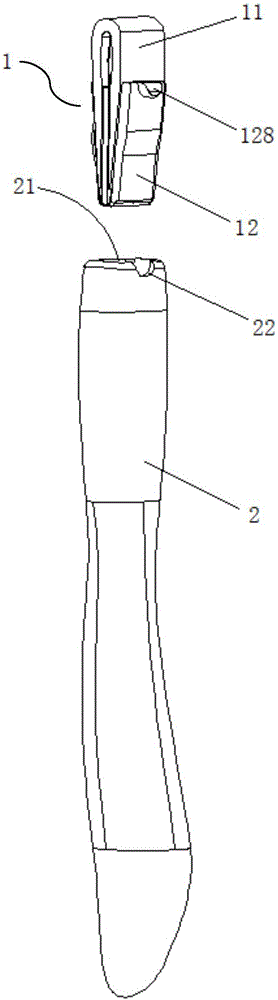

图2是本实用新型所述一种便携手动式纳米泡棉洁牙擦实施例的爆炸结构示意图；

图3是本实用新型所述一种便携手动式纳米泡棉洁牙擦实施例中泡棉擦头的结构示意图；

图4是本实用新型所述一种便携手动式纳米泡棉洁牙擦实施例中泡棉夹座的结构示意图。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本实用新型，并不用于限定本实用新型。

如图1至图4中所示：

本实用新型实施例提供了一种便携手动式纳米泡棉洁牙擦，包括有泡棉擦头1和握柄2；其中，所述泡棉擦头1包括纳米泡棉片11和泡棉夹座12，所述纳米泡棉片11安装在泡棉夹座12上，所述握柄2的一端设有擦头安装孔21，所述泡棉夹座12可拆卸地安装在擦头安装孔21内。

具体结构可以为：所述泡棉夹座12包括有中间夹板121、左夹板122和右夹板123，所述左夹板122和右夹板123设于中间夹板121的左右两侧、且下端端部与中间夹板121的下端可弯折地活动连接；而且左夹板122和右夹板123的内侧表面设有锁定卡钉124，所述中间夹板121相应位置设有锁定孔125(如图4，所述左夹板122和右夹板123内侧表面的锁定卡钉124上下错位设置，所述中间夹板121上设有与锁定卡钉124一一对应的锁定孔125。)，所述中间夹板121、左夹板122、右夹板123、锁定卡钉124和锁定孔125一体注塑成型。组装时，所述纳米泡棉片11的左右两端向下弯曲、分别夹紧在左夹板122和中间夹板121之间、中间夹板121和右夹板123之间，所述左夹板122和右夹板123的锁定卡钉124穿过纳米泡棉片11后卡在中间夹板121的锁定孔125上。

本实用新型所述便携手动式纳米泡棉洁牙擦使用时，只需将泡棉擦头1(即纳米泡棉片11)稍微沾湿，然后轻轻反复擦拭牙齿表面，利用纳米泡棉片11内部的纳米毛细管自动吸附牙垢，有效清除牙齿表面的烟垢、茶渍、咖啡渍等牙垢，牙齿清洁效果极佳，使用操作也十分轻松、方便，同时在擦拭完毕后可将泡棉擦头1从握柄2上卸下、丢弃，下次使用只需装上新的泡棉擦头1即可，方便快捷，卫生安全，还可节省费用，绿色环保，而且结构简单，生产加工容易，成本低，有利于普及使用，让更多消费者受益。

另外，所述中间夹板121的上端还设有向上凸起、延伸的泡棉片加强部126，所述泡棉片加强部126与中间夹板121、左夹板122、右夹板123、锁定卡钉124和锁定孔125一体注塑成型；组装时，所述纳米泡棉片11的内侧表面与中间夹板121和泡棉片加强部126紧贴连接。这样，擦拭操作更方便、更容易，大大提高清洁效果。

作为本实用新型一优选方案，所述左夹板122和右夹板123的外侧表面设有往外凸起的锁定曲面127，所述擦头安装孔21的内壁相应位置设有凹位(图中未表示出来)，当泡棉夹座12安装在擦头安装孔21内时，所述锁定曲面127卡在凹位内。而且，所述右夹板123上还设有限定卡凸128(也可以在左夹板122设有限定卡凸128，或者左夹板122和右夹板123上同时设有限定卡凸128。)，所述握柄2位于擦头安装孔21的孔口处设有卡口22，当泡棉夹座12安装在擦头安装孔21内时，所述限定卡凸128卡在卡口22内。所述锁定曲面127和限定卡凸128与中间夹板121、左夹板122、右夹板123、锁定卡钉124、锁定孔125和泡棉片加强部126一体注塑成型。

这样，本实用新型所述便携手动式纳米泡棉洁牙擦通过锁定曲面127和凹位使泡棉擦头1牢牢地安装固定在握柄2的擦头安装孔21内，不会松脱、掉落，同时通过限定卡凸128和卡口22使泡棉擦头1在擦拭过程不会因受力而偏移、倾斜，也不会陷入、卡死在擦头安装孔21内。

以上所述是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也视为本实用新型的保护范围。
