多功能便携式牙刷的制作方法

本实用新型涉及一种牙刷，特别是涉及一种多功能便携式牙刷。

背景技术：

目前市场上的牙刷大多是单一体，出行的人大多数要备有牙膏、牙刷、木梳、剃须刀等洗漱用具，给旅行携带和车上洗漱带来诸多不便，尤其是公共场所使用的一次性洗漱用品，牙膏包装不易拆封，每天产生大量的洗漱用具包装物垃圾等。

技术实现要素：

本实用新型要解决的技术问题是提供一种便于携带、使用方便、节能环保的多功能便携式牙刷。

本实用新型多功能便携式牙刷，包括刷头及与其相连的手柄，所述刷头上设有刷毛，所述手柄内设有容纳牙膏的空腔，所述手柄包括螺纹连接的上部与下部，所述空腔包括布置于上部的上空腔以及布置于下部的下空腔，所述刷头上设有与所述空腔相连通的柱状胶囊，柱状胶囊的周边布置有所述刷毛，柱状胶囊的顶端开设有密闭口，所述空腔内设有用来挤压牙膏的顶杆，手柄上设有与空腔相通的滑槽，所述顶杆上固定设有推拉柄，所述推拉柄位于滑槽内。

本实用新型多功能便携式牙刷，其中所述手柄的尾部铰接有梳发装置，所述手柄上开设有凹槽，所述梳发装置可折叠于所述凹槽内。

本实用新型多功能便携式牙刷，其中所述手柄的尾部还铰接有剃须装置，所述剃须装置可折叠于所述凹槽内。

本实用新型多功能便携式牙刷，其中所述柱状胶囊的横截面为圆形、方形或椭圆形。

本实用新型多功能便携式牙刷，其中所述柱状胶囊的数量设为2个或3个。

本实用新型多功能便携式牙刷，其中所述柱状胶囊为H2SI03材质。

本实用新型多功能便携式牙刷与现有技术不同之处在于手柄内设有容纳牙膏的空腔，刷头处设有与该空腔相通的柱状胶囊，柱状胶囊的顶端开设有密闭口，当向刷头方向推拉顶杆挤压牙膏时，牙膏就会从柱状胶囊顶端的密闭口挤出，便于携带、使用方便，并且节省了公共场所如酒店内的一次性牙膏，节能环保。

本实用新型多功能便携式牙刷的手柄尾部设有梳发装置和剃须装置，方便与牙刷一起携带。

下面结合附图对本实用新型作进一步说明。

附图说明

图1为本实用新型多功能便携式牙刷的结构示意图；

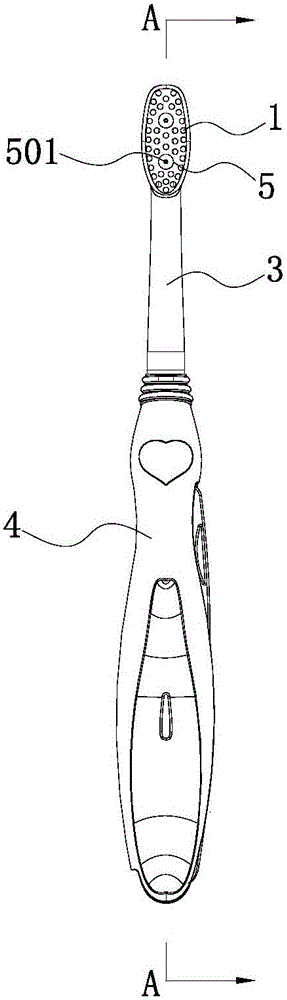

图2为本实用新型多功能便携式牙刷的主视图；

图3为沿图2中A-A线的剖视图；

图4为本实用新型多功能便携式牙刷的后视图；

图5为本实用新型多功能便携式牙刷的左视图；

图6为本实用新型多功能便携式牙刷的右视图。

具体实施方式

如图1所示，并参照图2-6所示，本实用新型多功能便携式牙刷包括刷头及与其相连的手柄，所述刷头上设有刷毛1，所述手柄内设有容纳牙膏的空腔2，所述手柄包括螺纹连接的上部3与下部4，所述空腔2包括布置于上部3的上空腔以及布置于下部4的下空腔，所述刷头上设有与所述空腔2相连通的柱状胶囊5，柱状胶囊5的周边布置有所述刷毛1，柱状胶囊5的顶端开设有密闭口501，所述空腔2内设有用来挤压牙膏的顶杆6，手柄上设有与空腔2相通的滑槽7，所述顶杆6上固定设有推拉柄8，所述推拉柄8位于滑槽7内。为了使用方便，推拉柄8伸出到手柄外，这样可以方便地通过握持推拉柄8来推动顶杆6。

如图4所示，所述滑槽7设在手柄的下部4上，其与下空腔相通。

手柄内的空腔2为柱形，其沿手柄的长度方向布置。当需要往手柄的空腔2内灌装牙膏时，只要将手柄的上部3与下部4旋开，之后再将牙膏注入到上空腔和/或下空腔内，接着再将上部3与下部4旋紧即可。

顶杆6的形状与空腔2的形状相匹配，其作用是通过在空腔2内滑动来挤压牙膏，从而使牙膏从柱状胶囊5顶端的密闭口501挤出，用于刷牙。

本实用新型多功能便携式牙刷，其中所述手柄的尾部铰接有梳发装置9和剃须装置10，所述手柄上开设有凹槽，所述梳发装置9和剃须装置10均可折叠于所述凹槽内。梳发装置9为梳子，剃须装置10为单面双刃剃须刀。

梳发装置9和剃须装置10铰接在手柄尾部的具体方式为：手柄凹槽的槽壁上设有贯穿手柄的轴孔11，梳发装置9一端的两个侧面上分别设有第一凸台和小凹槽，剃须装置9一端的两个侧面上各设有一个第二凸台。梳发装置9与剃须装置10相贴合，即剃须装置10一侧的第二凸台位于梳发装置9的小凹槽内，将相互贴合的梳发装置9和剃须装置10放入到手柄的凹槽内，使梳发装置9上的第一凸台以及剃须装置10上的远离梳发装置9的第二凸台分别穿插在凹槽两个槽壁的轴孔11中。这样，梳发装置9与剃须装置10均可绕轴孔11旋转，使用的时候将其转出凹槽，使用完毕后再转回凹槽内，不占用放置空间。

本实用新型多功能便携式牙刷，其中所述柱状胶囊5的横截面为圆形、方形或椭圆形，当然也可以为其他形状，在此不与赘述。

所述柱状胶囊5的为H2SI03材质，因此，柱状胶囊5顶端的密闭口501在顶杆6挤压牙膏时能打开，在顶杆6不对牙膏施加压力时，所述密闭口501能自动闭合，从而避免刷牙时产生的口液进入到柱状胶囊5内。

所述柱状胶囊5的数量设为2个或3个，其位于刷头中间，沿刷头的长度方向均匀排列。当然，所述柱状胶囊5的数量也可以设为其他个数，只要能够将牙膏挤到刷头上即可。

本实用新型多功能便携式牙刷的手柄内设有容纳牙膏的空腔2，刷头处设有与该空腔2相通的柱状胶囊5，柱状胶囊5的顶端开设有密闭口501，当向刷头方向推拉顶杆6挤压牙膏时，牙膏就会从柱状胶囊5顶端的密闭口501挤出，便于携带、使用方便，并且节省了公共场所如酒店内的一次性牙膏，节能环保。

本实用新型多功能便携式牙刷的手柄尾部设有梳发装置9和剃须装置10，方便与牙刷一起携带。

以上所述的实施例仅仅是对本实用新型的优选实施方式进行描述，并非对本实用新型的范围进行限定，在不脱离本实用新型设计精神的前提下，本领域普通技术人员对本实用新型的技术方案作出的各种变形和改进，均应落入本实用新型权利要求书确定的保护范围内。
