口腔卫生装置的制作方法

本实用新型涉及一种口腔卫生装置。

背景技术：

具有自动牙膏分配功能的牙刷是已知的。这种类型的牙刷通常包括刷头以及限定用于保持一定量标准牙膏的内部可再填充的储器和在储器与刷头之间延伸的用于互连储器与限定在刷头中的一个以上孔的内部通道的主体构件。US专利6,959,925公开了具有自动牙膏分配功能的这种牙刷的例子，其中设置有用于从储器泵送牙膏到刷头上的电动泵。

US专利4,693,622公开了一种组合的牙刷和牙膏分配器。牙膏容器可滑动地装配在可以从其分配牙膏的主体壳体内。手动可操作的螺杆式活塞安装在牙膏容器内的导螺杆上，用于从牙膏容器分配牙膏到刷头上。US专利8,496,393公开了一种用于储存和分配牙膏的牙刷，其包括具有多根刷毛和牙膏用的出口的颈部、在其内接收容纳可再填充牙膏的胶囊的中空体和用于从胶囊输送牙膏到颈部的出口的通道。该胶囊可再填充任何标准牙膏，并且为了防止牙膏堵塞通道，在通道中限定有凹槽。螺杆轴和螺纹地连接到螺杆轴的柱塞位于胶囊中，用于从胶囊分配牙膏。连接到螺杆轴的可旋转旋钮设置用于螺杆轴的旋转，从而使柱塞位移，用于从胶囊分配牙膏。

上述类型的牙刷需要相对昂贵的电机驱动的泵或手动可操作的机械驱动系统用于分配牙膏到刷头。很明显需要具有自动牙膏分配功能的牙刷，然而，由于标准牙膏的堵塞性质，所以申请人认为上述牙膏输送系统都将遭受不可克服的操作和维护问题，并且在几次使用之后将由于牙膏堵塞驱动系统而不能操作。

技术实现要素：

根据本实用新型，提供了一种口腔卫生装置，包括：

手柄部；

容纳保持在气体压力下的清洁组合物的盒子，其与所述手柄部连接，所述盒子具有排出口，并且包括控制清洁组合物通过所述排出口的流动的控制阀；

用于所述控制阀的致动操作的致动机构；和

可拆除地连接到所述手柄部的头部，所述头部具有清洁头，所述清洁头包括至少一个清洁结构，并且限定与所述盒子的排出口流体连通的用于输送清洁组合物的供给通道，所述供给通道在清洁组合物通过其输送到所述清洁头的位于所述清洁结构附近的至少一个出口处终止。

所述手柄部可以具有在所述盒子的排出口和所述头部的供给通道之间延伸以将清洁组合物从所述盒子输送到所述供给通道的流动通道，所述流动通道和所述供给通道一起形成连续的通道，以将清洁组合物从所述盒子输送到所述清洁头。

所述控制阀可以包括安装在所述排出口内的具有内部通道的阀杆，用于控制清洁溶液通过所述排出口的流动。

所述致动机构可以包括致动杆结构和限定与所述阀杆的内部通道流体连通的内部通道的柱塞，所述致动杆结构是可移动的，以施加力到所述柱塞上，使得所述柱塞向后移动，从而压下所述阀杆，使得所述盒子的排出口打开并且从其排出清洁溶液。

所述手柄部可以包括用于输送清洁溶液的柔性软管，在其一端与所述头部的供给通道连接，并且在其相对端与所述柱塞的内部通道连接。

所述清洁结构可以是限定多根清洁刷毛的清洁刷的形式。

对于包括清洁刷的清洁结构，所述清洁组合物可以是起泡的泡沫制剂的形式。

在另一个实施方案中，所述清洁结构可以是一对隔开的支撑结构和固定在所述支撑结构之间的一根牙线的形式。

对于包括牙线的清洁结构，清洁组合物可以是水的形式。

所述手柄部和所述头部可以包括振动系统，所述振动系统包括用于以预定频率将振动施加到所述手柄部或所述头部的振动装置，从而可以传递到所述清洁头以有助于由所述清洁刷提供的清洁效果。

附图说明

在下文中，参照附图和附图所示的，通过本实用新型的非限制性例子来说明本实用新型的进一步特征。在附图中：

图1示出了根据本实用新型的口腔卫生装置的前视图；

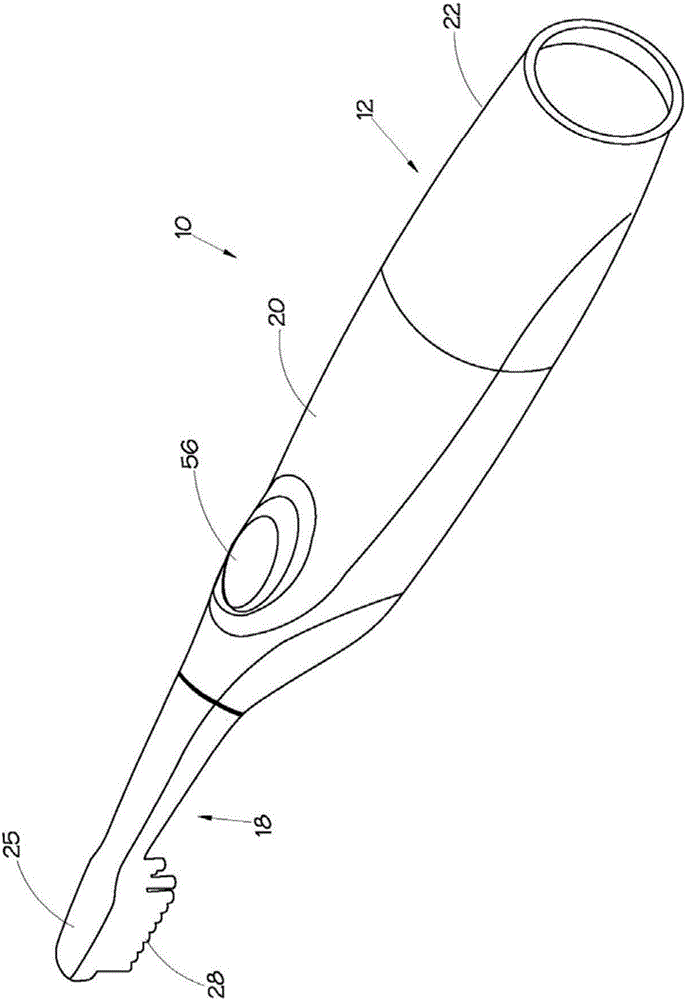

图2示出了图1的口腔卫生装置从后面的三维视图；

图3示出了图1的口腔卫生装置的侧视图；

图4示出了沿着图1的剖面线IV-IV剖开的图1的口腔卫生装置的侧剖视图；

图5示出了支撑在具有替换盒子和替换头部的对接基座上的图1的口腔卫生装置的三维视图；

图6示出了图1的口腔卫生装置的分解三维视图；

图7示出了图1的口腔卫生装置的分解后视图；

图8示出了图1的口腔卫生装置的分解侧视图；

图9示出了图1的口腔卫生装置的致动机构和盒子的放大局部侧剖视图，其中致动机构处于非工作构造的配置中；

图10示出了图1的口腔卫生装置的放大局部侧剖视图，其中致动机构处于工作构造的配置中，用于从盒子排出清洁溶液；

图11示出了根据本实用新型另一个实施方案的包括振动装置的口腔卫生装置的侧剖视图；

图12示出了根据本实用新型又一个实施方案的具有牙线的口腔卫生装置的侧视图；和

图13示出了图12的口腔卫生装置的前视图。

具体实施方式

参照附图的图1～10，根据本实用新型的牙刷形式的口腔卫生装置一般由附图标记10标明。

广义地说，牙刷10包括手柄部12、容纳保持在气体压力下的清洁组合物的盒子14、一般由附图标记16标明的致动机构和头部18。

手柄部包括两部分式的中空壳体，包括主壳体部20和通过可释放的卡扣锁连接件可拆除地连接到主壳体部20的端盖22。头部18也可拆除地连接到主壳体部20。当主壳体部和端盖彼此连接时，主壳体部20和端盖22一起限定盒子14位于其内的隔间。

盒子14容纳为其非堵塞性能而专门研发的起泡的泡沫制剂形式的清洁溶液。盒子在其前端24具有排出口，并且包括控制清洁溶液通过盒子的排出口的流动的控制阀26。控制阀26包括安装在盒子的排出口内的中空阀杆27。阀杆27由弹簧向外偏置。在使用装置10一段时间之后，在清洁溶液耗尽之后，可以丢弃用过的盒子，然后用填充有清洁溶液的新盒子替换。

头部18在头部的远端具有包括多根清洁刷毛28的清洁刷的清洁头25，并且限定用于输送清洁组合物的内部供给通道29。该供给通道在清洁组合物通过其排出到刷毛上的位于刷毛附近的出口31处终止。

手柄部包括限定用于清洁组合物的流动通道32的橡胶软管30。手柄部的远端具有用于可拆除地连接到头部18的卡扣锁配件34。软管30的远端与卡扣锁配件34的软管接头36连接。软管接头36限定内部流动通道37。当头部18与手柄部的主壳体部20连接时，头部的流动通道32和供给通道29对齐并且一起形成连续的通道，以将清洁组合物输送到刷毛28。

清洁组合物处于具有抗堵塞性能的起泡的泡沫制剂的形式，因而不会表现出常规牙膏的导管阻塞性能。

参照图5，示出了对接基座53，具有插孔结构的对接基座在其内保持牙刷10、两个替换盒子14以及替换头部18。

致动机构16是可操作的，以便控制控制阀26的操作，从而调节清洁泡沫从盒子到流动通道32的流动。该致动机构包括具有一对隔开的杆的致动杆结构38和柱塞40，在柱塞的后端限定在其内接收盒子的控制阀26的阀杆27的端部区域的插孔42。软管30的近端被固定到柱塞40的软管接头44。柱塞40限定与阀杆27的内部通道48流体连通的内部通道46。致动杆结构38通过位于杆结构一端的枢销50可枢转地连接到手柄部的主壳体部20。致动机构16还包括固定安装在主壳体部20内的柱塞导引件52。柱塞导引件52限定柱塞可移动地接收在其内的内部导引结构。柱塞导引件52设有用于在盒子14的肩部形成流体密封的O-环形密封件54。

手动操作的泡沫致动按钮56与致动杆38连接，用于移动在非工作状态(图9所示)和工作状态(图10所示)之间的杆，其中在非工作状态，柱塞40处于松弛状态，它不会施加力到控制阀的阀杆上，在工作状态，杆向后移动，从而施加力到柱塞40上。柱塞在柱塞导引件52内向后移动，压下盒子的阀杆27，使得盒子的排出口打开，从而使清洁泡沫从其排出。在气体压力下将清洁泡沫沿着阀杆的通道48输送到通道46、32、37和29，最后经由出口31从头部排出到刷毛28上。如图9所示，柱塞40通过弹簧偏置到其松弛状态，同时杆结构38抵抗弹簧的偏置而发挥作用，从而迫使柱塞40向后以对控制阀的阀杆27施加力，用于从盒子释放清洁泡沫。

参照附图的图11，根据本实用新型另一个实施方案的牙刷形式的口腔卫生装置由附图标记100标明。牙刷100与牙刷10类似，唯一的区别在于牙刷100包括用于以预定频率将振动施加到主壳体部20的振动系统，有助于用清洁刷毛28进行牙齿清洁。在图11中，牙刷100与牙刷10的那些相同和/或类似的特征由相同和/或类似的附图标记标明。

振动系统包括由电池62供电的振动电机60形式的振动装置。牙刷具有提供电池容纳在其内的隔间的可关闭的访问口64。该振动系统包括电连接振动电机、电池以及一对电接头66.1和66.6的电导体，电接头经由具有从盒子14致动分配清洁泡沫和致动振动电机的双重目的的泡沫致动按钮56接触。

参照图12和图13，根据本实用新型另一个实施方案的口腔卫生装置由附图标记200标明。口腔卫生装置200与牙刷10类似，唯一的区别在于牙刷10的清洁刷毛被用于在其间支撑一根牙线72的两个隔开的支撑柱70.1和70.2所替换。在这种情况下，保持在盒子14中的口腔卫生装置的清洁组合物是水，而不是清洁泡沫。

头部可拆卸地连接到手柄部，从而允许支撑在其上的具有清洁刷的头部18与具有一根牙线的头部118的交换。

如上文所述的根据本实用新型的口腔卫生装置，通过提供在盒子中保持在气体压力下的清洁组合物来改善上述关于现有技术牙刷的成本、操作和维护问题。在使用口腔卫生装置一段时间之后，在清洁溶液耗尽之后，移除盒子，然后用填充有清洁溶液的新盒子替换。其中清洁溶液保持在气体压力下的盒子的使用避免了使用由于牙膏堵塞而容易发生操作和维护问题的现有技术的电机驱动的泵或机械驱动系统。由于容纳清洁溶液的盒子在使用之后被丢弃并且用新盒子替换，所以牙膏的储器或容器的堵塞也可以避免。在装置10和装置200的情况下分别使用起泡的泡沫制剂和水作为清洁溶液也不会导致与在上述现有技术装置的情况下使用标准牙膏相关联的堵塞问题。
