一种刷洗机的制作方法

本实用新型主要涉及一种刷洗机。

背景技术：
：

已有技术中的刷子大多是单纯的来回摆动或者呈单纯的旋转状态，这样的话，存在刷洗不够彻底的缺陷。

技术实现要素：
：

本实用新型目的就是为了弥补已有技术的缺陷，提供一种刷洗彻底的刷洗机。

本实用新型是通过以下技术方案实现的：

一种刷洗机，其特征在于：包括有底板，底板上固定安装有圆盘，圆盘内部中心设有环形台阶，所述圆盘底部位于环形台阶内设有偏心孔；所述偏心孔中套装有转子连接轴，转子连接轴上固定连接有柱状的转子，所述转子上端面开有导向沉槽，导向沉槽两端分别开有导向通孔；所述导向沉槽中滑动配合有与环形台阶内壁尺寸匹配的滑动轴，滑动轴两端分别伸入对应的导向通孔中，所述滑动轴上固定安装有刷子；所述底板底部安装有电机，电机的输出轴伸入所述的偏心孔中与转子连接轴固定连接。

一种刷洗机，其特征在于：所述滑动轴的长度尺寸与环形台阶内壁接触两端点尺寸相同。

本实用新型的工作原理为：

电机通过转子连接轴带动转子转动，转子转动过程中，由于转子连接轴安装在偏心孔中，所以转子内的滑动轴在环形台阶内壁的作用下，通过左右摆动来适应两端距离环形台阶内壁的尺寸的不断变化。而刷子安装在滑动轴上，进而实现了在转动的同时又能来回摆动的双重动作。所述刷子的安装部在导向沉槽中来回移动。刷子固定在滑动轴上，滑动轴不是固定在导向沉槽中的，是可以在沉槽中做往复运动的。

电机驱动转子不停的顺时针旋转，即产生连续不断的伸缩。并且还在做圆周运动，这样，滑动圆棒下连接的毛刷就能产生独特的刷洗方式.

本实用新型的优点是：

本实用新型设计巧妙，通过偏心孔和导向槽的巧妙设计，让毛刷实现了同时进行圆周运动和来回摆动，这种独特的刷洗方式，清洗效果更好。

附图说明：

图1为本实用新型的结构分解图。

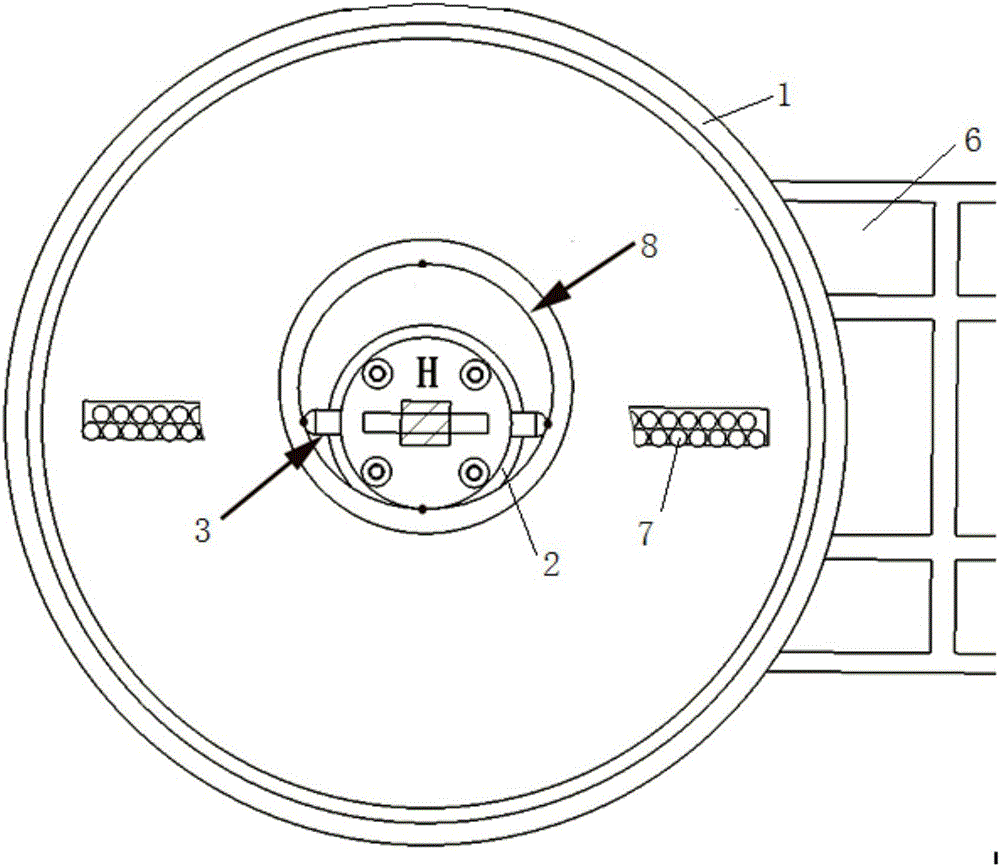

图2为圆盘部位俯视图。

图3为本实用新型的结构示意图。

具体实施方式：

参见附图。

一种刷洗机，包括有底板6，底板6上固定安装有圆盘1，圆盘1内部中心设有环形台阶8，所述圆盘1底部位于环形台阶内设有偏心孔；所述偏心孔中套装有转子连接轴5，转子连接轴5上固定连接有柱状的转子2，所述转子2上端面开有导向沉槽，导向沉槽两端分别开有导向通孔；所述导向沉槽中滑动配合有与环形台阶内壁尺寸匹配的滑动轴3，滑动轴3两端分别伸入对应的导向通孔中，所述滑动轴3上固定安装有刷子7；所述底板底部安装有电机4，电机4的输出轴伸入所述的偏心孔中与转子连接轴5固定连接。

滑动轴3的长度尺寸与环形台阶内壁接触两端点尺寸相同。

本实用新型的关键点是转子在圆盘内的运动曲线，本实用新型实施的曲线是运动平滑性的最优方案。
