一种自带油漆刷的油漆桶的制作方法

本实用新型涉及刷油漆的使用工具，特别是涉及一种自带油漆刷的油漆桶。

背景技术：

油漆是一种能牢固覆盖在物体表面，起保护、装饰、标志和其他特殊用途的化学混合物涂料。在生活中经常会用油漆刷来刷油漆，使用的时候，将油漆刷在油漆桶中沾上油漆在往墙上刷；然后当每次刷完后，都会留下一些拐角处或者犄角旮旯的小地方没有刷上；所以工人们需要使用油漆刷小心翼翼慢慢的对墙角处进行补漆；但是由于油漆刷每次沾上的油漆量较大，不易控制，故很容易将其他地方也刷上油漆，从而影响刷油漆的效果，也降低了工人的工作效率。

综上所述，目前亟需设计一种克服上述技术问题的的自带油漆刷的油漆桶。

技术实现要素：

本实用新型的目的是提供了一种结构简单、方便实用的自带油漆刷的油漆桶，其可通过人为控制油漆进入刷柄的量，从而对墙角处进行刷漆操作。

为了实现上述目的，本实用新型采取的技术方案是：一种自带油漆刷的油漆桶，

包括微型的油漆桶，所述油漆桶为一瓶体状；所述油漆桶顶部设有瓶盖组件和和油漆刷组件；

所述瓶盖组件包括由下至上排列的第一瓶盖、第二瓶盖和分别设于所述第一瓶盖和第二瓶盖上的旋转片；所述旋转片将所述第一瓶盖和第二瓶盖上的通孔完全封堵住；所述旋转片与设于所述油漆桶的外侧壁上的把手通过转轴相连；通过把手则可旋转该旋转片使油漆从通孔穿过进入刷柄内；

所述油漆刷组件包括中空的刷柄和刷毛，所述刷柄与所述第二瓶盖相连通；

所述刷柄和刷毛的连接处设于微型的穿孔，用于油漆的流出。

如上所述的一种自带油漆刷的油漆桶，其中，所述刷柄呈水平状设于所述第二瓶盖上；

所述刷毛垂直于所述刷柄设置，其设于所述刷柄的一端占所述刷柄的二分之一。

如上所述的一种自带油漆刷的油漆桶，其中，所述瓶盖组件与所述油漆桶之间通过螺纹连接；

其连接处还设有O型密封圈。

如上所述的一种自带油漆刷的油漆桶，其中，所述油漆桶的容积为500ml；

所述刷柄为长方体状，其容积为100ml。

如上所述的一种自带油漆刷的油漆桶，其中，所述第一瓶盖和第二瓶盖的中间设有透视窗。

如上所述的一种自带油漆刷的油漆桶，其中，所述刷柄的下端通过螺纹与所述瓶盖组件连接。

如上所述的一种自带油漆刷的油漆桶，其中，所述油漆桶的材质为软质塑料制成。

与现有技术相比，本实用新型产生的有益效果主要体现在：

1、本实用新型的一种自带油漆刷的油漆桶，在小型的油漆桶上设置该油漆刷组件，便于将油漆刷于墙角处，便于刷漆工使用，从而大大提高了刷漆工的工作效率；

2、本实用新型的一种自带油漆刷的油漆桶，该油漆刷体积小，便于携带，针对墙角处极易刷漆，从而有效提高墙角处的刷漆效果；

3、本实用新型的一种自带油漆刷的油漆桶，其具有结构简单、方便实用的特点，可广泛推广至油漆行业中。

附图说明

图1是本实用新型的一种自带油漆刷的油漆桶的结构示意图；

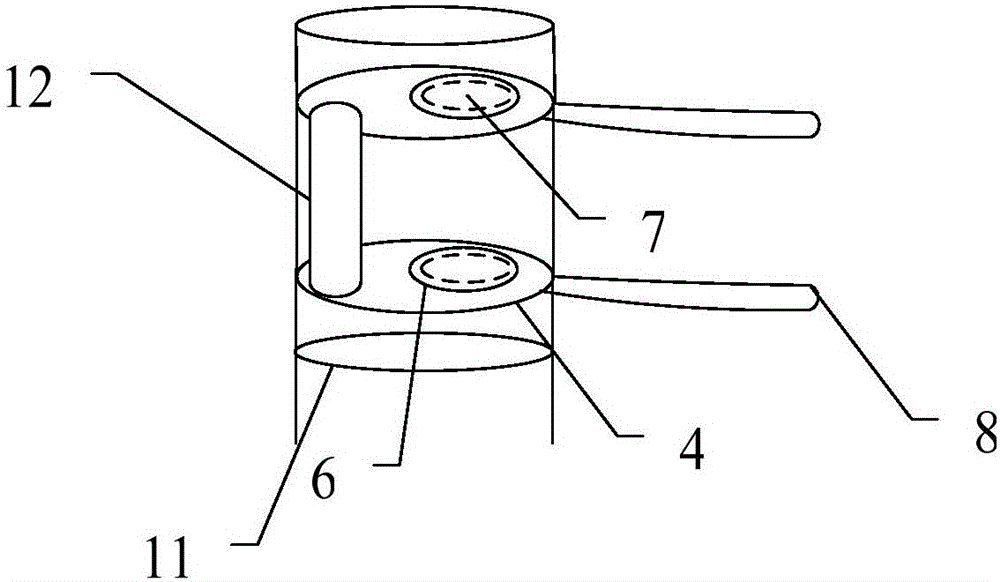

图2是本实用新型的一种自带油漆刷的油漆桶的瓶盖组件的放大示意图；

附图标记说明：

1、油漆桶 2、瓶盖组件 3、油漆刷组件

4、第一瓶盖 5、第二瓶盖 6、旋转片

7、通孔 8、把手 9、刷柄

10、刷毛 11、O型密封圈 12、透视窗

13、穿孔

具体实施方式

为了便于理解本实用新型的目的、技术方案及其效果，现将结合实施例对本实用新型做进一步详细阐述。

如图1和图2所示，本实用新型的一种自带油漆刷的油漆桶，包括微型的油漆桶1，所述油漆桶1为一瓶体状；所述油漆桶1顶部设有瓶盖组件2和和油漆刷组件3；所述瓶盖组件2包括由下至上排列的第一瓶盖4、第二瓶盖5和分别设于所述第一瓶盖4和第二瓶盖5上的旋转片6；所述旋转片6将所述第一瓶盖4和第二瓶盖5上的通孔7完全封堵住；所述旋转片6与设于所述油漆桶1的外侧壁上的把手8通过转轴相连；通过把手8则可旋转该旋转片6使油漆从通孔7穿过进入刷柄9内；所述油漆刷组件3包括中空的刷柄9和刷毛10，所述刷柄9与所述第二瓶盖5相连通；所述刷柄9和刷毛10的连接处设于微型的穿孔13，用于油漆的流出。

本实用新型的一种自带油漆刷的油漆桶，其在使用的过程中，首先为该油漆桶1内灌入需要刷的油漆，然后盖上盖瓶盖组件2，同时通过控制把手8打开所述第一瓶盖4和第二瓶盖5上的旋转片6，使得所述油漆桶1内的油漆从通孔7进入所述刷柄9内；然后再将该旋转片6盖上，竖直该油漆刷，则油漆从穿孔13中进入了刷毛10中，使得工人完成对于墙角处的刷漆操作。

如图1所示，本实用新型的一种自带油漆刷的油漆桶，所述刷柄9呈水平状设于所述第二瓶盖5上；所述刷毛10垂直于所述刷柄9设置，其设于所述刷柄9的一端占所述刷柄9的二分之一。

如图1所示，本实用新型的一种自带油漆刷的油漆桶，所述瓶盖组件2与所述油漆桶1之间通过螺纹连接；其连接处还设有O型密封圈11。

本实用新型的一种自带油漆刷的油漆桶，所述瓶盖组件2与所述油漆桶1之间通过螺纹连接，方便拆卸，方便灌入油漆；通过设置O型密封圈11，防止油漆渗漏。

如图1所示，本实用新型的一种自带油漆刷的油漆桶，所述油漆桶1的容积为500ml；所述刷柄9为长方体状，其容积为100ml。

如图1所示，本实用新型的一种自带油漆刷的油漆桶，，所述第一瓶盖4和第二瓶盖5的中间设有透视窗12；方便工人查看其内部的油漆存储情况。

如图1所示，本实用新型的一种自带油漆刷的油漆桶，所述刷柄9的下端通过螺纹与所述瓶盖组件2连接。

本实用新型的一种自带油漆刷的油漆桶，可对所述油漆刷组件3进行更换。

如图1所示，本实用新型的一种自带油漆刷的油漆桶，所述油漆桶1的材质为软质塑料制成；便于使用者在使用的过程中进行挤压使用。

上面结合实施例对本实用新型做了进一步的叙述，但本实用新型并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本实用新型宗旨的前提下做出各种变化。
