一种牙刷消毒架的制作方法

本实用新型涉及一种牙刷消毒架，属于生活技术领域。

背景技术：

由于牙刷与牙齿，牙龈的擦刷接触，口腔里的食物残渣，细菌就会进入牙刷，而牙具的放置一般又在较潮湿的卫生间内，这就为细菌的繁殖提供了优越的条件，专家称我们每个人的牙刷，只要一个月以后，上面都同样繁殖有大量的白色念珠菌、溶血性链球菌、肺炎杆菌和葡萄球菌，因此这些被细菌病毒污染的牙刷就成了引起牙病的根源。如果我们每天刷牙之前没有对其进行干燥、杀菌方式处理，残留细菌就会大量滋生繁殖，为此市面上出现了一些用于消毒牙刷的消毒机，这些消毒机通常是将牙刷的刷头插入消毒腔进行消毒，刷头上的残留水无法沥干，残留水中的灰尘和杂质在残留水蒸发后就会附着在牙刷上，直至带入口腔，这些细菌会通过口腔直接侵入人体消化道和呼吸道，可能引起肠炎和肺部感染等，同时如果通过口腔黏膜破损处进入人体血液，则会引起严重的血液疾病，然而，很多人并没有注意到这一事实，或者没有正确地对牙刷进行消毒的方法，因此，目前急需一种简单有效的牙刷消毒杀菌方法，对牙刷上的病毒、细菌等进行有效杀灭，降低细菌、病毒的传播风险，提高人们的生活健康。

技术实现要素：

本实用新型要解决的技术问题克服现有的缺陷，提供一种牙刷消毒架，通过设有吹风装置，能更快的蒸发牙刷上的水渍，通过在盖子四周设置塑料垫片，能加大封闭性，杜绝空气中的细菌进入，通过在牙刷架外部设有防护罩，能杜绝在使用过程中对其他牙刷造成的污染，通过设有吸盘，能把牙刷架固定在墙面上，不占空间，可以有效解决背景技术中的问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

一种牙刷消毒架，包括底座，所述底座为半圆柱型中空结构，所述底座内部设有积水装置，所述底座一侧设有主体，所述主体顶部一侧设有腔体，所述底座与所述腔体之间设有盖子，所述腔体表面一侧设有电源开关，所述腔体表面另一侧设有紫外线灯控制开关，所述腔体下方设有牙刷放置架，所述牙刷放置架外部设有防护罩，所述腔体内设有控制器，所述控制器表面设有湿度感应器，所述控制器下方设有吹风装置，所述控制器上方设有多个紫外线灯，所述主体另一侧设有吸盘。

进一步而言，所述盖子通过转轴活动连接主体一侧。

进一步而言，所述盖子一侧设有把手，所述盖子一侧设有排气孔。

进一步而言，所述主体一侧设有电源插头。

进一步而言，所述牙刷放置架的个数为多个且等距设于所述主体一侧。

本实用新型有益效果：本实用新型通过设有吹风装置，能更快的蒸发牙刷上的水渍，通过在盖子四周设置塑料垫片，能加大封闭性，杜绝空气中的细菌进入，通过在牙刷架外部设有防护罩，能杜绝在使用过程中对其他牙刷造成的污染，通过设有吸盘，能把牙刷架固定在墙面上，不占空间。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

图1是本实用新型一种牙刷消毒架结构图。

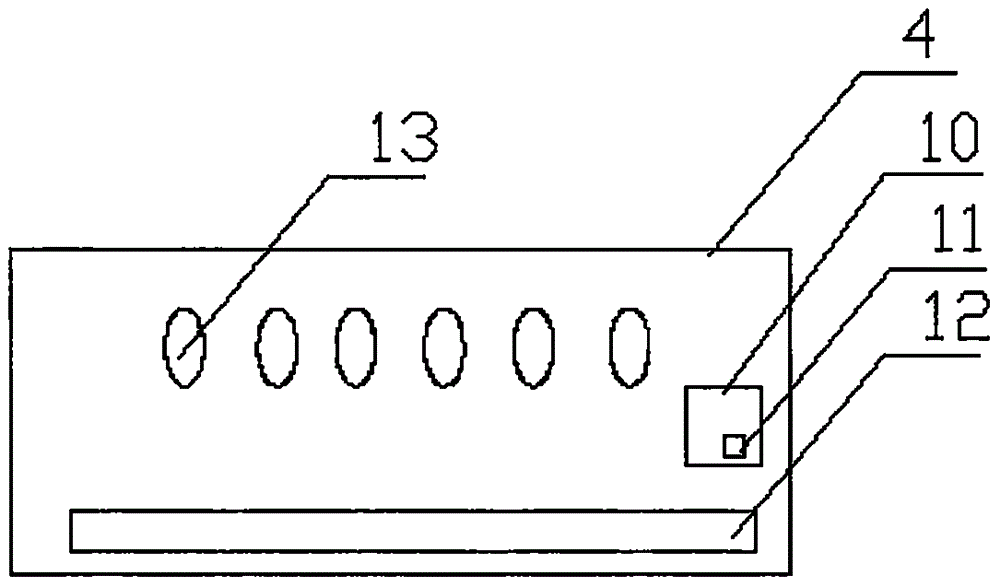

图2是本实用新型一种牙刷消毒架腔体结构图。

图3是本实用新型一种牙刷消毒架吸盘结构图。

图中标号：1、底座；2、积水装置；3、主体；4、腔体；5、盖子；6、电源开关；7、紫外线灯控制开关；8、牙刷放置架；9、防护罩；10、控制器；11、湿度感应器；12、吹风装置；13、紫外线灯；14、吸盘。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

如图1-图3所示，一种牙刷消毒架，包括底座1，所述底座1为半圆柱型中空结构，所述底座1内部设有积水装置2，所述底座1一侧设有主体3，所述主体3顶部一侧设有腔体4，所述底座1与所述腔体4之间设有盖子5，所述腔体4表面一侧设有电源开关6，所述腔体4表面另一侧设有紫外线灯控制开关7，所述腔体4下方设有牙刷放置架8，所述牙刷放置架8外部设有防护罩9，所述腔体4内设有控制器10，所述控制器10表面设有湿度感应器11，所述控制器10下方设有吹风装置12，所述控制器10上方设有多个紫外线灯13，所述主体3另一侧设有吸盘14。

更具体而言，所述盖子5通过转轴活动连接主体3一侧，能更好的杜绝空气中的细菌和病毒进入装置器内，污染牙刷。

更具体而言，所述盖子5一侧设有把手，所述盖子5一侧设有排气孔，通过把手方便使用者打开盖子。

更具体而言，所述主体3一侧设有电源插头，通过电源插头能够对其进行供电。

更具体而言，所述牙刷放置架8的个数为多个且等距设于所述主体3一侧，设有多个牙刷放置架8能够摆放多个牙刷。

本实用新型改进于：本实用新型通过设有吹风装置，能更快的蒸发牙刷上的水渍，通过在盖子四周设置塑料垫片，能加大封闭性，杜绝空气中的细菌进入，通过在牙刷架外部设有防护罩，能杜绝在使用过程中对其他牙刷造成的污染，通过设有吸盘，能把牙刷架固定在墙面上，不占空间。

以上为本实用新型较佳的实施方式，本实用新型所属领域的技术人员还能够对上述实施方式进行变更和修改，因此，本实用新型并不局限于上述的具体实施方式，凡是本领域技术人员在本实用新型的基础上所作的任何显而易见的改进、替换或变型均属于本实用新型的保护范围。
