舞台演出系统以及舞台演出方法与流程

本发明涉及在剧场、音乐厅或者电视演播室等的舞台中使用的舞台演出系统以及舞台演出方法。

背景技术：

近年来，在剧场、音乐厅或者电视演播室等的舞台中进行着各种演出。例如，本发明人在日本专利第5173231号中提出有使用了以LED为代表的照明的演出手法。具体而言，从舞台顶棚部分经由悬吊线悬吊LED。准备多个这样的悬吊线和LED的组。然后，通过依照想演出的内容动态地控制利用悬吊线的LED的上下活动、和LED的亮灯或者灭灯，能够在舞台上表现动态的三维的目标。

但是，在日本专利第5173231号的手法中，越想要增加LED的数量，进行LED的上下活动的悬吊线的数量越增加。因此，有依赖于舞台上的空间的制约而能够表现的内容受到限制的情况。

技术实现要素：

本发明的舞台演出系统的特征在于，具有：显示面板，从进行表演的顶棚经由多个悬吊线悬吊；以及控制装置，动态地控制所述多个悬吊线在进行所述表演的空间的长度和所述显示面板的显示。

根据本发明，能够进行新颖的舞台演出。

本发明的其他特征将从(参照所附的附图)对示例实施例进行的以下描述中变得清晰。

附图说明

图1是示出实施例1的舞台演出系统的结构的一个例子的框图。

图2是示出实施例1的显示面板的正面图的例子的图。

图3是用于说明针对实施例1的显示面板以任意的高度进行任意方向的控制的例子的图。

图4是示出实施例1的悬吊线的剖面的例子的图。

图5是示出实施例1的显示面板的布线例的图。

图6A是示出实施例1的演出效果的例子的图。

图6B是示出实施例1的演出效果的例子的图。

图7A是示出实施例1的演出效果的其他例子的图。

图7B是示出实施例1的演出效果的其他例子的图。

图8A是示出实施例1的演出效果的其他例子的图。

图8B是示出实施例1的演出效果的其他例子的图。

图9是示出实施例2的演出效果的例子的图。

具体实施方式

以下，使用附图，详细说明本发明的实施方式。但是，该实施方式记载的构成要素仅为例示，本发明的范围不限于这些。

[实施例1]

图1是示出实施例1的舞台演出系统的一个例子的框图。舞台演出系统使用于剧场、音乐厅或者电视演播室等的舞台。另外，不论室内、室外都能够利用。对作为以下所示的例子是在室内的音乐厅中使用的舞台演出系统进行说明。

<舞台演出系统的结构>

图1所示的舞台演出系统具有升降装置101～103、通过升降装置101～103被调整长度的悬吊线111～113、与悬吊线111～113分别连接的显示面板121～123、控制装置130、以及悬吊升降装置的转接棒(baton)140。控制装置130控制利用升降装置101～103的悬吊线的卷上、卷下的控制、和在显示面板中所配置的照明的亮灯、灭灯、以及光量等。以下，有时将该照明的亮灯、灭灯、光量等的控制总称为调光。

此外，在图1中，为了简化说明，例示了3个显示面板。另外，对1个显示面板示出了1个悬吊线和升降装置，但仅是用于说明概要，在后面详细说明关于显示面板、悬吊线、以及升降装置的关系。另外，转接棒140也示出1个例子，但也可以设置多个转接棒，分别设置升降装置、悬吊线、以及显示面板的组。此外，转接棒是构成进行悬吊的基体面的例子，只要可安装升降装置则可以是任意的样式。在说明以下的结构的例子中，作为代表性的例子，以升降装置101、悬吊线111、显示面板121的1组为例子进行说明，但针对其他升降装置、悬吊线、以及显示面板的组也能够成为同样的结构。此外，升降装置、悬吊线以及显示面板的组设置至少1组即可，优选准备多个组。

升降装置101是通过例如马达等将悬吊线111卷上或者卷下的装置。悬吊线111是用于悬吊显示面板121的线。通过多个悬吊线悬吊1个显示面板121。升降装置101通过依照来自控制装置130的控制驱动马达而将悬吊线卷上或者卷下，从而调整进行表演的空间中的悬吊线的长度。通过依照来自控制装置130的控制而升降装置调整悬吊线111的长度，能够使显示面板121在进行表演的空间中在上下方向(垂直方向)上移动。另外，升降装置101通过以使多个悬吊线中的一部分的长度与其他悬吊线的长度不同的方式调整悬吊线的长度，能够使进行表演的空间中的显示面板的朝向按照任意的角度可动。详情后述。此外，虽然说明了升降装置101将悬吊线卷上或者卷下的例子，但只要是能够调整进行表演的空间中的悬吊线的长度的机构，则可以是任意的结构。

这样，在显示面板121中，能够通过由升降装置101进行的悬吊线111的长度的调整，任意地控制进行表演的空间中的上下方向(垂直)的位置和角度。此外，在此说明为升降装置101被固定到转接棒140，转接棒140也被固定，但如果升降装置101、转接棒是可移动的结构，则还能够将显示面板控制到水平方向的位置、舞台里侧、跟前侧等任意的位置。

<显示面板的例子>

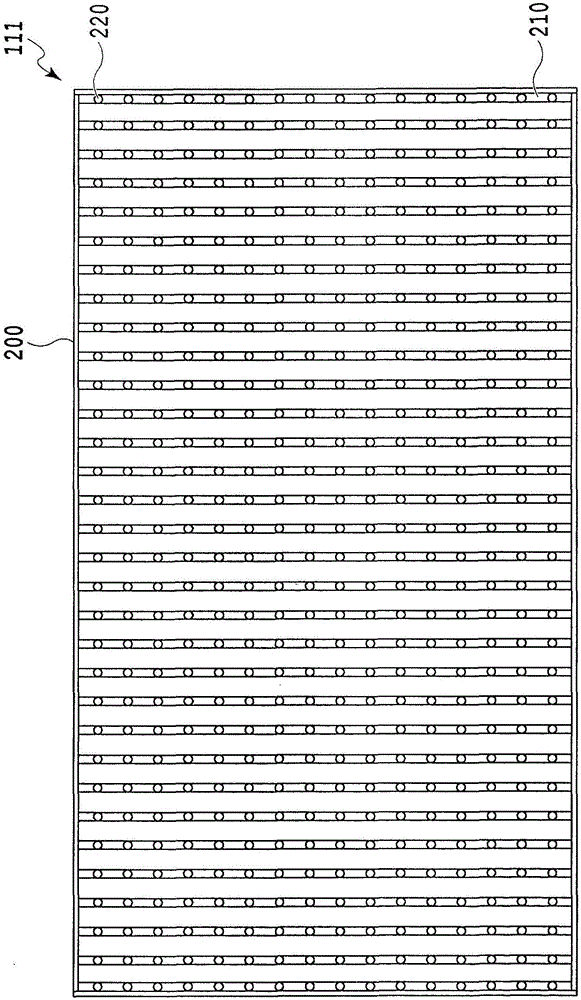

图2是示出显示面板121的一个例子的图。图2示出有显示面板121的正面图。显示面板121通过例如由铝构成的1m×2m的框架200构成有四边。另外，从框架的上边朝向下边，狭缝状地设置有例如由宽度15mm、进深10mm、长度993mm的丙烯酸四边形管构成的棒210。在图2中，示出有包括32根棒(基材)的例子。另外，各棒(各基材)之间成为通透。在各个棒上，安装有多个LED220等的照明器。关于LED，例如在各棒上以一定的间隔安装，优选以等间隔安装。在图2的例子中，在各棒中设置有16个LED。因此，在本实施例中，针对每1个显示面板，安装有512个LED。各个LED能够进行红、蓝、绿的发光，通过变更它们的光量，能够表现任意的颜色。

这样，在显示面板121上，安装有多个LED，通过控制各LED的亮灯、灭灯的定时或者调整光量，能够进行任意的显示。例如，能够如光电公告板那样，在显示面板121中自由地显示内容。另外，也可以准备多个这样的显示面板，在多个显示面板整体中显示1个内容。

另外，在本实施例的显示面板121中，如图2所示，设置有狭缝状地配置LED的棒。因此，显示面板121成为背面部分性地透射的具有透射性的结构。因此，如果以从舞台的跟前侧(观众席侧)向里侧配置例如多个显示面板的方式，采用有纵深的配置，则通过显示面板的透射性，观众能够视觉辨认跟前侧的显示面板中的显示内容和里侧的显示面板中的显示内容这双方。因此，能够提供有纵深感的影像内容。

另外，如果从黑暗的舞台空间使LED亮灯，则背面部分的黑暗自身也能够用作内容的一部分。例如，如果使用多个显示面板在改变角度的同时进行上下活动，则能够进行恰如多个显示面板飞舞那样的演出。当然，还能够通过控制在显示面板中包含的各LED的调光，进行任意的三维目标飞舞那样的演出。

另外，即使在例如舞台里侧有演员，且在演员的前面配置显示面板那样的结构中，由于显示面板具有透射性，所以也能够从观众席侧确认演员的举动。另外，进而在这样的部分性地透射的显示面板中，还能够通过动态地变更与演员的动作相应地显示的内容，进行新颖的演出。

控制装置130控制升降装置和显示面板。控制装置130针对例如升降装置，指示悬吊线的卷上量、卷下量及其定时。升降装置依照该指示，进行悬吊线的卷上、卷下。由此，能够在进行表演的空间中，将显示面板配置于任意的高度并且朝向任意的角度。另外，控制装置130针对显示面板进行LED的亮灯、灭灯、光量的控制。控制装置能够独立地控制各升降装置和各显示面板。控制装置130依照与进行演出的内容对应的预定的程序，针对任意的升降装置，指示悬吊线的卷上量、卷下量等，针对任意的显示面板，指示LED的亮灯、灭灯、光量。

<悬吊显示面板的例子>

图3是示出在转接棒140上安装升降装置101，从升降装置101悬吊悬吊线111，通过悬吊线，显示面板121处于进行表演的空间的预定的高度并且朝向预定的方向的情形的图。此处，示出有用于简化说明的悬吊1个显示面板的结构例。如图3所示，在本实施例中，采用由4根悬吊线111a～d悬吊1个显示面板的结构。另外，悬吊线111a～d与显示面板121的四角连结。升降装置101也与各悬吊线111a～d对应地设置有4个升降装置101a～d。

图4是示出悬吊线111a的剖面的例子的图。此处，以悬吊线111a为例子进行说明，但其他悬吊线也是同样的。本实施例的悬吊线111a是将对LED供给电源的电源供给电缆401和传送控制各LED的亮灯、灭灯、光量等的控制信号的控制电缆402一体地包覆了的电缆。电缆构成为编入芳纶纤维403并包入芯线，构成为负荷被施加到芳纶纤维403。

这样，本实施例的悬吊线111a与物理性地控制显示面板的位置、朝向的功能一起，兼具控制显示面板的调光的功能。在本实施例中，依照DMX的规格控制各LED的调光。在图3的例子中，针对1张显示面板使用4根悬吊线(控制电缆)来悬吊，所以能够使用可在1根控制电缆中使用的通道数×4的通道来控制LED的调光。在本实施例的悬吊线(控制电缆)中，能够依照DMX的规格，针对510通道，以1分组每秒发送40次。如果针对每1个LED，使用红、绿、蓝这3个通道，则针对显示面板的每1根棒，配置16个LED，棒是32根，所以针对每1张显示面板，总通道成为

3×16×32＝1536。

1536/510＝3.01，所以通过使用4根悬吊线(控制电缆)，能够独立地控制显示面板的各LED。

图5是示意地示出显示面板的布线的情形的图。如上所述，在本实施例中，在显示面板中包含的棒是32根，所以各悬吊线(控制电缆)对各8根棒供给电力和控制信号。在本实施例中，如图5所示，悬吊线与8根各棒并联地连接。另外，在各棒中设置有印刷基板，经由该基板上的布线，对各LED供给电力和控制信号。此外，图5仅为一个例子，不限于这样的布线结构。

这样，根据本实施例，构成为使用物理性地调整显示面板的舞台的空间中的位置和角度的悬吊线来还进行LED的调光控制。因此，相比于例如电视机等，图像处理部件、电源部件等产生重量那样的零件未包含于显示面板，所以实现显示面板的轻量化。另外，比较轻量地构成了显示面板，所以能够提高控制显示面板的舞台上的空间中的位置、方向时的响应性。

此外，在本实施例中，以在悬吊线中使电力电缆和控制电缆成为一体化的例子进行了说明，但不限于此。例如，也可以是对在显示面板中安装的照明分别连接无线模块，以无线方式进行来自控制装置的指示的结构。另外，也可以各LED具有储存这些指示的存储器等，从控制装置依照预先在存储器内储存了的指示进行上述控制。控制装置根据与演出对应的各种程序，使显示面板的位置以及角度、显示面板的各LED的亮灯、灭灯的定时、亮灯量等时序地变化。当然，控制装置也可以以将显示面板按照预定的时间、预定的位置、角度固定的方式进行指示。

接下来，返回到图3，说明显示面板的舞台上的空间中的位置、角度的控制。如上所述，显示面板121通过4根悬吊线111a～d被支撑四角。在图3的例子中，示出有相比于悬吊线111c和111d的长度，使悬吊线111a和111b的长度短的例子。由此，显示面板121被控制成朝向图3的箭头所示的方向。这样，通过变更悬吊线的长度，不仅能够控制进行表演的空间中的显示面板的高度方向的位置，而且还能够控制显示面板的角度。能够依照从控制装置130针对升降装置各自的指示，自由地调整该悬吊线的长度。

在本实施例中，如此使用多个任意地变更位置、角度的显示面板。如上所述，该显示面板由于控制进行表演的空间中的位置、角度时的响应性高，所以如果使用这样的显示面板，则特别能够在进行动态的演出时，提供非常新颖的演出。动态的演出是指：依照时间轴变更显示面板的位置、角度、或者适宜地变更所显示的图像(影像)的演出。另外，根据本实施例，通过准备多个(多数)这样的显示面板，能够进行新颖的演出。例如，设为以构成纵3张×横3张的四边形的方式配置显示面板。在该情况下，在进行表演的空间中，显示面板自身被动态地控制到有纵深并且立体的位置。进而，由于动态地控制各个显示面板的角度、所显示的图像(影像)，所以观众能够感受有纵深感的影像效果。另外，相比于日本专利第5173231号的技术，能够容易地提高LED的密度，所以可表现的内容各种各样。

此外，显示面板被动态地控制到立体的位置是指：在时间线上规定了例如预定的内容的情况下，在时间线上的预定的定时，控制各升降装置中的悬吊线的卷上量、卷下量的信号从控制装置被输出到升降装置，对应于此，升降装置使用马达来进行悬吊线的卷上、卷下，从而能够使显示面板的立体的位置、角度变化。另外，所显示的图像(影像)被动态地控制是指：同样地，在时间线上规定了预定的内容的情况下，控制装置输出在时间线上的预定的定时控制在各显示面板中包含的照明的调光的信号，从而能够使显示的内容变化。

比较本实施例那样的演出和以往的影像演出的手法，来补充本实施例的效果。例如，以往，在舞台中进行影像演出时，将大型的屏幕、大型的电视机等设置于舞台上。但是，这样的大型的屏幕等仅为背景。即，仅针对屏幕的前面发挥其影像效果。另外，可视觉辨认的影像效果仅为简单的二维的影像显示。另一方面，在本实施例中，如上所述，显示面板的高度方向的位置、角度被动态地控制，进而显示面板还具备透射的性质。因此，在显示面板的内侧和外侧，都能够对影像效果进行视觉辨认。另外，能够提供有纵深且立体的影像内容。

另外，以往，还存在向物理性地具有三维的形状的目标(例如建筑物)等投影影像的被称为投影映射的手法。通过使用该手法，还考虑例如通过在舞台上向有纵深的大道具投影影像来实现三维的影像体验。但是，投影映射以准备投影对象的道具为前提，这样的大道具成为演出的制约。本实施例的显示面板根据需要从顶棚放下即可，显示面板在不需要的场景中向顶棚提升即可，所以不会成为舞台演出的制约。因此，无需进行大规模的舞台配置的变更等，还能够提高更换演出时的响应性。另外，原本能够通过多个面板和各面板的角度的组合形成物理性的立体形状，所以能够提供没有不谐调感的有纵深感的影像体验。

图6是用于说明有纵深感的影像效果的图。使用图6，说明使用了纵3张、横3张合计9张显示面板时的有纵深感的影像体验。图6(a)是选出从舞台正下观看顶棚部分时的演出的1个场景的图。图6(b)是选出从观众席侧观看舞台时的与图6(a)相同的场景的图。在图6中，示出了进行显示面板在空中飞舞那样的演出的例子。在图6中，示出了静止状态的图，但实际上将各显示面板的各自控制为任意的高度、角度，并且，还控制显示的内容。由此，在从观众观看时，能够进行多个显示面板恰如花瓣飞散那样从顶棚落到地上这样的新颖的演出。

图6示出了显示面板的位置、角度、显示内容动态地变化的演出的例子，但本实施例不限于动态地变化的结构。例如，也可以部分性地固定显示面板的位置、角度，变更所显示的内容。

图7是说明本实施例的效果的一个例子的图。在图7(a)中，示出了显示面板配置于舞台前面，演员位于该显示面板的后面的场面。此处，设为显示面板121的各LED以最大的光量亮灯。在这样的状态下，无法从观众席确认处于显示面板121的背面的演员的情形。在该状态下，关闭显示面板121的各LED的亮灯。于是，如图7(b)所示，观众能够确认处于显示面板的背面的演员。如上所述，显示面板是透射的丙烯酸棒和将该丙烯酸棒构成为狭缝状的结构，具有透射性。因此，即使将显示面板配置于演员与观众席之间，观众也能够确认处于显示面板的背面的演员。这样，根据本实施例，仅通过LED的控制，就能够进行这样的响应性高的演出。

图8是说明本实施例的效果的一个例子的图。图8(a)示出了与图7(a)相同的场景。图8(b)是在图8(a)的状态下，选出将显示面板向上抬起的场景的图。这样，通过动态地控制显示面板的上下活动，也能够提供未曾体验的演出。虽然未图示，图8是通过从舞台的观众席方向朝向舞台里面阶段性地调整面板的高度和朝向，恰如金字塔在舞台上出现的场面的1场景，图8(a)是金字塔的入口的面板。在该状态下，还能够进行例如如图8(b)所示，通过将一部分的显示面板向上方提高，门从金字塔打开而演员登场这样的演出。这样，通过仅进行显示面板的上下活动，也能够得到新颖的演出效果。

这样，如果进行本实施例的舞台演出，则能够自如地变更进行表演的空间。即，能够自由地变更从观众观看的舞台的舞台口(proscenium)。以往，在想要变更舞台口的情况下，需要大规模的大道具等。但是，如果使用在本实施例中说明的显示面板，则能够将一般从观众席观看的舞台口是长方形的形状的舞台空间立即变更为任意的形状的舞台空间。例如，如果形成上述那样的金字塔形状的目标，则能够将舞台口从长方形立即变更为三角形，并且，相反地立即变更为原来的舞台口。当然，不仅是三角形，而且还能够将舞台口变更为圆形等任意的形状。

如以上说明，根据本实施例，能够进行新颖的影像演出。另外，能够自如地变更舞台口自身，所以还能够进行舞台空间瞬时地切换这样的新颖的演出。

<实施例2>

在实施例1中，说明了在显示面板的一个面中配置LED的例子。在实施例2中，说明在显示面板的两面中配置LED的例子。此外，即便是在显示面板的两面中配置LED的情况，与升降装置、悬吊线的关系也能够成为与在图3中说明过的那样的结构同样的结构。

此外，在两面中配置LED的情况下，根据需要的通道数，增加在悬吊线中包含的控制电缆的根数即可。

图9是示出实施例2的效果的一个例子的图。如图8所示，例如如圆形那样配置显示面板。另外，在位于舞台左侧的显示面板的前面、和位于舞台右侧的显示面板的背面中，显示内容A。另一方面，同样地，在位于舞台左侧的显示面板的背面、和位于舞台右侧的显示面板的前面中，显示相同的内容A。通过这样构成，不论处于舞台左右的哪一侧的观众都能够观看相同的内容。当然，通过在位于舞台的正面的显示面板中也显示相同的内容A，在观众的任意一个位置都能够看到相同的内容。另外，也可以并非相同的内容，而进行与各个位置对应的不同的影像显示。

即使在两面中配置LED，由于如在实施例1中说明那样，显示面板具有透射性，所以观众能够确认在演员的后方的面板中显示的内容，所以能够进一步扩大演出的表现范围。

<其他实施例>

在上述各实施例中，说明了在显示面板的框内安装LED的例子，但也可以是在显示面板的框自身中配置LED那样的结构。此外也可以在转接棒140上安装多个升降装置101，从多个升降装置101的各自悬吊多个悬吊线111的各个，通过多个悬吊线111的各自，悬吊多个棒210的各个。在这种情况下，多个棒210的各自能够独立地升降，进而进行不同的演出。

另外，在上述例子中，说明为用于剧场、音乐厅或者电视演播室等的舞台，但不限于此。例如，在主题公园的景点的演出、室外的展示物等演出中，也能够应用本发明。即，在本说明书中说明了的“舞台”是指进行演出的对象的空间。

另外，在上述例子中，说明了用4根悬吊线悬吊显示面板的例子，但能够在进行表演的空间中任意地控制显示面板的高度和朝向即可，不限于该例子。

另外，在上述各实施例中，以设置于显示面板的照明是LED的情况为例子进行了说明，但不限于此。

以上说明了的例子是一个例子，能够根据演出目的/效果等采用各种方式。

虽然已经参照示例实施例描述了本发明，但是应当理解本发明不限于所公开的示例实施例。以下权利要求的范围应当被给予最宽的解释以涵盖所有这样的修改和等同结构及功能。
