一种管式锁板攀登器的制作方法

本发明创造属于攀登机械领域，尤其是涉及一种管式锁板攀登器。

背景技术：

攀高是一种常见的攀爬作业方式，在军事、攀岩、抢险、救援、探险、高空作业、粉刷清洗外墙、户外运动等过程中经常需要利用绳索攀爬，目前现有技术中配合手部攀绳器使用的脚部攀绳器重量大、安全系数低，可靠性较差。

技术实现要素：

有鉴于此，本发明创造旨在提出一种管式锁板攀登器，以解决攀登的机械设备重量大，安全系数低，可靠性差的技术问题。

为达到上述目的，本发明创造的技术方案是这样实现的：

一种管式锁板攀登器，包括

绳管主体，其中部设置有沿长度方向贯穿绳管主体的导绳孔，所述绳管主体内还设置有空腔，导绳孔贯穿空腔，空腔的一侧绳管主体侧壁上开设有将外部与空腔连通的连通开口；

锁紧舌板，其与所述连通开口两侧的绳管主体铰接，所述锁紧舌板的一端穿过连通开口伸入到空腔内部，锁紧舌板在连通开口和空腔内摆动，在空腔内的锁紧舌板的端部开设有用于锁紧和放松绳索的第一开口；

联动装置，其与锁紧舌板的另一端连接；

动踏板和静踏板，动踏板和静踏板分别设置在绳管主体相对的两侧，动踏板设置在设有第一开口的绳管主体的侧壁的一侧，动踏板与绳管主体铰接且与所述联动装置连接，静踏板与绳管主体侧壁固接，动踏板和静踏板上分别固接有脚环或者绑扎带。

进一步的，所述动踏板的一侧朝向绳管主体延伸出动踏杆，与动踏板对应的绳管主体侧壁延伸出一对第一挂耳，动踏杆的自由端与第一挂耳铰接，所述联动装置包括传动连杆，传动连杆分别与锁紧舌板的端部和动踏杆铰接。

进一步的，所述锁紧舌板的端部侧壁设置有突出于侧壁朝着远离绳管主体方向延伸的凸起，所述凸起的宽度与动踏杆的宽度相同，所述传动连杆与凸起铰接。

进一步的，所述第一开口类似于开口朝外的U型结构，第一开口朝向与设置有锁紧舌板的绳管主体的侧壁相对的侧壁，U型结构的中间部分为圆弧结构，当锁紧舌板向上转动到极限位置时，部分导绳孔贯穿第一开口。

进一步的，所述空腔上部的绳管主体上设置有横向贯穿绳管主体且贯穿导绳孔的第一螺纹通孔，相对设置的锁紧螺栓分别与第一螺纹通孔配合，锁紧螺栓的一端伸入第一螺纹通孔内，其另外一端固接有手轮。

进一步的，所述第一开口两侧的绳管主体的侧壁的外侧设置有突出于绳管主体的第二挂耳，所述第二挂耳设置在第一开口两侧的上部，锁紧舌板与第二挂耳铰接。

进一步的，所述空腔的数量为三个，空腔和空腔之间等距分布，所述锁紧舌板的数量为三个。

相对于现有技术，本发明创造所述的一种管式锁板攀登器具有以下优势：

(1)本发明所述的管式锁板攀登器，采用锁紧舌板的第一开口与导绳孔有个错位，从而锁紧舌板在极限位置时缩小了导绳孔的孔径，对绳索产生挤压力，利用挤压力对绳索锁紧的方式，锁紧更加的安全可靠，外形也很美观大方；

(2)增加了锁紧装置，在高空停留作业或休息时，可以短暂的防松双脚，设计更加的人性化；

(3)本发明创造采用了多道保险，大大的减少了利用绳索攀高时的意外事故，保障了使用人员的人身安全，有广阔的市场前景。

附图说明

构成本发明创造的一部分的附图用来提供对本发明创造的进一步理解，本发明创造的示意性实施例及其说明用于解释本发明创造，并不构成对本发明创造的不当限定。在附图中：

图1为本发明创造实施例的纵向剖视图；

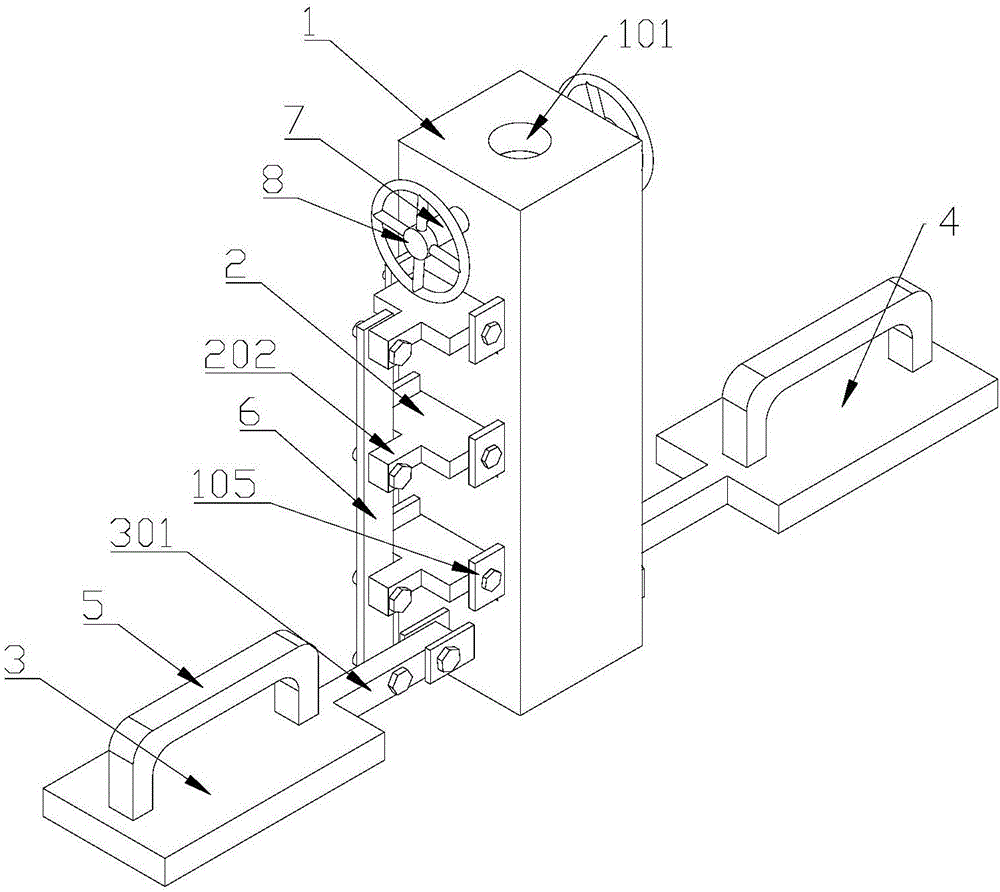

图2为本发明创造实施例的立体结构示意图；

图3为本发明创造实施例所述的锁紧舌板的示意图。

附图标记说明：

1-绳管主体；101-导绳孔；102-空腔；103-连通开口；104-第一挂耳；105-第二挂耳；106-第一螺纹通孔；2-锁紧舌板；201-第一开口；202-凸起；3-动踏板；301-动踏杆；4-静踏板；5-脚环；6-传动连杆；7-锁紧螺栓；8-手轮。

具体实施方式

需要说明的是，在不冲突的情况下，本发明创造中的实施例及实施例中的特征可以相互组合。

在本发明创造的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明创造和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明创造的限制。此外，术语“第一”、“第二”等仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”等的特征可以明示或者隐含地包括一个或者更多个该特征。在本发明创造的描述中，除非另有说明，“多个”的含义是两个或两个以上。

在本发明创造的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本发明创造中的具体含义。

下面将参考附图并结合实施例来详细说明本发明创造。

如图1至图3所示，一种管式锁板攀登器，包括绳管主体1、锁紧舌板2、联动装置、动踏板3和静踏板4。绳管主体1中部设置有沿长度方向贯穿绳管主体1的导绳孔101，绳管主体1内还设置有三个空腔102，空腔102之间等间距且均匀设置在绳管主体1内部。导绳孔101贯穿空腔102，空腔102的一侧绳管主体1侧壁上开设有将外部与空腔102连通的连通开口103。第一开口201两侧的绳管主体1的侧壁的外侧设置有突出于绳管主体1的第二挂耳105，第二挂耳105设置在第一开口201两侧的上部，锁紧舌板2与第二挂耳105通过螺栓铰接。锁紧舌板2的一端穿过连通开口103伸入到空腔102内部，锁紧舌板2在连通开口103和空腔102内围绕着螺栓摆动。在空腔102内的锁紧舌板2的端部开设有用于锁紧和放松绳索的第一开口201。第一开口201类似于开口朝外的U型结构，第一开口201朝向与设置有锁紧舌板2的绳管主体1的侧壁相对的侧壁。为了更好的锁紧和放松绳索，U型结构的中间部分设置为圆弧结构，当锁紧舌板2向上转动到极限位置时，部分导绳孔101贯穿第一开口201，也就是说锁紧舌板2缩小了导绳孔101的孔径，使得锁紧舌板2给绳索一个作用力，绳索与导绳孔101抵顶，绳索锁紧。当锁紧舌板2向下运动到极限位置时，导绳孔101贯穿第一开口201，绳索放松。

如图2所示，联动装置包括传动连杆6。动踏板3和静踏板4，动踏板3和静踏板4分别设置在绳管主体1相对的两侧，动踏板3设置在设有第一开口201的绳管主体1的侧壁的一侧。动踏板3的一侧朝向绳管主体1延伸出动踏杆301，与动踏板3对应的绳管主体1侧壁延伸出一对第一挂耳104，动踏杆301的自由端与第一挂耳104铰接。锁金舌板的端部侧壁设置有突出于侧壁朝着远离绳管主体1方向延伸的凸起202，传动连杆6与凸起202铰接。为了保证传动连杆6处于竖直方向上，凸起202的宽度与动踏杆301的宽度相同。传动连杆6与动踏杆301铰接。静踏板4与绳管主体1侧壁固接，为了方便抬起脚部，动踏板3和静踏板4上分别固接有脚环5或者绑扎带。

如图1和图2所示，为了方便随时停留在高空休息或者作业，空腔102上部的绳管主体1上设置有横向贯穿绳管主体1且贯穿导绳孔101的第一螺纹通孔106，相对设置的锁紧螺栓7分别与第一螺纹通孔106配合，锁紧螺栓7的一端伸入第一螺纹通孔106内，其另外一端固接有手轮8。

本发明创造的工作原理：

首先，将绳索依次穿过手部攀绳器和本发明创造的导绳孔101。初始状态时，锁紧舌板2向下摆动，便于绳索穿过导绳孔101。锁紧手部攀绳器。双脚分别站在动踏板3和静踏板4上，动踏板3上受到向下的作用力时，会向下摆动，动踏板3向下摆动时通过传动连杆6带动锁紧舌板2向上摆动，当锁紧舌板2的端部与空腔102的顶部抵接时，动踏板3不能再转动。此时，锁紧舌板2缩小了导绳孔101的孔径并同时给绳索一个挤压力，绳索锁紧。三个锁紧舌板2产生三对作用力，对绳索的锁紧更加可靠。向上攀登时，双脚上提，使得动踏板3向上转动，同时带动传动连杆6，传动连杆6带动锁紧舌板2向下转动，第一开口201远离导绳孔101，使导绳孔101孔径复原，锁紧舌板2取消对绳索的作用力，使绳索放松。当双脚上提到一定高度时，双脚分别踩踏动踏板3和静踏板4，绳索锁紧。然后将手部攀绳器放松绳索，人体站直后锁紧手部攀绳器，如此反复动作可以实现绳索的攀登。

以上所述仅为本发明创造的较佳实施例而已，并不用以限制本发明创造，凡在本发明创造的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明创造的保护范围之内。
