打水漂发射装置的制作方法

本发明涉及一种打水漂时用于发射水漂物体的装置，可应用于实验、教学、娱乐游戏等领域。

背景技术：

在现有技术中，打水漂一般是采用手动方式，对水漂物体施加旋转并用力飞出。这种手动打水漂方法存在的不足是：不仅比较费力，而且无法自动发出高质量的水漂。

技术实现要素：

本发明的目的在于提供一种打水漂发射装置，该装置可以发出高质量且飞行参数稳定的水漂。

为实现上述目的，本发明的技术方案是：一种打水漂发射装置，包括具有底座和工作台面的支架、设于支架上的电机以及供电电源，所述工作台面上设有水平转盘和用于导向水漂物体直线运动方向的发射轨道，所述电机经传动机构带动水平转盘旋转，所述水平转盘设于发射轨道旁侧且所述水平转盘的边缘与设于发射轨道上的水漂物体的边缘紧密接触，以通过摩擦力带动水漂物体自转并沿着发射轨道方向发射出去。

进一步的，所述工作台面上设有两个所述水平转盘且分别位于所述发射轨道左右两侧，两个水平转盘最近边缘之间的距离等于水漂物体的直径，以同时与水漂物体紧密接触并施加摩擦力。

进一步的，所述支架上对应设有分别用于驱动两个水平转盘的两组电机及传动机构，以通过调整两个水平转盘的转速差改变水漂物体的角速度。

进一步的，该装置配设有不同直径的水平转盘，以通过更换水平转盘，来适应不同直径的水漂物体的发射需要。

进一步的，所述电机及传动机构与支架的固定位置可沿水平方向进行调整，以通过改变所述水平转盘与发射轨道之间的距离，来适应不同直径的水漂物体的发射需要。

进一步的，还包括电机控制电路，以控制电机的启停和转速，所述电机控制电路上还设有用于人机交互的屏显控制器，以输入对电机的控制命令。

进一步的，所述传动机构为用于改变电机输出转速的齿轮变速机构。

进一步的，所述支架为可调高度支架，以改变所述工作台面及其上的发射轨道的高度，从而调整水漂物体发射的高度。

进一步的，所述支架为可调角度支架，以改变所述工作台面及其上的发射轨道与水平面的夹角，从而调整水漂物体发射的角度。

相较于现有技术，本发明的有益效果是：克服了手动打水漂存在的不足，实现了在不费人力的前提下自动发出高质量的水漂，发出的水漂飞行参数稳定，重复性好。该装置结构简单，易于使用，一般人员就可操作该装置进行水漂的发射。此外，通过更换水平转盘等方式，可以适应并发射不同尺寸的水漂物体，具有很强的实用性。

附图说明

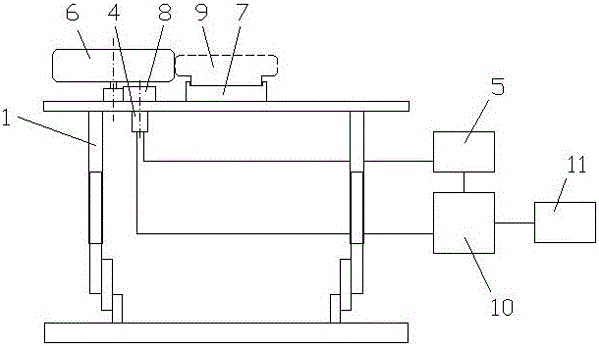

图1是本发明第一实施例的结构示意图。

图2是本发明第二实施例的结构示意图。

具体实施方式

下面结合附图及具体实施例对本发明作进一步的详细说明。

本发明的打水漂发射装置，如图1所示，包括具有底座2和工作台面3的支架1、设于支架1上的电机4以及供电电源5，工作台面3上设有水平转盘6和用于导向水漂物体9直线运动方向的发射轨道7，电机4经传动机构8带动水平转盘6旋转，水平转盘6设于发射轨道7旁侧且水平转盘6的边缘与设于发射轨道7上的水漂物体9的边缘紧密接触，以通过摩擦力带动水漂物体9自转并沿着发射轨道方向发射出去。通过改变电机4的转速，改变水平转盘6的转速，从而改变水平转盘6对水漂物体9施加的摩擦力的大小，进而实现对水漂物体9速度的调整。

在本发明较佳实施例中，如图1所示，工作台面3上设有两个水平转盘6且分别位于发射轨道7左、右两侧，两个水平转盘6最近边缘之间的距离等于水漂物体9的直径，以使左、右两个水平转盘6同时与水漂物体9紧密接触并施加摩擦力。为了对左、右两个水平转盘6分别进行驱动，支架1上左、右两侧对应设有两组电机4及传动机构8，传动机构8为齿轮变速机构，这样，通过对两台电机设置不同的转速，就可调整两个水平转盘6的转速差，从而改变水漂物体9的角速度。

在本发明的另一实施例中，工作台面上也可只设置一个水平转盘6，通过只对水漂物体9的一侧边缘施加摩擦力来带动水漂物体9自转，并叠加发射轨道7的限位作用，使水漂物体9沿着发射轨道方向发射出去。其结构如图2所示。

为了适应不同直径的水漂物体的发射需要，本发明的打水漂发射装置可以有多种实现方案。本发明可以配设不同直径的水平转盘，以通过更换水平转盘，在不改变水平转盘安装位置的前提下，发射不同直径的水漂物体。在其他实施例中，本发明也可设计成电机及传动机构与支架的固定位置可沿水平方向进行调整，以通过改变水平转盘与发射轨道之间的距离，在不更换水平转盘的前提下，发射不同直径的水漂物体。

为了实现对电机4的启停和转速等的控制，本发明还包括电机控制电路10，电机控制电路10上还设有用于人机交互的屏显控制器11，以输入对电机4的控制命令。

为了调整水漂物体发射高度和发射角度，支架1为一可调高度支架，如采用滑轨机构来实现支架沿高度方向的滑移，改变工作台面及其上的发射轨道的高度，从而调整水漂物体9发射的高度。支架1也是一可调角度支架，如通过两段式铰接结构来实现支架沿竖向平面的摆动，改变工作台面及其上的发射轨道与水平面的夹角，从而调整水漂物体9发射的角度。

工作时，供电电源为电机和电机控制电路供电，屏显控制器可通过电机控制电路控制电机的转速，经传动机构控制水平转盘的转速，水漂物体放置在两个水平转盘间的发射轨道，与水平转盘边缘接触，水平转盘转动带动水漂物体发射出去。本装置可以调整水漂物体发射的多个参数，调整两水平转盘的转速可以调整水漂物体的发射速度，调整两水平转盘的转速差可以调整水漂物体的角速度，调节支架的高度，可调整水漂的发射高度，调整支架的倾角，可改变水漂的发射角度。更换不同直径的水平转盘可以发射不同直径的水漂物体。

以上是本发明的较佳实施例，凡依本发明技术方案所作的改变，所产生的功能作用未超出本发明技术方案的范围时，均属于本发明的保护范围。
