一种健身收腹机运动数据检测装置的制作方法

技术特征：

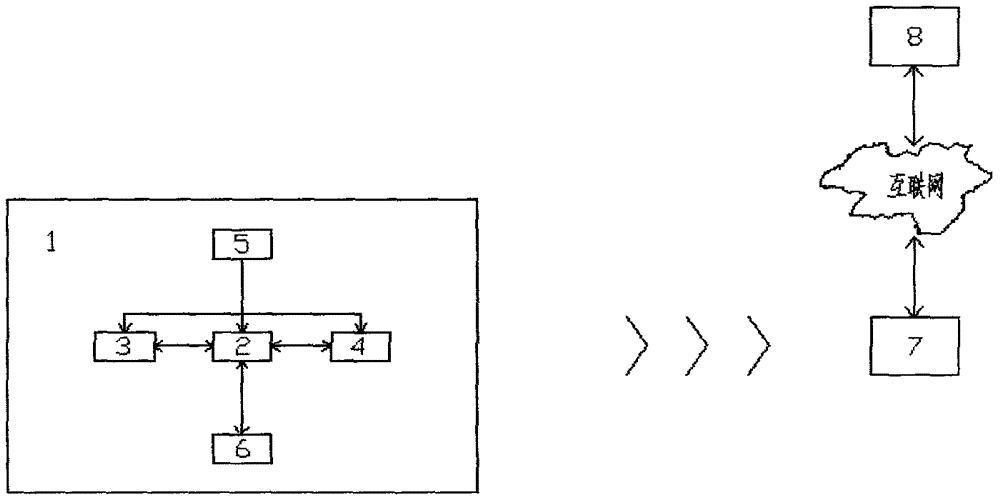

1.一种健身收腹机运动数据检测装置，其特征在于：所述装置包括壳体(1)以及壳体(1)内部的检测电路，所述检测电路包括MCU主控制器模块(2)以及与MCU主控制器模块(2)相连的运动传感器模块(3)、无线通讯模块(4)、电源模块(5)、显示模块(6)；所述电源模块(5)为MCU主控制器模块(2)、运动传感器模块(3)、无线通讯模块(4)、显示模块(6)等提供工作电源；所述MCU主控制器模块(2)通过电源模块(5)检测电池电量；所述运动传感器模块(3)获取健身收腹机的运动数据传递给MCU主控制器模块(2)，MCU主控制器模块(2)分析处理这些运动数据后可计算出收腹运动的次数、幅度和时间等数据；所述显示模块(6)用于显示设备的状态和数据；所述无线通讯模块(4)将此检测装置与智能终端(7)通过无线通讯连接进行数据交互，将此检测装置中MCU主控制器模块(2)中的数据传输到智能终端(7)；所述智能终端(7)通过APP、微信公众平台、网页等对数据进行管理分析和展示，并将数据通过网络传输到云服务器(8)；所述云服务器(8)提供数据同步接口，并对所有收腹机运动的用户数据进行大数据分析，提供数据统计分析、排名以及社交功能等。2.根据权利要求1所述的一种健身收腹机运动数据检测装置，其特征在于：所述运动传感器模块(3)为下列任意一种或多种：三轴加速度计、六轴传感器(三轴加速度+三轴角速度)、陀螺仪、三轴磁阻传感器。3.根据权利要求1所述的一种健身收腹机运动数据检测装置，其特征在于：所述无线通讯模块(4)为下列任意一种或多种：蓝牙模块、wifi模块、无线射频模块、NFC(NearFieldCommunication，近场通信)模块、GPRS模块、蜂窝移动网络模块。4.根据权利要求1所述的一种健身收腹机运动数据检测装置，其特征在于：所述显示模块(6)为下列任意一种或多种：LED灯、液晶显示器。5.根据权利要求1所述的一种健身收腹机运动数据检测装置，其特征在于：所述与此检测装置进行无线通讯的智能终端(7)为下列任意一种或多种：智能手机、平板电脑、计算机。6.根据权利要求1所述的一种健身收腹机运动数据检测装置，其特征在于：该检测装置(9)固定在收腹机本体(10)的可活动的靠背(101)上，通过做收腹运动时靠背(101)相应的活动采集运动数据。
