一种办公跑步机跑台脚底按摩系统装置的制作方法

本实用新型涉及一种健身器材，尤其涉及一种应用于跑步机的跑步板结构的改进。

背景技术：
跑步机是人们健康生活中的一种特制的辅助器材，它是由DC或是AC电机带动滚筒与跑步带。当人在跑步时会在指定的有效跑步面积内，踩踏跑步板机械性的运动。

技术实现要素：

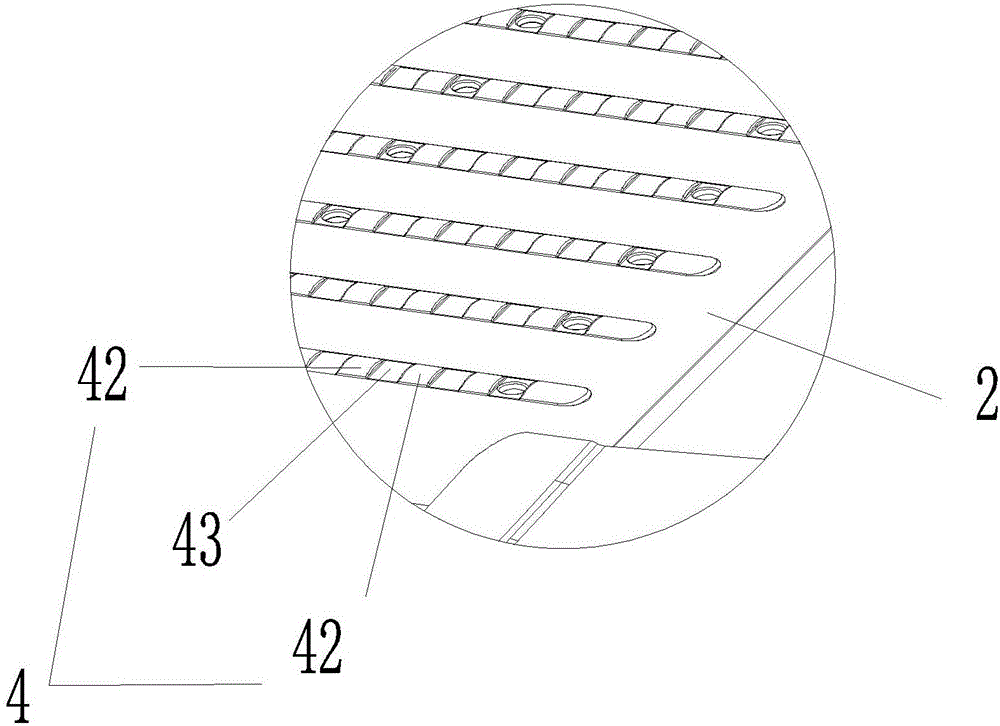

本实用新型提供一种办公跑步机跑台脚底按摩系统装置，其目的是解决现有技术存在的缺点，使使用者可以在跑步时脚底得到按摩，有利于健康。本实用新型解决其技术问题所采用的技术方案是：一种办公跑步机跑台脚底按摩系统装置，包括跑步机机架及跑步机机架上的跑步板，跑步板两端之外的跑步机机架上枢设有前滚筒和后滚筒，跑步带绕设在前滚筒和后滚筒上并包在跑步板外，其特征在于：跑步板上表面设有数条向上凸起的条状的按摩条。按摩条是固设在按摩条框架内的弹性材料体，按摩条框架嵌入跑步板上表面开设的按摩条安装槽并固定在按摩条安装槽中。按摩条的顶端比跑步板上表面高1.0mm-1.5mm。每条按摩条由多个按摩块排列而成。按摩条相互平行设置。本实用新型的有益之处在于：本实用新型在跑步板与跑步带之间安装按摩条，按摩条固定在跑步板上。当使用者在跑步时(速度在0.5-4kM/h之间)，由于跑步板上安装按摩条，跑步带是软的，因此凸起的间隔的按摩条起到了脚底按摩的效果。本实用新型在现有的所有健身器材跑步机基础上新增脚底按摩功能，能使使用者在走步时同时提供脚底按摩，促进血液循环、刺激细胞活力、加强新陈代谢功能，进一步恢复退化的器官机能，提高免疫力。附图说明下面结合附图和实施例对本实用新型进一步说明。图1是本实用新型跑步机取掉跑步带的外观图；图2是图1的A部放大图；图3是本实用新型爆炸图；图4是本实用新型侧视图。具体实施方式为了更清楚地说明本实用新型的技术方案，下面将对描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的实施例。如图1、图2、图3、图4所示，本实用新型是一种跑步机，包括跑步机机架1及跑步机机架1上的跑步板2，跑步板2两端之外的跑步机机架1上枢设有前滚筒11和后滚筒12，跑步带3绕设在前滚筒11和后滚筒12上并包在跑步板2外。本实用新型的改进之处在于：跑步板2的上表面设置了若干条相互平行的长方形按摩条安装槽21。每个按摩条框架41为上表面开放的长方形壳体，按摩条框架41内紧密嵌入数个橡胶材质的按摩块42，这些按摩块42构成条形的按摩条4而固设在按摩条框架41中。按摩块42的顶端可以是弧形，可以用一排相同的按摩块42排列在按摩块框架41中形成条形按摩条4。也可以按摩块42间隔设置，相邻按摩块42之间是上表面比较低的间隔块43，按摩块42和按摩块43构成按摩条4，这样的按摩条4起到的按摩是凸点按摩的效果。按摩条框架41嵌入按摩条安装槽21并用螺丝5固定在按摩条安装槽21中。按摩条4安装好后，按摩条4的顶端比跑步板2的上表面高1.0mm-1.5mm。这样，跑步者跑步时，跑步带3会被踩下，使用者脚底本来是只能才在跑步板2上，现在部分脚底会踩到跑步板2上表面凸起的橡胶材质的按摩条3上，得到按摩效果。按摩块组成按摩条，按摩条固设在按摩条框架中，按摩条框架嵌设并固定在按摩条安装槽中的结构，便于维修和更换。本实用新型比较现有的所有健身器材跑步机基础上新增脚底按摩功能，能使使用者在走步时同时提供脚底按摩，促进血液循环、刺激细胞活力、加强新陈代谢功能，进一步恢复退化的器官机能，提高免疫力。使用者可调节速度来适应自己，这样更好起到按摩效果。本说明书中各个实施例采用递进的方式描述，每个实施例重点说明的都是与其他实施例的不同之处，各个实施例之间相同相似部分互相参见即可。对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本实用新型。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本实用新型的精神或范围的情况下，在其它实施例中实现。因此，本实用新型将不会被限制于本文所示的这些实施例，而 是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
