一种羽毛球拍手柄的制作方法

本实用新型公开一种羽毛球拍手柄，按国际专利分类表(IPC)划分属于羽毛球拍制造技术领域。

背景技术：

传统的羽毛球拍手柄大都采用木质材料成型，缺点如下：木柄与拍杆连接时工序较多，木柄安装孔的垂直度要求高，木柄内部结构的不可预测性，比如内腐，节疤、与虫洞等，会影响手柄的性能与寿命。

目前，市场上出现有碳素羽拍手柄或碳与发泡料组合结构，但硬度高，减重吸振效果差，如中国文献CN 202237109 U提供一种复合材料型羽毛球拍手柄，该羽毛球拍手柄的轴体为手柄的架构部分，采用硬质的碳纤维材料，包围轴体的后中轴的握持部采用外包发泡料。

技术实现要素：

针对现有技术的不足，本实用新型提供了一种羽毛球拍手柄，采用内外碳纤包覆发泡材，具有减重吸振、结构合理等优点。

为达到上述目的，本实用新型是通过以下技术方案实现的：

一种羽毛球拍手柄，包括手柄主体，手柄主体的中心沿轴向设有拍杆安装孔，该拍杆安装孔自手柄主体前端贯穿至手柄主体后端，手柄主体的外周表面为碳纤维外层，手柄主体的拍杆安装孔周壁为碳纤维内层，碳纤维外层与碳纤维内层之间设有发泡材料层。

进一步，所述手柄主体后端的拍杆安装孔孔径大于手柄主体前端的拍杆安装孔孔径，拍杆安装孔自小到大是渐变增大。

进一步，所述碳纤维外层与碳纤维内层在手柄主体前、后端形成封闭结构。

本实用新型羽毛球拍手柄采用碳纤维外层、碳纤维内层和发泡材料层的夹心结构方案，具有如下有效效果：

1、内外层碳纤维增强球拍强度，并构成手柄主体架构；

2、发泡材料则有效的减轻重量及具有较强的吸振功能；

3、提高了整个羽毛球拍的使用寿命，同时又可保证使用者的握拍、施力的舒适感。

附图说明

图1是本实用新型实施例示意图。

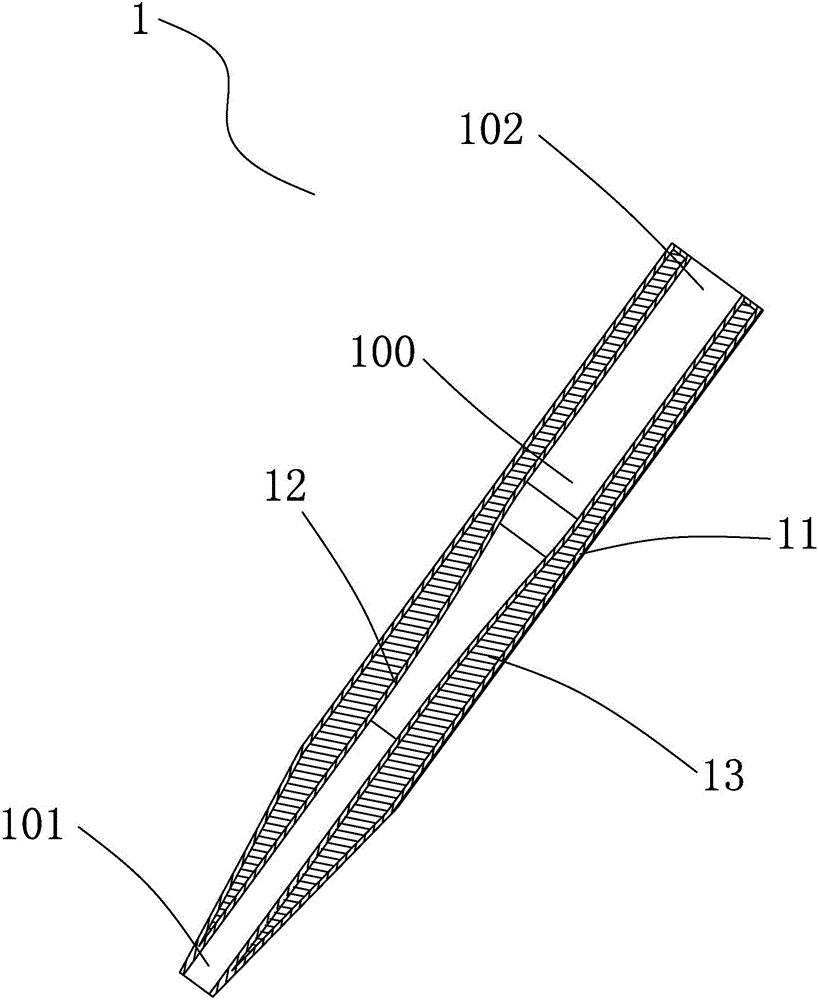

图2是本实施例轴向剖视图。

图3是本实用新型径向剖视图。

具体实施方式

下面结合附图对本实用新型作进一步说明：

实施例：请参阅图1至图3，一种羽毛球拍手柄，包括手柄主体1，手柄主体1的中心沿轴向设有拍杆安装孔100，该拍杆安装孔100自手柄主体前端101贯穿至手柄主体后端102，手柄主体1的外周表面为碳纤维外层11，手柄主体的拍杆安装孔周壁为碳纤维内层12，碳纤维外层11与碳纤维内层12之间设有发泡材料层13。手柄主体后端102的拍杆安装孔100孔径大于手柄主体前端101的拍杆安装孔孔径，拍杆安装孔自小到大是渐变增大。碳纤维外层11与碳纤维内层12在手柄主体前、后端形成封闭结构。

本实用新型羽毛球拍手柄采用碳纤维外层11、碳纤维内层12和发泡材料层13的夹心结构方案，内外层碳纤维增强球拍强度，发泡材料则有效的减轻重量及具有较强的吸振功能，从而提高了整个羽毛球拍的使用寿命，同时又可保证 使用者的握拍、施力的舒适感。

以上所记载，仅为利用本创作技术内容的实施例，任何熟悉本项技艺者运用本创作所做的修饰、变化，皆属本创作主张的专利范围，而不限于实施例所揭示者。
