一种踝泵运动训练仪的制作方法与工艺

本实用新型涉及医用辅助用具，具体是一种踝泵运动训练仪。

背景技术：
静脉血栓是一种常见的周围血管疾病，是由血流滞缓、血液高凝以及血管壁损伤等原因造成的，大多数发生在下肢的深静脉。临床上经常指导患者进行踝泵练习，促进下肢血液循环。踝泵练习就是主动活动踝关节，促进下肢血液循环，有效防止静脉血栓。但实际踝泵训练往往因为踝关节趾屈、背屈的角度不够以及练习的次数、时间不够，而达不到训练的目的。

技术实现要素：

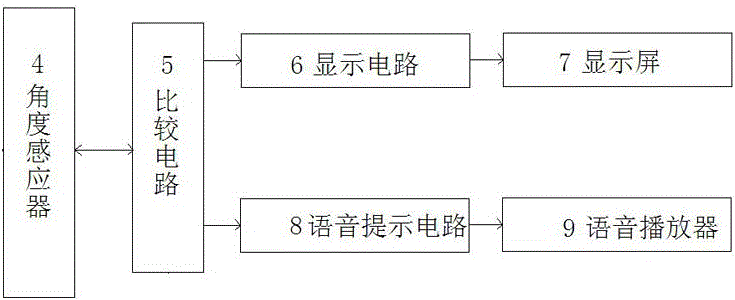

本实用新型的目的在于：针对上述现有技术的不足，提供一种通过有效锻炼踝关节来达到促进下肢的血液循环、减少静脉血栓形成、有效减轻了患肢的肿胀、利于消肿为目的的一种踝泵运动训练仪。本实用新型采用的技术方案是，一种踝泵运动训练仪，所述训练仪包括腿部护板、脚部蹬板和检测控制器，所述腿部护板一端和脚部蹬板一端通过铰轴以铰接的方式连接，该腿部护板和脚部蹬板构成锐角α；所述检测控制器主要由角度感应器、比较电路、显示电路和/或语音提示电路组成，所述角度感应器安装在腿部护板和脚部蹬板的铰接处，用于检测脚部蹬板偏转角度的模拟信号；所述比较电路内预存有基准数字信号，且所述比较电路用于采集角度感应器的模拟信号，将所述采集的模拟信号转换成实时数字信号，所述比较电路将基准数字信号与实时数字信号相比较，根据比较结果向显示电路和/或语音提示电路发送控制信号。所述腿部护板和/或脚部蹬板上设置有显示屏，该显示屏连接在显示电路上。所述腿部护板和/或脚部蹬板上设置有语音播放器，该语音播放器连接在语音提示电路上。所述比较电路预存的基准数字信号至少为一组。进一步，所述腿部护板上设置有柔性垫。进一步，所述脚部蹬板上设置有柔性垫。进一步，所述腿部护板和脚部蹬板构成的锐角α为60°～70°。本实用新型的有益效果是：本实用新型在锻炼踝关节时，通过显示和/或语音电路来辅助训练，通过有效锻炼踝关节来达到促进下肢的血液循环、减少静脉血栓形成、有效减轻了患肢的肿胀、利于消肿的目的。附图说明下面结合附图对本实用新型作进一步的说明。图1是本实用新型的结构示意图。图2是本实用新型的电路框图。图中代号含义：1—腿部护板；2—脚部蹬板；3—铰轴；4—角度感应器；5—比较电路；6—显示电路；7—显示屏；8—语音提示电路；9—语音播放器；10—粘扣；11—柔性垫。具体实施方式实施例1参见图1、图2所示：本实用新型是一种踝泵运动训练仪，所述训练仪包括腿部护板1、脚部蹬板2和检测控制器，所述腿部护板1的一端和脚部蹬板2的一端通过铰轴以铰接的方式连接，本实用新型优选，该腿部护板1和脚部蹬板2构成的锐角α为60°～70°，所述腿部护板1上设置有柔性垫11，所述脚部蹬板2上设置有柔性垫11（例如，网面泡沫垫，下同）。以增加整个训练过程中的舒适性。在柔性垫11下层设有粘扣10（根据实际情况需要，也可以是其他用于固定腿部、脚部的固定部件），以起到固定的作用。另外，粘黏在粘扣10上面的柔性垫11是可拆卸的，可以将柔性垫11拆下来以后清洗、消毒及更换，防止不同个体之间出现细菌、病毒的交叉感染。上述检测控制器主要由角度感应器4、比较电路5、显示电路6和语音提示电路8组成，所述角度感应器4安装在腿部护板1和脚部蹬板2的铰接处（本实用新型中在铰轴3处），用于检测脚部蹬板2偏转角度的模拟信号；所述比较电路5内预存有基准数字信号，且所述比较电路5用于采集角度感应器4的模拟信号，将所述采集的模拟信号转换成实时数字信号，所述比较电路5将基准数字信号与实时数字信号相比较，根据比较结果向显示电路6和语音提示电路8发送控制信号，再将控制信号传送给显示屏7和语音播放器9。其中，所述腿部护板1和/或脚部蹬板2上设置有显示屏7，该显示屏7连接在显示电路6上。另外，显示屏7也可以安装在踝泵运动训练仪外；所述腿部护板1和/或脚部蹬板2上设置有语音播放器9，该语音播放器9连接在语音提示电路8上。另外，语音播放器9也可以安装在踝泵运动训练仪外。上述比较电路5预存有一组基准数字信号。本实用新型这组基准数字信号是腿部护板1和脚部蹬板2构成的锐角α为70°下层，向脚部蹬板2外侧偏转28°～45°（优选40°）为基准数字信号。当实时数字信号与其比较电路5预存的基准数字信号比较，模拟信号小于基准数字信号，则输出一个提示信号到显示电路6和语音提示电路8对应的显示屏7和语音播放器9，对应显示和语音提示为：“革命还未成功，还需努力”；当实时数字信号与其比较电路5预存的基准数字信号比较，模拟信号大于基准数字信号，则输出一个提示信号到显示电路6和语音提示电路8对应的显示屏7和语音播放器9，对应显示和语音提示为：“你是最棒的”。从而，通过有效锻炼踝关节来达到促进下肢的血液循环，有效减少静脉血栓形成、有效减轻了患肢的肿胀，利于消肿的目的。实施例2本实用新型是一种踝泵运动训练仪，所述训练仪包括腿部护板、脚部蹬板和检测控制器，所述腿部护板的一端和脚部蹬板的一端以铰接的方式连接，本实用新型优选该腿部护板和脚部蹬板构成的锐角α为60°～70°，所述腿部护板上设置有柔性垫，所述脚部蹬板上设置有柔性垫。以增加整个训练过程中的舒适性。在柔性垫下层设有粘扣（根据实际情况需要，也可以是其他用于固定腿部、脚部的固定部件），以起到固定的作用。另外，粘黏在粘扣10上面的柔性垫11是可拆卸的，可以将柔性垫11拆下来以后清洗、消毒及更换，防止不同个体之间出现细菌、病毒的交叉感染。上述检测控制器主要由角度感应器、比较电路、显示电路组成，所述角度感应器安装在腿部护板和脚部蹬板的铰接处，用于检测脚部蹬板偏转角度的模拟信号；所述比较电路内预存有基准数字信号，且所述比较电路用于采集角度感应器的模拟信号，将所述采集的模拟信号转换成实时数字信号，所述比较电路将基准数字信号与实时数字信号相比较，根据比较结果向显示电路发送控制信号，该控制信号经显示电路传送到显示屏。其中，腿部护板和/或脚部蹬板上设置有显示屏，该显示屏连接在显示电路上。（根据实际情况，显示屏也可以安装在踝泵运动训练仪外）。上述比较电路预存有一组基准数字信号。本实用新型这组基准数字信号是腿部护板和脚部蹬板铰接处的夹角为70°下层，向脚部蹬板外侧偏转28°～45°（优选40°）为基准数字信号。当实时数字信号与其比较电路预存的基准数字信号比较，模拟信号小于基准数字信号，则输出一个提示信号到显示电路对应连接的显示屏，对应显示提示为：“革命还未成功，还需努力”；当实时数字信号与其比较电路预存的基准数字信号比较，模拟信号大于基准数字信号，则输出一个提示信号到显示电路对应连接的显示屏，对应显示为：“你是最棒的”。从而，通过有效锻炼踝关节来达到促进下肢的血液循环，有效减少静脉血栓形成、有效减轻了患肢的肿胀，利于消肿的目的。实施例3本实用新型是一种踝泵运动训练仪，所述训练仪包括腿部护板、脚部蹬板和检测控制器，所述腿部护板的一端和脚部蹬板的一端以铰接的方式连接，本实用新型优选该腿部护板和脚部蹬板构成的锐角α为60°～70°，所述腿部护板上设置有柔性垫，所述脚部蹬板上设置有柔性垫。以增加整个训练过程中的舒适性。在柔性垫下层设有粘扣（根据实际情况需要，也可以是其他用于固定腿部、脚部的固定部件），以起到固定的作用。另外，粘黏在粘扣10上面的柔性垫11是可拆卸的，可以将柔性垫11拆下来以后清洗、消毒及更换，防止不同个体之间出现细菌、病毒的交叉感染。上述检测控制器主要由角度感应器、比较电路、语音提示电路组成，所述角度感应器安装在腿部护板和脚部蹬板的铰接处，用于检测脚部蹬板偏转角度的模拟信号；所述比较电路内预存有基准数字信号，且所述比较电路采集角度感应器的模拟信号，将比较电路采集的模拟信号转换成实时数字信号，所述比较电路的基准数字信号与实时数字信号相比较，根据比较结果向语音提示电路发送控制信号，该控制信号经语音提示电路传送到语音播放器。其中，所述腿部护板和/或脚部蹬板上设置有语音播放器，该语音播放器连接在语音提示电路上。（根据实际情况，语音播放器也可以安装在踝泵运动训练仪外）。上述比较电路预存有一组基准数字信号。本实用新型这组基准数字信号是腿部护板和脚部蹬板铰接处的夹角为70°下层，向脚部蹬板外侧偏转28°～45°（优选40°）为基准数字信号。当实时数字信号与其比较电路预存的基准数字信号比较，模拟信号小于基准数字信号，则输出一个提示信号到语音提示电路对应连接的语音播放器，对应语音提示为：“革命还未成功，还需努力”；当实时数字信号与其比较电路预存的基准数字信号比较，模拟信号大于基准数字信号，则输出一个提示信号到语音提示电路对应连接的语音播放器，对应提示为：“你是最棒的”。从而，通过有效锻炼踝关节来达到促进下肢的血液循环，有效减少静脉血栓形成、有效减轻了患肢的肿胀，利于消肿的目的。实施例4本实施例的其它结构与实施例1、实施例2或实施例3基本相同，不同之处在于：上述比较电路预存有两组基准数字信号。本实用新型优选，这组基准数字信号是腿部护板和脚部蹬板铰接处的夹角为70°下层，向脚部蹬板外侧偏转28°～45°（优选40°）为第一基准数字信号，向脚部蹬板外侧偏转40°～60°（优选50°）为第二基准数字信号。当实时数字信号与其比较电路预存的基准数字信号比较，实时数字信号小于第一基准数字信号，将这个比较结果向显示电路和/或语音提示电路发送控制信号，控制信号经显示电路和/或语音提示电路对应传到显示屏和/或语音播放器，对应显示和/或语音提示为：“革命还未成功，还需努力”。当实时数字信号与其比较电路预存的基准数字信号比较，实时数字信号大于第一基准数字信号，小于第二基准数字信号，将这个比较结果向显示电路和/或语音提示电路发送控制信号，控制信号经显示电路和/或语音提示电路对应传到显示屏和/或语音播放器，对应显示和/或语音提示为：“加油、加油”；当实时数字信号与其比较电路预存的基准数字信号比较，模拟信号大于第二基准数字信号，将这个比较结果向显示电路和/或语音提示电路发送控制信号，控制信号经显示电路和/或语音提示电路对应传到显示屏和/或语音播放器，对应显示和/或语音提示为：“你是最棒的”，充分的达到锻炼踝关节的目的。从而，从而，通过有效锻炼踝关节来达到促进下肢的血液循环，有效减少静脉血栓形成、有效减轻了患肢的肿胀，利于消肿的目的。以此类推，上述比较电路预存有三组基准数字信号，或者更多。上述踝泵运动训练仪还可以在踝关节的训练中，记录训练次数及训练用时。上各实施例的技术方案仅用以说明本实用新型，而非对其限制。尽管参照前述各实施例的技术方案对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型的精神和范围。
