一种篮球抛球训练机的制作方法与工艺

本实用新型涉及篮球训练技术设备领域，更具体地说涉及一种篮球抛球训练机。

背景技术：
篮球运动于1891年起源于美国，它是由美国马萨诸塞州斯普林菲尔德(旧译麻省春田)市基督教青年会(YMCA)训练学校的体育教师詹姆士·奈史密斯博士(Dr.JamesNaismith)发明。起初，奈史密斯将两只盛梨用的篮子，分别钉在学校体育馆二楼走廊两边的护栏上，梨篮上沿距离地面3.05米，用足球作比赛工具，向篮投掷。篮球运动是以投篮、上篮和扣篮为中心的对抗性体育运动之一，是可以增强体质的一种运动。为了健身和娱乐，人们经常需要进行篮球的训练，目前人们训练篮球都是将篮球从地上抓起然后进行训练，人们弯腰捡球不方便，并且训练显得死板，训练不自由。

技术实现要素：

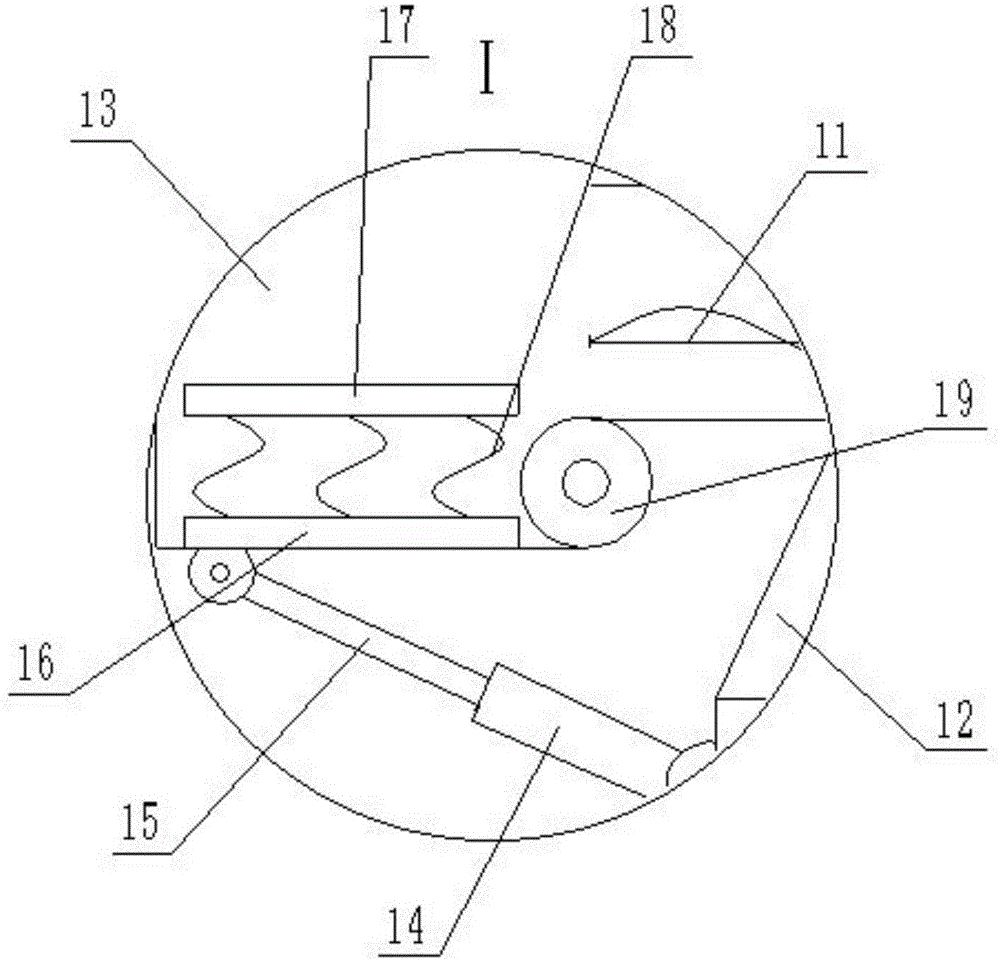

本实用新型主要解决的技术问题是：提供一种篮球抛球训练机，能够进行篮球的抛球训练，使用灵活，训练速度快，可迅速提高篮球动作技能的训练；并且抛球的角度可调，提高篮球的训练效果，增强篮球训练的真实感。为解决上述技术问题，本实用新型涉及篮球训练技术设备领域，更具体地说是一种篮球抛球训练机，包括外筒、内筒、双层螺旋结构、支撑座、支撑杆、底座、配重块、倾斜输送管、水平输送管、马达、螺旋输送杆、放置座、发球筒、套筒、调节杆、电磁铁、推动板、弹簧和活接，能够进行篮球的抛球训练，使用灵活，训练速度快，可迅速提高篮球动作技能的训练；并且抛球的角度可调，提高篮球的训练效果，增强篮球训练的真实感。内筒设置在外筒的内部，双层螺旋结构设置在外筒与内筒之间，支撑座固定连接在外筒的底端，支撑杆的上端连接在支撑座上，支撑杆的下端与底座相连接，配重块设置在底座的内部。倾斜输送管的一端连接在外筒下端的外壁上，倾斜输送管的另一端与水平输送管相连接，水平输送管连接在放置座的上端，螺旋输送杆设置在水平输送管的内部且右端穿出水平输送管与马达的转轴相连接，马达安装在水平输送管的末端，发球筒与水平输送管的末端通过活接铰接连接，套筒的下端与放置座铰接连接，套筒的上端套装有调节杆，调节杆的上端与发球筒的底端铰接连接，推动板连接在弹簧的上端，弹簧的下端连接在发球筒内部的底端。电磁铁设置在推动板的下方。作为本技术方案的进一步优化，本实用新型一种篮球抛球训练机所述的电磁铁、推动板和弹簧均位于发球筒的内部。作为本技术方案的进一步优化，本实用新型一种篮球抛球训练机所述的外筒、内筒、双层螺旋结构、支撑座、支撑杆和底座同轴。作为本技术方案的进一步优化，本实用新型一种篮球抛球训练机所述的推动板的材料为铁。作为本技术方案的进一步优化，本实用新型一种篮球抛球训练机所述的套筒与调节杆之间的配合为过盈配合。作为本技术方案的进一步优化，本实用新型一种篮球抛球训练机所述的弹簧有多根。作为本技术方案的进一步优化，本实用新型一种篮球抛球训练机所述的倾斜输送管的两端分别与外筒和水平输送管的内部相连通。本实用新型一种篮球抛球训练机的有益效果为：本实用新型一种篮球抛球训练机，能够进行篮球的抛球训练，使用灵活，训练速度快，可迅速提高篮球动作技能的训练；并且抛球的角度可调，提高篮球的训练效果，增强篮球训练的真实感。附图说明下面结合附图和具体实施方法对本实用新型做进一步详细的说明。图1本实用新型一种篮球抛球训练机的结构示意图。图2为图1中Ⅰ部分的局部放大图。图中：外筒1；内筒2；双层螺旋结构3；支撑座4；支撑杆5；底座6；配重块7；倾斜输送管8；水平输送管9；马达10；螺旋输送杆11；放置座12；发球筒13；套筒14；调节杆15；电磁铁16；推动板17；弹簧18；活接19。具体实施方式具体实施方式一：下面结合图1、2说明本实施方式，本实用新型涉及篮球训练技术设备领域，更具体地说是一种篮球抛球训练机，包括：外筒1、内筒2、双层螺旋结构3、支撑座4、支撑杆5、底座6、配重块7、倾斜输送管8、水平输送管9、马达10、螺旋输送杆11、放置座12、发球筒13、套筒14、调节杆15、电磁铁16、推动板17、弹簧18和活接19，能够进行篮球的抛球训练，使用灵活，训练速度快，可迅速提高篮球动作技能的训练；并且抛球的角度可调，提高篮球的训练效果，增强篮球训练的真实感。内筒2设置在外筒1的内部，双层螺旋结构3设置在外筒1与内筒2之间，支撑座4固定连接在外筒1的底端，支撑杆5的上端连接在支撑座4上，支撑杆5的下端与底座6相连接，配重块7设置在底座6的内部；倾斜输送管8的一端连接在外筒1下端的外壁上，倾斜输送管8的另一端与水平输送管9相连接，水平输送管9连接在放置座12的上端，螺旋输送杆11设置在水平输送管9的内部且右端穿出水平输送管9与马达10的转轴相连接，马达10安装在水平输送管9的末端，发球筒13与水平输送管9的末端通过活接19铰接连接，套筒14的下端与放置座12铰接连接，套筒14的上端套装有调节杆15，调节杆15的上端与发球筒13的底端铰接连接，推动板17连接在弹簧18的上端，弹簧18的下端连接在发球筒13内部的底端；电磁铁16设置在推动板17的下方。本实用新型一种篮球抛球训练机的工作原理：将篮球放置在内筒2与在外筒1之间，篮球沿着双层螺旋结构3旋转下移，然后篮球进入到倾斜输送管8的内部，篮球沿着倾斜输送管8进入到水平输送管9中，马达10转动带动螺旋输送杆11转动将篮球运输到发球筒13的内部，电磁铁16先通电将推动板17吸住，篮球将落到推动板17上，然后电磁铁16断电，在弹簧18的作用下，篮球将弹起发射，使用者即可进行篮球的训练；通过调节调节杆15插入到套筒14中的深度使得发球筒13绕着活接19转动，从而使得发球筒13的倾斜角度得到调节，能够进行多方向篮球的发射。能够进行篮球的抛球训练，使用灵活，训练速度快，可迅速提高篮球动作技能的训练；并且抛球的角度可调，提高篮球的训练效果，增强篮球训练的真实感。具体实施方式二：下面结合图1、2说明本实施方式，本实施方式对实施方式一作进一步说明，所述的电磁铁16、推动板17和弹簧18均位于发球筒13的内部。具体实施方式三：下面结合图1、2说明本实施方式，本实施方式对实施方式一作进一步说明，所述的外筒1、内筒2、双层螺旋结构3、支撑座4、支撑杆5和底座6同轴。具体实施方式四：下面结合图1、2说明本实施方式，本实施方式对实施方式一作进一步说明，所述的推动板17的材料为铁。具体实施方式五：下面结合图1、2说明本实施方式，本实施方式对实施方式一作进一步说明，所述的套筒14与调节杆15之间的配合为过盈配合。具体实施方式六：下面结合图1、2说明本实施方式，本实施方式对实施方式一作进一步说明，所述的弹簧18有多根。具体实施方式七：下面结合图1、2说明本实施方式，本实施方式对实施方式一作进一步说明，所述的倾斜输送管8的两端分别与外筒1和水平输送管9的内部相连通。当然，上述说明并非对本实用新型的限制，本实用新型也不仅限于上述举例，本技术领域的普通技术人员在本实用新型的实质范围内所做出的变化、改型、添加或替换，也属于本实用新型的保护范围。
