一种改进的发光旋转风车的制作方法

本实用新型涉及一种改进的发光旋转风车。

背景技术：

装饰性风车，用于家居、户外等各种装饰场合，但这些风车通常都没有发光装饰功能。白天风车转动，为人们的生活增添乐趣；到了夜晚，虽然风车也能转动，但是由于夜晚光线不足，使人们对风车的可视性受到影响，风车也就失去了其装饰效果。

为此，在授权公告号CN 203483875 U，名称为“一种太阳能风车”的中国实用新型专利中，公开了一种太阳能风车，包括支撑杆和由若干片风叶组成的风叶组，其特征在于所述的风叶组固定在一托盘上，所述的托盘与所述的支撑杆通过深沟球轴承连接，所述的托盘的一侧设置有凹腔，所述的凹腔内设置有太阳能接收板，若干片所述的风叶上设置有至少一个发光器件，所述的太阳能接收板和所述的至少一个发光器件分别与一太阳能充放电控制电路板通过电线连接，所述的太阳能充放电控制电路板上设置有光控开关，所述的托盘的另一侧与一连杆固定连接，所述的连杆的端部固设有定向板，所述的托盘、所述的连杆和所述的定向板三者同轴设置。

在授权公告号CN201399253，名称为“发光风车”的中国实用新型专利中，公开了一种发光风车，包括旋转体、旋转体上固接的叶片，旋转体与一手柄固接，其特征在于：所述旋转体上固设有一发光灯座，所述发光灯座内固设有电源及电源开关，多个发光二极管灯串从发光灯座内向外延伸固接在叶片上。

在上述的专利中，发光灯与风叶组或者旋转体固定连接，在风叶组或者旋转体转动时，发光灯随着转动，起到一定装饰和照明效果，这类风车中，由于发光灯和电源固定在风叶组或旋转体上，增加了风叶组或者旋转体的重力，增加了风叶组或者旋转体的转动阻力，在风力较小时，风叶组或者旋转体难以顺畅转动；同时由于风叶组或旋转体与发光灯相对静止，灯光效果相对呆板，装饰性相对较差。也有一些风车通过另外设置电源座，将电源设置在电源座上，发光灯通过导线连接至电源，这种结构的风车拆装较为麻烦。

鉴于此，本案发明人对上述问题进行深入研究，遂有本案产生。

技术实现要素：

本实用新型的目的在于提供一种能够使旋转体更加顺畅转动、装饰性更佳、组装方便的改进的发光旋转风车。

为了达到上述目的，本实用新型采用这样的技术方案：

一种改进的发光旋转风车，包括支撑件、可转动地配合在支撑件上的旋转体、连接在旋转体上的叶片、电源以及与电源电连接的发光元件，所述电源与所述发光元件均固定连接至所述支撑件上，发光元件对应所述叶片设置，支撑件包括电源座和插设在电源座上的支撑杆，支撑杆与电源座电连接，电源设置在电源座上。

作为本实用新型的一种优选方式，所述支撑杆上设有插头，所述发光元件与该插头电连接，在所述电源座设有与插头对应的插座，插座与所述电源电连接。

作为本实用新型的一种优选方式，所述支撑杆上设有支撑台，所述旋转体包括轴承内圈和可转动地套设在轴承内圈外的轴承外圈，轴承内圈套设在所述支撑杆上且抵顶在支撑台上，在所述支撑杆上设有限制轴承内圈滑离支撑台的紧固件。

作为本实用新型的一种优选方式，还包括支撑座和端盖，支撑座与所述轴承外圈固定连接，所述叶片夹设在支撑座与端盖之间，端盖与支撑座固定连接。

作为本实用新型的一种优选方式，还包括抵接在所述轴承内圈上的安装盘，所述发光元件固定在安装盘上，在安装盘上设有抵靠凸台，该抵靠凸台抵顶在所述轴承内圈上。

作为本实用新型的一种优选方式，所述支撑杆上设有外螺纹，所述紧固件为配设在所述支撑杆上的螺母。

作为本实用新型的一种优选方式，所述电源为电池。

作为本实用新型的一种优选方式，所述电源为太阳能电池板组件，太阳能电池板组件包括太阳能电池板、蓄电池以及电路板。

作为本实用新型的一种优选方式，所述电源座上设有内螺纹孔，在所述支撑杆上设有与内螺纹孔配合的螺纹部。

采用本实用新型的技术方案，由于电源和发光元件均固定在支撑件上，不会对叶片的旋转产生阻力，能够保证叶片更加顺畅地转动，发光元件相对支撑件静止，叶片相对支撑件转动，发光元件上的光线照射到叶片上能够产生动态效果，起到更好的装饰效果，而且支撑杆可拆卸地插设在电源座上，风车的拆装和运输更加便捷。

附图说明

图1为本实用新型的结构示意图；

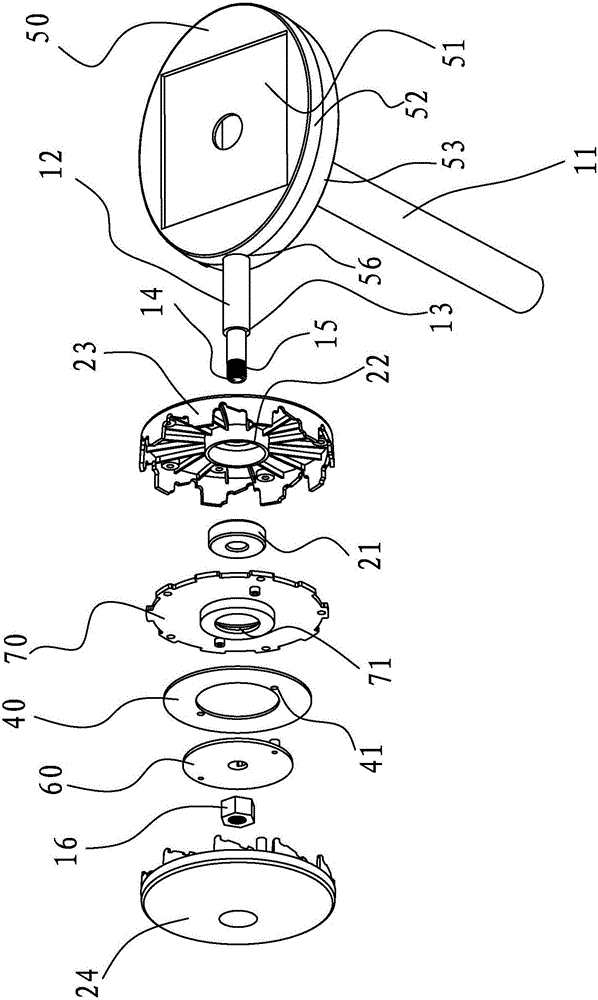

图2为本实用新型的部分分解结构示意图(其中叶片未示出)；

图3为本实用新型中叶片的结构示意图；

图4为本实用新型中安装盘的结构示意图；

图5为本实用新型中支撑座配合配合支撑杆的结构示意图；

图6为本实用新型中支撑杆配合电源座的结构示意图；

图中：

10-支撑件 11-立杆

12-支撑杆 13-支撑台

14-通孔 15-外螺纹

16-螺母 17-螺纹部

18-限位台 19-插头

20-旋转体 21-轴承内圈

22-轴承外圈 23-支撑座

24-端盖 30-叶片

40-发光件 41-螺孔

50-电源座 51-太阳能电池板

52-上电源座 53-下电源座

54-插座 55-电路板

56-内螺纹孔 60-安装孔

61-抵靠凸台 62-缺口

63-螺柱 70-锁固盘

71-收纳腔 90-电源

具体实施方式

为了进一步解释本实用新型的技术方案，下面结合附图进行详细阐述。

参照图1至图6，一种发光旋转风车,包括支撑件10、可转动地配合在支撑件10上的旋转体20、连接在旋转体20上的叶片30、电源以及与电源电连接的发光元件40，所述电源与所述发光元件40均固定连接至所述支撑件10上，发光元件40对应叶片30设置。本实用新型支撑件10包括电源座50和插设在电源座50上的支撑杆12，支撑杆12与电源座50电连接，电源90设置在电源座50上。在实施例中，电源座50包括上电源座52和下电源座53，上电源座52与下电源座53通过螺丝锁定在一起。

作为本实用新型的一种优选方式，所述支撑杆12上设有插头19，所述发光元件40与该插头19电连接，在所述电源座50设有与插头19对应的插座54，插座54与所述电源90电连接。

作为本实用新型的一种优选方式，所述支撑件10还包括立杆11，立杆11沿竖直方向设置，支撑杆12沿水平方向设置，在支撑杆12上设有支撑台13，所述旋转体20包括轴承内圈21和可转动地套设在轴承内圈21外的轴承外圈22，轴承内圈21套设在支撑杆12上且抵顶在支撑台13上，在支撑杆12上设有限制轴承内圈21滑离支撑台13的紧固件。在本实用新型轴承内圈21和轴承外圈22可以直接采用现有的轴承件。

在图1中，立杆11的上端设有两个支撑杆12，每根支撑杆12上各自设有一个旋转体20和相应数量的叶片30。

作为本实用新型的一种优选方式，还包括支撑座23和端盖24，支撑座23与所述轴承外圈22固定连接，所述叶片30夹设在支撑座23与端盖24之间，端盖24与支撑座23通过螺丝固定连接，端盖24和支撑座23固定在一起后，将叶片30夹持在端盖24与支撑座23之间。为了更好地固定叶片30，还包括与支撑座23配合的锁固盘70，在锁固盘70设有收纳腔71，轴承内圈21收容在收纳腔71中，并通过螺丝将锁固盘70与支撑座23锁定在一起，使得叶片30夹设在锁固盘70与支撑座23之间。

作为本实用新型的一种优选方式，还包括抵接在所述轴承内圈21上的安装盘60，所述发光元件40固定在安装盘60上，具体是在安装盘60上设有抵靠凸台61，该抵靠凸台61抵顶在所述轴承内圈21上，在该抵靠凸台61的侧壁上开设有缺口62以供导线穿出并连接至发光元件40上。在安装盘60上设有螺柱63，在发光元件40上设有螺孔41，通过螺丝将发光元件40锁固在安装盘60上。

作为本实用新型的一种优选方式，所述支撑杆12上设有外螺纹15，所述紧固件为配设在所述支撑杆12上的螺母16。支撑杆12与外螺纹15相对的一端设有螺纹部17，电源座50的侧壁上设有与螺纹部17配合的内螺纹孔56，内螺纹孔56延伸至电源座50内。组装时，将支撑杆12螺纹连接至电源座50上，当支撑杆12螺旋至电源座50一定的位置时，插头19插至插座54内，实现插头19与插座54的电连接，为了实现插头19与插座54准确对位，在支撑杆12上设有限位台18，当限位台18抵靠在电源座50的外壁时，插头19与插座54刚好实现稳定电连接。优选地，支撑杆12内设有通孔14，借助通孔14进行导线布设，使导线的一端电连接至发光元件40，另一端电连接至插头19。

作为本实用新型的一种优选方式，所述电源90为电池。

作为本实用新型的一种优选方式，电源为太阳能电池板组件，太阳能电池板组件包括太阳能电池板51、蓄电池以及电路板55。借助太阳能电池板51和电路板55将光能转化成电能并储存在蓄电池中，为发光元件40供电。

采用本实用新型的结构，具体采用如下方式进行组装：将支撑座23穿设在支撑杆12上并使轴承内圈21抵靠在支撑台13上，支撑座23不抵靠在支撑台13上，将叶片30放置在支撑座23上并通过锁固盘70将叶片30顶压在支撑座23上实现叶片30的固定，通过螺柱63和螺孔41将发光元件40固定在安装盘60上，将安装盘60套入支撑杆12中并使安装盘60上的抵靠凸台61抵顶在轴承内圈21的相应端面上，将螺母16螺接在外螺纹15上并使得螺母16顶紧安装盘60的相应端面，将端盖24通过螺丝锁定在支撑座23上。之后，将支撑杆12螺接到内螺纹孔56内，使得插头19与插座54实现电连接。

本实用新型的产品形式并非限于本案图示和实施例，任何人对其进行类似思路的适当变化或修饰，皆应视为不脱离本实用新型的专利范畴。
