一种跳舞踏步机的制作方法

本实用新型涉及一种跳舞踏步机，属于运动器材技术领域。

背景技术：

申请号201520627726.8一种多功能跳舞踏步机，左底板上固定有中部向上凸起的第一弹性板，该第一弹性板的另一端设有第一滚轮组，且该第一弹性板的中部固定有左踏板；右底板，该右底板上固定有中部向上凸起的第二弹性板，该第二弹性板的另一端设有第二滚轮组，且该第二弹性板的中部固定有右踏板；呈竖向的旋转轴，该左底板和该右底板通过该旋转轴枢接在一起。该实用新型结构复杂，不实用。

技术实现要素：

为了克服现有技术的不足,本实用新型提供一种跳舞踏步机。

一种跳舞踏步机，底座的后部两侧分别有支撑板，支撑板上有孔，固定连杆的两端分别连接支撑板的孔，固定连杆的一端通过防松螺母固定连接，固定连杆连接固定连杆的上孔中，固定连杆的两端分别连接隔套，固定连杆的下部有孔，固定连杆的下部孔连接第一拉簧轴，第一拉簧轴的两端分别连接第一拉簧、第二拉簧,固定连杆的前叉臂两侧分别有孔，固定连杆的前叉臂两侧孔通过轴杆连接调节连杆，调节连杆的前叉臂两侧分别有孔，调节连杆的前叉臂两侧孔分别通过销轴连接支撑连杆的调节孔，支撑连杆的前端有孔，支撑连杆的前端孔通过螺栓轴连接底座的前部支撑板，第二拉簧轴固定在底座的内腔，第二拉簧轴的两端分别连接第一拉簧、第二拉簧,调节连杆的中轴孔通过插销与脚踩踏板的高度孔连接。

脚踩踏板的前底部连接缓冲垫板；底座的底部连接垫板；支撑连杆有2个调节孔；脚踩踏板的高度孔有2个以上。

本实用新型的优点是支撑连杆有2个调节孔，脚踩踏板推动调节连杆和固定连杆拉动固定在底座上的弹簧，做上下幅度运动，踏板踩下去会弹回来；根据需求滑动调节连杆，在踏板上选择适合的高度孔位用插销固定。

踏步机处于静止状态下，把折叠在底座上的支撑拉杆滑入调节拉杆的三角固定U内，对好孔位，插入短插销将踏板1固定好。

根据需求调节踏板和支撑连杆上的孔位来调节踏板高度，脚后跟朝踏板的限位点。

附图说明

当结合附图考虑时，通过参照下面的详细描述，能够更完整更好地理解本实用新型以及容易得知其中许多伴随的优点，但此处所说明的附图用来提供对本实用新型的进一步理解，构成本实用新型的一部分，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定，如图其中：

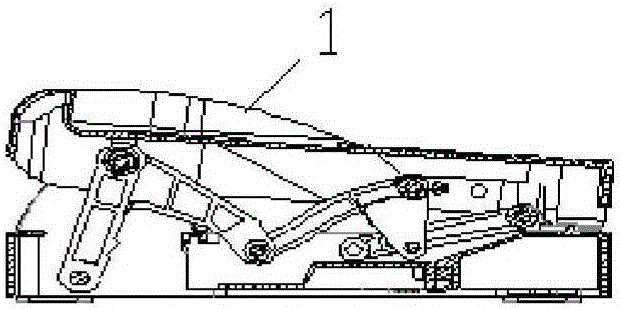

图1为本实用新型的结构示意图。

图2为本实用新型的状态之一结构示意图。

图3为本实用新型的状态之二结构示意图。

图4为本实用新型的状态之三结构示意图。

图5为本实用新型的状态之四结构示意图。

图6为本实用新型的部件分立结构示意图。

下面结合附图和实施例对本实用新型进一步说明。

具体实施方式

显然，本领域技术人员基于本实用新型的宗旨所做的许多修改和变化属于本实用新型的保护范围。

本技术领域技术人员可以理解，除非特意声明，这里使用的单数形式“一”、“一个”、“所述”和“该”也可包括复数形式。应该进一步理解的是，本实用新型的说明书中使用的措辞“包括”是指存在所述特征、整数、步骤、操作、元件和/或组件，但是并不排除存在或添加一个或多个其他特征、整数、步骤、操作、元件、组件和/或它们的组。应该理解，当我们称元件被“连接”或“耦接”到另一元件时，它可以直接连接或耦接到其他元件，或者也可以存在中间元件。此外，这里使用的“连接”或“耦接”可以包括无线连接或耦接。这里使用的措辞“和/或”包括一个或更多个相关联的列出项的任一单元和全部组合。

本技术领域技术人员可以理解，除非另外定义，这里使用的所有术语包括技术术语和科学术语具有与本实用新型所属领域中的普通技术人员的一般理解相同的意义。还应该理解的是，诸如通用字典中定义的那些术语应该被理解为具有与现有技术的上下文中的意义一致的意义，并且除非像这里一样定义，不会用理想化或过于正式的含义来解释。

为便于对本实用新型实施例的理解，下面将结合附图以几个具体实施例为例做进一步的解释说明，且各个实施例并不构成对本实用新型实施例的限定。

实施例1：如图1、图2、图3、图4、图5、图6所示，一种跳舞踏步机，底座2的后部两侧分别有支撑板，支撑板上有孔，固定连杆4的两端分别连接支撑板的孔，固定连杆4的一端通过防松螺母13固定连接，固定连杆4连接固定连杆3的上孔中，固定连杆3的两端分别连接隔套5，固定连杆3的下部有孔，固定连杆3的下部孔连接第一拉簧轴9，第一拉簧轴9的两端分别连接第一拉簧16、第二拉簧21,固定连杆3的前叉臂两侧分别有孔，固定连杆3的前叉臂两侧孔通过轴杆12连接调节连杆8，调节连杆8的前叉臂两侧分别有孔，调节连杆8的前叉臂两侧孔分别通过销轴11连接支撑连杆7的调节孔，支撑连杆7的前端有孔，支撑连杆7的前端孔通过螺栓轴14连接底座2的前部支撑板，第二拉簧轴19固定在底座2的内腔，第二拉簧轴19的两端分别连接第一拉簧16、第二拉簧21,调节连杆8的中轴孔通过插销10与脚踩踏板1的高度孔连接，脚踩踏板1的前底部连接缓冲垫板6，垫板15连接在底座2的底部。

支撑连杆7有2个调节孔，脚踩踏板1推动调节连杆8和固定连杆3拉动固定在底座2上的弹簧16，做上下幅度运动，踏板踩下去会弹回来；根据需求滑动调节连杆，在踏板1上选择适合的高度孔位用插销10固定。

踏步机处于静止状态下，把折叠在底座2上的支撑拉杆7滑入调节拉杆8的三角固定U内，对好孔位，插入短插销11将踏板1固定好。

根据需求调节踏板1和支撑连杆7上的孔位来调节踏板高度，脚后跟朝踏板的限位点。

如上所述，对本实用新型的实施例进行了详细地说明，但是只要实质上没有脱离本实用新型的发明点及效果可以有很多的变形，这对本领域的技术人员来说是显而易见的。因此，这样的变形例也全部包含在本实用新型的保护范围之内。
