可收容式跑步机防摔板装置的制作方法

本实用新型涉及跑步机技术领域，更具体地说涉及一种跑步的安全防摔设备。

背景技术：

CN205182088U公开了一种跑步机安全防摔装置，它虽然能起到较好的防摔效果，其不足之处是：这种防摔装置不可以收容，在跑步机运输过程中占用空间较大，客户无法根据需要将防摔板打开或收容到跑步机的下方。

技术实现要素：

本实用新型的目的就是针对现有技术之不足，而提供一种可收容式跑步机防摔板装置，它的防摔板装置可以收容到跑步机的下方，还可以滑动调整。

本实用新型的技术解决措施如下：

可收容式跑步机防摔板装置，包括跑步机本体，跑步机本体上设置有跑步支架，跑步传输带安装在跑步支架上，在跑步支架的二个边框上成型或固定有导轨，防摔板插套在导轨中，防摔板通过螺钉与导轨固定在一起。

所述防摔板由硬质板表面粘接固定有一层弹性胶板构成，导轨上成型有螺孔，防摔板上成型有螺钉穿过孔，螺钉螺接在导轨上的螺孔中且穿过螺钉穿过孔。

本实用新型的有益效果在于：

它的防摔板装置可以收容到跑步机的下方，还可以滑动调整。

附图说明：

图1为本实用新型中防摔板拉出时的结构示意图；

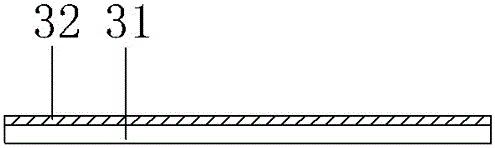

图2为防摔板的剖视图；

图3为防摔板的主视图；

图4为本实用新型中防摔板推入导轨中时本实用新型的结构示意图。

图中：1、跑步机本体；11、跑步支架；12、跑步传输带；2、导轨；3、防摔板；4、螺钉；21、螺孔；31、硬质板；32、弹性胶板；33、螺钉穿过孔。

具体实施方式：

实施例：见图1至4所示，可收容式跑步机防摔板装置，包括跑步机本体1，跑步机本体1上设置有跑步支架11，跑步传输带12安装在跑步支架11上，在跑步支架11的二个边框上成型或固定有导轨2，防摔板3插套在导轨2中，防摔板3通过螺钉4与导轨2固定在一起。

所述防摔板3由硬质板31表面粘接固定有一层弹性胶板32构成，导轨2上成型有螺孔21，防摔板3上成型有螺钉穿过孔33，螺钉4螺接在导轨2上的螺孔21中且穿过螺钉穿过孔33。

工作原理：本实用新型的防摔板3的硬质板31上表面粘接固定有弹性胶板32，防摔板3悬空于地面具有一定的弹性，所以当人从跑步输送带12上掉落到防摔板3上时，防摔板3对人有一定的缓冲作用，从而防止从跑步输送带12上掉落下来的人摔倒。

如果想拆下防摔板3时，将螺钉4松开取走，将防摔板3推入导轨2中并采用螺钉4固定即可，形成图4所示状态。

防摔板3滑动调整时，松开螺钉4，将防摔板3沿导轨2滑动，再通过螺钉4插套在与原来不同位置的螺钉穿过孔33中，从而实现防摔板的滑动调整。
