一种可双向运动复位的多功能健腹轮的制作方法

本实用新型涉及健身器具领域，特别涉及一种可双向运动复位的多功能健腹轮。

背景技术：

健腹轮是一种可锻炼肌肉、关节、减轻体重的小型推动器。材质一般为优质工程塑料，设计简洁，外形美观，坚固耐用，使用方便，用于锻炼腹部，腰臀部，手臂上等身体各部位的赘肉，由于锻炼时所需要的场地简单， 便于居家使用。

技术实现要素：

本实用新型的目的，设计一种可双向运动复位的多功能健腹轮。

本实用新型是通过下述技术方案实现的：一种可双向运动复位的多功能健腹轮，包括扶手、进退轮、侧橡胶复位轮、复位轮固定桶、中心管，侧橡胶复位轮卷绕有橡胶带，两只进退轮左右对称设置，且其中一只进退轮设置卡壳，另一只设置卡槽，卡壳扣入卡槽内使两只进退轮组合为一体，组合的两只进退轮内设置侧橡胶复位轮、复位轮固定桶、中心管，所述侧橡胶复位轮和复位轮固定桶插接为一体，且两者连接后内部还设置中心管，中心管上设置固定螺栓孔，复位轮固定桶也设置螺栓孔，固定螺栓穿插三者的螺栓孔将三者连接为一体；所述进退轮内侧设置有滚轮固定管（12），滚轮固定管头端设置的虎口夹，虎口夹夹中心管的头端和尾端，滚轮固定管外侧设置扶手插孔，扶手设置扶手连接插管，连接插管头端内设置金属塞扣三角簧片，扶手连接插管插入扶手插孔中并串入中心管内，中心管和扶手连接管串联，扶手连接在进退轮上。

作为优选所述进退轮朝内还设置有绕内壁一周的插槽孔和插柱，插槽孔和插柱分别设置在不同的两只进退轮上，两者插合连接使两只进退轮成为一体。

作为优选所述侧橡胶复位轮上设置有橡胶带卡槽，橡胶带头端和末端设置有金属紧片，橡胶带末端的金属紧片插入橡胶带卡槽内，所述进退轮也设置有进退轮橡胶带卡槽，橡胶带头端的金属紧片插入进退轮橡胶带卡槽内。

作为优选所述复位轮固定桶的边沿还设置有卡槽扣，匹配卡槽扣侧橡胶复位轮设置卡槽内槽，卡槽扣扣接入卡槽内槽内。

作为优选所述进退轮内还设置限位定扣。

作为优选所述进退轮外包裹有橡胶防滑轮。

作为优选所述中心管的固定螺栓孔内还设置卡柱片，卡柱片扣押扶手管内的金属塞扣三角簧片。

本实用新型的有益效果为：本设计完全没有利用现有技术的金属弹簧作为复位工具，而是采用了可拉伸复位的橡胶带，橡胶带的头端和尾端都由金属片锁死，然后可以直接插入进退轮和侧橡胶复位轮中，插合设置非常简单，组装方便，更重要的是，解决了进退问题，传统的健腹轮因为是采用的金属弹簧，只会存在进或退1个选择方形，要松开让弹簧复位后再推，而且长度也有限制，而本产品只需要进行不同厚度的橡胶带设计就可以达到极度的拉伸距离，也不存在绕卷的问题；进退轮的设置也不同于现有技术的分为左右两边，因为不需要金属弹簧的中轴部分所以，我们可以直接将进退轮只设置成一个轮体，不用在设置成串字形，增加制作的工本费。

附图说明

图1为整体解剖结构图，

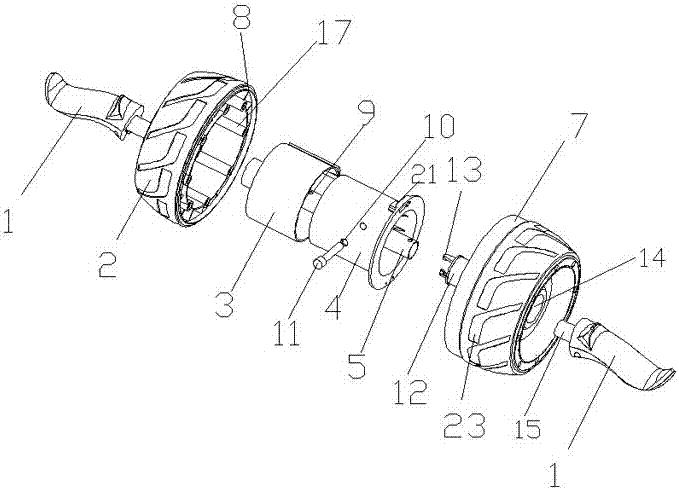

图2为整体爆炸结构图，

图3中心部位解剖结构图，

图4为橡胶带展开结构图。

具体实施方式

下面通过实施例，结合附图，对本实用新型的技术方案作进一步具体的说明：

如图1-4所示一种可双向运动复位的多功能健腹轮，包括扶手（1）、进退轮（2）、侧橡胶复位轮（3）、复位轮固定桶（4）、中心管（5），侧橡胶复位轮卷绕有橡胶带（6），两只进退轮左右对称设置，且其中一只进退轮设置卡壳（7），另一只设置卡槽（8），卡壳扣入卡槽内使两只进退轮组合为一体，组合的两只进退轮内设置侧橡胶复位轮、复位轮固定桶、中心管，所述侧橡胶复位轮和复位轮固定桶插接为一体，且两者连接后内部还设置中心管，中心管上设置固定螺栓孔（9），复位轮固定桶也设置螺栓孔（10），固定螺栓（11）穿插三者的螺栓孔将三者连接为一体；所述进退轮内侧设置有滚轮固定管（12），滚轮固定管头端设置的虎口夹（13），虎口夹夹中心管的头端和尾端，滚轮固定管外侧设置扶手插孔（14），扶手设置扶手连接插管（15），连接插管头端内设置金属塞扣三角簧片（16），扶手连接插管插入扶手插孔中并串入中心管内，中心管和扶手连接管串联，扶手连接在进退轮上。

作为优选所述进退轮朝内还设置有绕内壁一周的插槽孔（17）和插柱（18），插槽孔和插柱分别设置在不同的两只进退轮上，两者插合连接使两只进退轮成为一体。

作为优选所述侧橡胶复位轮上设置有橡胶带卡槽（19），橡胶带头端和末端设置有金属紧片（20），橡胶带末端的金属紧片插入橡胶带卡槽内，所述进退轮也设置有进退轮橡胶带卡槽，橡胶带头端的金属紧片插入进退轮橡胶带卡槽内。

作为优选所述复位轮固定桶的边沿还设置有卡槽扣（21），匹配卡槽扣侧橡胶复位轮设置卡槽内槽，卡槽扣扣接入卡槽内槽内。

作为优选所述进退轮内还设置限位定扣（22）。

作为优选所述进退轮外包裹有橡胶防滑轮（23）。

作为优选所述中心管的固定螺栓孔内还设置卡柱片（24），卡柱片扣押扶手管内的金属塞扣三角簧片。

实施方式：组装方式，先将复位轮固定桶插入中心管，并将中心管由固定螺栓固定好，再组合侧橡胶复位轮和复位轮固定桶左右相互插入组拼好，然后再侧橡胶复位轮（3）、复位轮固定桶组拼好的部件左右分别组拼上进退轮，进退轮的组合可以由插槽孔（17）和插柱（18）进行第一次组扣再由外表的卡壳和卡槽在边沿进行组扣，然后再在进退轮的外部扶手插孔内扶手连接插管插入扶手插孔中并串入中心管内，中心管和扶手连接管串联，扶手连接在进退轮上，这样就组成了我们的产品，在使用的时候双手握住扶手，前进或后退滚动即可运动，前进或后退的时候侧橡胶复位轮上设置有橡胶带卡槽（19），橡胶带头端和末端设置有金属紧片（20），橡胶带末端的金属紧片插入橡胶带卡槽内，所述进退轮也设置有进退轮橡胶带卡槽，橡胶带头端的金属紧片插入进退轮橡胶带卡槽内，橡胶带会被卡扣后进行拉伸，运用橡胶带的复元能力，一旦收回力量，橡胶条就复原，可以达到自动和助力前进后退的技能能力。

本文中所描述的具体实施例仅仅是对本实用新型精神作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。
