一种发光发声的匹克球拍及其系统的制作方法

本发明涉及匹克球拍技术领域，尤其涉及一种发光发声的匹克球拍及其系统。

背景技术：

匹克球(Pickleball)是用球拍击球的一种运动，从美国西雅图的本不里奇岛兴起，是一种结合了网球、羽毛球和乒乓球的混合运动。“匹克”球的名称来自发明人之一的一条狗：在开始试打的时候，那条名为“匹克”的狗常常叼着球跑。

匹克球，一种用于2人或多人竞技运动的球拍，与网球类似，虽比网球活动量小，相比于羽毛球和乒乓球，活动度和活动量却大，但网球易受场地、器材的限制，不如匹克球方便及实惠，所以有人戏称匹克球是“穷人的网球”。在美国，匹克球在年轻人和老年人中已经逐渐普遍，现在已经成为中学体育课的常见运动项目，而中国目前这项运动还未兴起，但是在紧跟国际化脚步的中国，越来越多的人关注自己的身体健康并经常参加运动，匹克球作为一种运动量、场地、球拍成本方面占有绝对优势的运动在中国兴起可能仅是时间的问题。

目前市面上流行的球拍大多数以本质的为主，且吸汗带绑在手柄上，重量偏重，容易使人手臂酸软或手腕受伤，有的球拍用碳纤维材质来替代木质，重量得到较大程度的减轻，所以采用碳纤维材质的匹克球拍也是未来的一个发展趋势，但无论是采用木质的球拍还是碳纤维材质的球拍，都仅是拥有了球拍最近本的拍打功能，而在信息化、智能化的21世纪，功能上显得略为单一，若使匹克球运动和娱乐有机结合，增加一些发光发声等方面的功能，则能使老中青幼都爱上这项运动，从而使匹克球拍得到广泛应用。

技术实现要素：

本发明提供一种发光发声的匹克球拍及其系统，解决了设置一种内设发光发声电路板的匹克球拍并提供一种应用于所述匹克球拍的发光发声匹克球拍系统来增加匹克球拍在发光发声等方面的娱乐功能的技术问题。

为解决以上技术问题，本发明提供一种发光发声的匹克球拍，设有球拍主体和拍柄，所述拍柄连接于球拍主体的一侧，所述球拍主体包括面板、底板和夹于所述面板与底板中的填充板，还设有包围所述面板、底板与填充板合成的层板周边的拍框，所述拍框外还紧密嵌合有LED灯带，所述LED灯带连接在嵌合于所述拍柄中的发光发声电路板上，所述发光发声电路板包括主控单元、声控单元、电源单元和所述LED灯带所属的发光单元；所述主控单元设有主控芯片及LED指示灯，所述声控单元设有发声喇叭，所述电源单元设有充电电池、充电接口及按键开关；所述拍柄外表面设有与所述按键开关、充电接口、LED指示灯、发声喇叭嵌合的按键开关孔、充电接口孔、LED指示灯孔及发声喇叭孔。

具体地，所述面板、底板采用碳纤维材料；所述填充板采用蜂窝铝材料；所述手柄外层采用软胶包套。

进一步地，所述拍柄包括有用于连接所述球拍主体的连接部分和用于手持的手握部分。

更进一步地，所述LED指示灯孔及发声喇叭孔设于所述连接部分；所述按键开关孔及充电接口孔设于所述手握部分的底面。

本发明还提供一种发光发声的匹克球拍系统，所述系统用于匹克球拍，设有主控单元及连接所述主控单元的发光单元、声控单元和电源单元，所述电源单元还连接所述发光单元及声控单元；

所述主控单元设有主控芯片、LED指示灯、按键开关及存储芯片，所述主控芯片用于检测所述按键开关、发光单元、声控单元和电源单元的运行状态并生成对应的LED灯带操作指令、LED指示灯操作指令、音效指令并发送到所述发光单元、LED指示灯、声控单元；

所述LED指示灯用于根据所述LED指示灯操作指令亮灭；所述存储芯片用于存储供所述声控单元调取的音效文件、所述主控芯片产生的缓存数据；所述发光单元设有LED灯带，用于接收所述LED灯带操作指令并发出对应的灯光；所述声控单元设有发声子单元，所述发声子单元设有发声喇叭及连接所述发声喇叭的功放驱动电路，用于接收所述主控单元的音效指令并在所述存储芯片中调取到对应的音效文件而发声；所述电源单元设有充电电池及充电接口，用于为所述主控单元、发光单元及声控单元提供稳定的工作电源。

进一步地，所述声控单元还设有录音子单元；

所述录音子单元设有录音芯片及声音探头，所述录音芯片用于录制外部声音并存储在存储芯片中的音效文件中作为用户自录入音效，所述音效文件中还包括程序自设定音效；所述声音探头用于检测到匹克球拍打在匹克球拍上的声音并发送拍打确认信号到所述主控芯片，或用于测量匹克球拍的挥动分贝值并将所述挥动分贝值发送到所述主控芯片；

所述主控单元还用于接收所述拍打确认信号并发出所述LED灯带操作指令到所述LED灯带和发出所述音效指令到所述声控单元；或所述主控单元还用于接收并比较所述挥动分贝值，若所述挥动分贝值超过程序预设分贝值，则发出所述LED灯带操作指令到所述LED灯带和发出所述音效指令到所述声控单元。

进一步地，所述LED指示灯包含至少2个不同发光颜色的LED灯。

进一步地，所述充电电池采用3.7V充电锂电池，所述充电接口采用5V充电标准。

进一步地，所述功放驱动电路采用AB类或D类功率放大器。

进一步地，所述匹克球拍，设有球拍主体和拍柄，所述拍柄连接于球拍主体的一侧，所述球拍主体包括面板、底板和夹于所述面板与底板中的填充板，还设有包围所述面板、底板与填充板合成的层板周边的拍框，所述主控单元、声控单元、电源单元和发光单元集成在发光发声电路板上，所述发光发声电路板嵌合于所述匹克球拍的拍柄中，留有所述LED灯带紧密嵌合于所述匹克球拍的拍框外。

本发明提供的一种发光发声的匹克球拍及其系统，设置一种内设发光发声电路板的匹克球拍，并提供一种应用于所述匹克球拍的发光发声匹克球拍系统，增加了匹克球拍在发光发声等方面的功能，使匹克球运动和娱乐有机结合，增加了趣味性和娱乐性，适用于广大老中青幼；匹克球拍的主体采用碳纤维材质，重量轻，手柄采用软胶包套，比吸汗带耐用且手感更舒适。

附图说明

图1是本发明实施例提供的一种发光发声的匹克球拍平放的立体结构示意图；

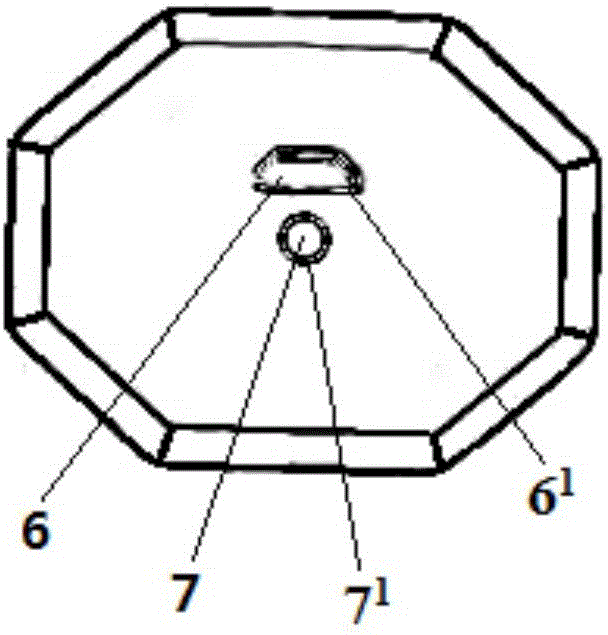

图2是本发明实施例提供的图1的右视图；

图3是本发明实施例提供的一种发光发声的匹克球拍系统的模块概图；

图4是本发明实施例提供的一种发光发声的匹克球拍系统在图3基础上的具体模块结构图。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述。以下仅为较佳实施例，不构成对本发明保护范围的限制。

参见图1，是本发明实施例提供的一种发光发声的匹克球拍平放的立体结构示意图。在本实施例中，一种发光发声的匹克球拍，设有球拍主体1和拍柄2，所述拍柄2连接于球拍主体1的一侧，所述球拍主体1包括面板11、底板12(被遮蔽，图中未标示)和夹于所述面板11与底板12中的填充板13(被遮蔽，图中未标示)，还设有包围所述面板11、底板12与填充板13合成的层板周边的拍框123。特别地，在所述拍框123外还紧密嵌合有LED灯带3，所述LED灯带3连接在嵌合于所述拍柄2中的发光发声电路板(被遮蔽，图中未标识)上，所述发光发声电路板包括主控单元、声控单元、电源单元和所述LED灯带3所属的发光单元；所述主控单元设有主控芯片及LED指示灯4，所述声控单元设有发声喇叭5，所述电源单元设有充电电池、充电接口6及按键开关7；所述拍柄2外表面设有与所述按键开关7、充电接口6、LED指示灯4、发声喇叭5嵌合的按键开关孔7¹、充电接口孔6¹、LED指示灯孔4¹及发声喇叭孔5¹。

在本实施例中，所述面板11、底板12采用碳纤维材料，因为碳纤维材料是一种轻型的且坚固的新型材料，相比传统的木质材料，性价比更高；所述填充板13采用蜂窝铝材料，强度高，重量轻，平整度好；所述手柄外层采用软胶包套，比吸汗带耐用且手感更舒适。

所述拍柄2为一体结构，但可以分成两个部分来描述，包括有用于连接所述球拍主体1的连接部分21和用于手持的手握部分22。所述LED指示灯4孔及发声喇叭孔5¹设于所述连接部分21；所述按键开关孔7¹及充电接口孔6¹设于所述手握部分22的底面S，参见图2，是本发明实施例提供的图1的右视图，可明显看到所述按键开关7和充电接口6及按键开关孔7¹和充电接口孔6¹。

参见图3，是本发明实施例提供的一种发光发声的匹克球拍系统的模块概图。本发明提供的一种发光发声的匹克球拍系统，用于匹克球拍，特别是上述的一种发光发声的匹克球拍，所述系统设有主控单元10及连接所述主控单元10的发光单元20、声控单元30和电源单元40，所述电源单元40还连接所述发光单元20及声控单元30；

具体地，参见图4，是本发明实施例提供的一种发光发声的匹克球拍系统在图3基础上的具体模块结构图。所述主控单元10设有主控芯片101、LED指示灯102(也即图1中的LED指示灯4)、按键开关103(也即图1中的按键开关7)及存储芯片104，所述主控芯片101检测所述按键开关103、发光单元20、声控单元30和电源单元40的运行状态并生成对应的LED灯带操作指令、LED指示灯操作指令、音效指令并发送到所述发光单元20、LED指示灯102、声控单元30；所述LED指示灯102根据所述LED指示灯操作指令亮灭；所述存储芯片104存储供所述声控单元30调取的音效文件、所述主控芯片101产生的缓存数据；所述发光单元20设有LED灯带201(也即图1中的LED灯带3)，接收所述LED灯带操作指令并发出对应的灯光；所述声控单元30设有发声子单元301，所述发声子单元301设有发声喇叭及连接所述发声喇叭的功放驱动电路，接收所述主控单元10的音效指令并在所述存储芯片104中调取到对应的音效文件而发声；所述电源单元40设有充电电池401及充电接口402(也即图2中的充电接口6)，为所述主控单元10、发光单元20及声控单元30提供稳定的工作电源。

综上，各个单元结构之间的连接关系为，主控单元10的LED指示灯102、按键开关103、存储芯片104均连接主控芯片101，主控芯片101又连接所述发光单元20的LED灯带201、声控单元30的发声子单元301及录音子单元302、充电电池401，图4中连接到所述发光单元20和声控单元30外框的线表示与该模块中的每一个单元相连。

与上述的一种发光发声的匹克球拍对应的是，所述主控单元10、声控单元30、电源单元40和发光单元20集成在发光发声电路板上，所述发光发声电路板嵌合于所述匹克球拍的拍柄2中，留有所述LED灯带201(或LED灯带3)紧密嵌合于所述匹克球拍的拍框123外。

所述声控单元30还设有录音子单元302；所述录音子单元302设有录音芯片及声音探头，所述录音芯片录制外部声音并存储在存储芯片104中的音效文件中作为用户自录入音效，所述音效文件中还包括程序自设定音效；所述声音探头检测到匹克球拍打在匹克球拍上的声音并发送拍打确认信号到所述主控芯片101，或测量匹克球拍的挥动分贝值并将所述挥动分贝值发送到所述主控芯片101；所述主控单元10还接收并比较所述挥动分贝值，若所述挥动分贝值超过程序预设分贝值，则发出所述LED灯带201操作指令到所述LED灯带201和发出所述音效指令到所述声控单元30；或所述主控单元10还接收所述拍打确认信号并发出所述LED灯带操作指令到所述LED灯带201和发出所述音效指令到所述声控单元30。

所述LED指示灯102包含至少2个不同发光颜色的LED灯，本发明采用红灯和绿灯各一个。

所述充电电池401采用3.7V充电锂电池，所述充电接口402采用5V充电标准。

所述功放驱动电路302采用AB类或D类功率放大器；AB类功率放大器，它在讯号小时用A类工作模式，获得最佳线性，当讯号提高到某一电平时自动转为B类工作模式以获得较高的效率。普通机10瓦的AB类功放大约在5瓦以内用A类工作，由于播放音频时所需要的功率只有几瓦，因此AB类功放在大部分时间是用A类功放工作模式，只在出现音乐瞬态强音时才转为B类。这种设计可以获得优良的音质并提高效率减少热量，是一种颇为合乎逻辑的设计；D类功率放大器，这种设计亦称为数码功放，D类放大的晶体管一经开启即直接将其负载与供电电源连接，电流流通但晶体管无电压，因此无功率消耗。当输出晶体管关闭时，全部电源供应电压即出现在晶体管上，但没有电流，因此也不消耗功率，故理论上的效率为百分之百，D类功放放大的优点是效率最高，几乎不产生热量，因此无需大型散热器，机身体积与重量显著减少，理论上失真低、线性佳。

总体来说，本发明实施例提供的一种发光发声的匹克球拍系统可实现的功能有：

1.发光发声：感应一个匹克球拍打在球拍上的动作或有检测到挥动分贝值达到一定音量(程序预设分贝值)时，喇叭发声并伴有LED灯带201发光20秒(音源为12种的10秒声音信号，前十种为程序自设定音效，最后2种音效为用户自录入音效)，用户通过单击按键开关103(顺序切换)选择喜欢的音效播放，在切换后，播放出当前的音效，并记忆当前的音效组号(每一种音效都有一个对应的组号)，下次开机状态下音频的播放就从这一组号开始；

2.开关机：关机状态下，用户长按所述按键开关103保持5秒即开机，在开机状态下30分钟内无感应到拍球的声音后，自动关机，关机后重新长按所述按键开关103即可唤醒；

3.录音：用于用户自己录入其他音效，在开机状态下双连击所述按键开关103后，红灯开始闪烁，并开始录音，录音的时间为10秒，录音完成后，红灯长亮，用户在5秒内再次按下按键开关103即保存当前的录音到所述存储芯片104上(闪存)，而录音的保存采用两组循环覆盖的方式；

4.供电：采用3.7V可充电锂电池供电，充电接口402采用5V充电标准，用LED低电报警(电池低于10％红灯快速闪烁)，正在充电时绿灯闪烁，充满后绿灯长亮，断开充电接口402时，红灯绿灯熄灭。

需要说明的是，上述4点功能只是作为实施例，在该系统的基础上，在主控芯片101的可编程基础上，可相应地更改功能的具体实现细则，也可以扩展其他的功能。

以上所述是本发明的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也视为本发明的保护范围。
