体育健身深蹲架的制作方法

本发明涉及体育设备技术领域，尤其涉及一种体育健身深蹲架。

背景技术：

随着人们对健康体育锻炼越来越重视，日常健身成了人们生活之中必不可少的一门功课，人们在健身的过程中，深蹲练习是三大力量训练之一，在训练过程中尤为重要，但是现有的深蹲架有多种，专利号2014200157639本实用新型公开了一种防护型深蹲架，属于运动器材设备技术领域，包，防止了杠铃会意外脱手带来的安全隐患，确保了使用者的身体健康。但在使用的过程中有以下缺陷：1在锻炼过程中人扛杠铃位置固定，达不到自由深蹲的锻炼效果，人们不方便调整自己的位置与姿势；2一个人锻炼效果差，需要有人帮助才能达到更好的锻炼效果，因为在锻炼的时候，越是在举不动的时候，锻炼效果越佳，但是如果没有人在一边帮助，其危险性也是增大的，从而造成锻炼效果差；3在初次锻炼的时候，不利于新手学习自由深蹲的动作。

技术实现要素：

为了至少克服上述一种技术问题，本发明提供了一种体育健身深蹲架，采用的技术方案如下：

体育健身深蹲架，包括主支架、副支架和底支架，主支架上设有对称的二组挂钩，挂钩用于挂住杠铃，人们可以根据自身高度合适调整，其特征在于，主支架上设有长方形通孔，主支架的内侧设有长方形凹槽，前后主支架之前设有支撑杆，支撑杆的二端固定于在长方形凹槽中，支撑杆在长方形凹槽中可以自由滑动，支撑杆的二端设有通孔，固定螺栓通过通孔将支撑杆固定在主支架上，支撑杆的下部整齐开设一排螺孔，主支架上还设有通孔，固定插销通过通孔将副支撑杆固定在前后主支架上，副支撑杆二端开设有通孔，通孔用于插销将副支撑杆固定，支撑杆与副支撑杆上开设有整齐一排通孔，副支撑杆上的通孔与支撑杆上的螺孔相对应，支撑杆与副支撑杆之前设有一排竖杆，竖杆的上部设有螺纹，竖杆与支撑杆通过螺纹连接，竖杆上套有高弹性弹簧，将弹簧套在竖杆上，长方形凹槽的上部高度与长方形通孔的高度相同，长方形凹槽的长度大于长方形通孔的长度，将副支撑杆向下移，弹簧安装好后，再将副支撑杆向上移并套在竖杆上，然后通过插销将副支撑杆固定好，整个设备的材料都为金属材料。

为了更好提高提高设备的保护效果，支撑杆的上部形状为波浪形，当使用的时候杠铃杆可以刚好卡在波浪形的凹槽中，从而使整个设备更好地安全可靠不使。

本发明具有以下优点：

1，设计新颖独特，成本低廉，适于全面推广和应用。

2，安全系数高，使用时安全方便，即使一个人也可以轻松随意地进行深蹲锻炼，锻炼效果显著，特别是新手锻炼起来效果更好，而且在大重量刺激肌肉的时候不容易扭伤。

附图说明

图1是本发明体育健身深蹲架侧面结构图。

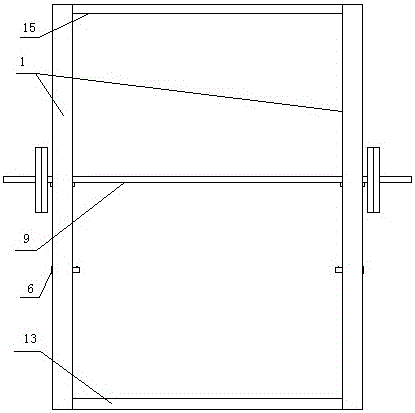

图2是本发明体育健身深蹲架主视图。

图3是本发明体育健身深蹲架蹲下时的状态图。

图4是本发明体育健身深蹲架的主支架结构图。

具体实施方式

实施例1

如图1、2、3、4所示

体育健身深蹲架，包括主支架1、副支架15和底支架13，主支架1上设有对称的二组挂钩2，主支架1上设有长方形通孔3，主支架1的内侧设有长方形凹槽12，前后主支架1之前设有支撑杆10，支撑杆10的二端固定于在长方形凹槽12中，支撑杆10在长方形凹槽12中可以上下自由滑动，支撑杆10的二端设有通孔，固定螺栓11通过通孔将支撑杆10固定在主支架1上，支撑杆10的下部整齐开设一排螺孔，主支架1上还设有通孔14，固定插销6通过通孔14将副支撑杆5固定在前后主支架1上，副支撑杆5二端开设有通孔，通孔用于插销6将副支撑杆5固定，支撑杆10与副支撑杆5上开设有整齐一排通孔，副支撑杆15上的通孔与支撑杆10上的螺孔相对应，支撑杆10与副支撑杆之前设有一排竖杆7，竖杆7上套有高弹性弹簧，长方形凹槽12的上部高度与长方形通孔3的高度相同，长方形凹槽12的长度大于长方形通孔3的长度，支撑杆10的上部形状为波浪形。使用时，锻炼人员根据自己的需要将杠铃调整到合适的位置，将杠铃杠9放入支撑杆的波浪形凹槽之中，此时锻炼人员可以慢慢地自由往下蹲，由于弹簧的作用，人们的动作可以尽可能地做到更慢，这更有利于锻炼人员掌握好锻炼的节奏，也有利于提高锻炼效果，因为动作越慢对肌肉刺激的效果越显著。当遇到大重量的时候，可以根据需要调整更换强度更高的弹簧，让人们能冲刺大重量深蹲的同时，不需人员的保护，从而可以节约人力。

以上所述，仅为本发明的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本发明的保护范围之内。因此，本发明的保护范围应以所述权利要求的保护范围为准。
