一种新型多用途跑步机的制作方法

本发明涉及运动器械领域，尤其涉及一种新型多用途跑步机。

背景技术：

随着社会经济水平的提高，生活节奏的加快，人们对健康的需求日趋迫切，跑步机可以实现人们在家里就进行长跑运动，然而现有的跑步机大多功能单一，难以满足大部分消费者需求。

技术实现要素：

发明目的：为了克服现有技术中存在的不足，本发明提供一种新型多用途跑步机。

技术方案：为实现上述目的，本发明的一种新型多功能跑步机，包括跑步带单元、跑步带支撑单元、显示单元、风箱单元和扶手单元；所述跑步带单元平行设置在跑步带支撑单元上；所述风箱单元出风口方向与跑步带单元的跑步带方向平行；所述跑步带支撑单元的前部与风箱单元出风口下部固定连接；所述显示单元倾斜设置在风机单元顶部；所述扶手单元的底部与风箱单元铰链连接。

进一步的，所述支撑单元包括液压支撑脚和尾部支撑板；四所述液压支撑脚的液压缸分别固定在风箱单元的底面四角；所述液压支撑脚的液压活塞杆末端为球面结构，其球面与地面接触；所述尾部支撑板为半圆柱形结构，尾部支撑板横向设置在跑步带支撑单元尾部底面，尾部支撑板的圆柱弧面与地面接触；

进一步的，所述风箱单元包括风箱、入风口面罩、风扇、电热丝、出风口导风板和出风口导流板角度控制旋钮；所述风箱为前后贯通的方形箱体结构；所述风扇和电热丝设置在风箱内部；所述入风口面罩设置在风箱入风口；若干所述出风口导风板横向设置在风箱出风口，并从上至下阵列分布；所述出风口导流板角度控制旋钮设置在风箱侧壁。

进一步的，所述扶手单元包括扶手、扶手支撑板和坐板；两所述扶手支撑板的底部对称设置在风箱的出风口上部两侧；所述坐板为平板结构，其两端分别连接两扶手支撑板侧壁；两所述扶手分别与两扶手支撑板顶部固定连接。

进一步的，所述述扶手支撑板底部与风箱的连接处为铰链连接，扶手单元绕铰链连接处旋转至坐板所在面水平，使扶手单元成座椅状。

进一步的，所述扶手末端对称设有晾衣杆挂槽。

进一步的，所述晾衣杆横向放置在两晾衣杆挂槽上，或放置在跑步带支撑单元侧壁的晾衣杆放置槽内部。

有益效果：本发明的有益效果如下

(1)增加风箱功能，使跑步者可以在跑步过程中及时散热和驱散汗液；

(2)风箱的出风口出风方向可调，方便不同身高的运动者散热；

(3)扶手单元可转换成座椅结构，方便休息。

附图说明

附图1为本发明的第一视图；

附图2为本发明的第二视图；

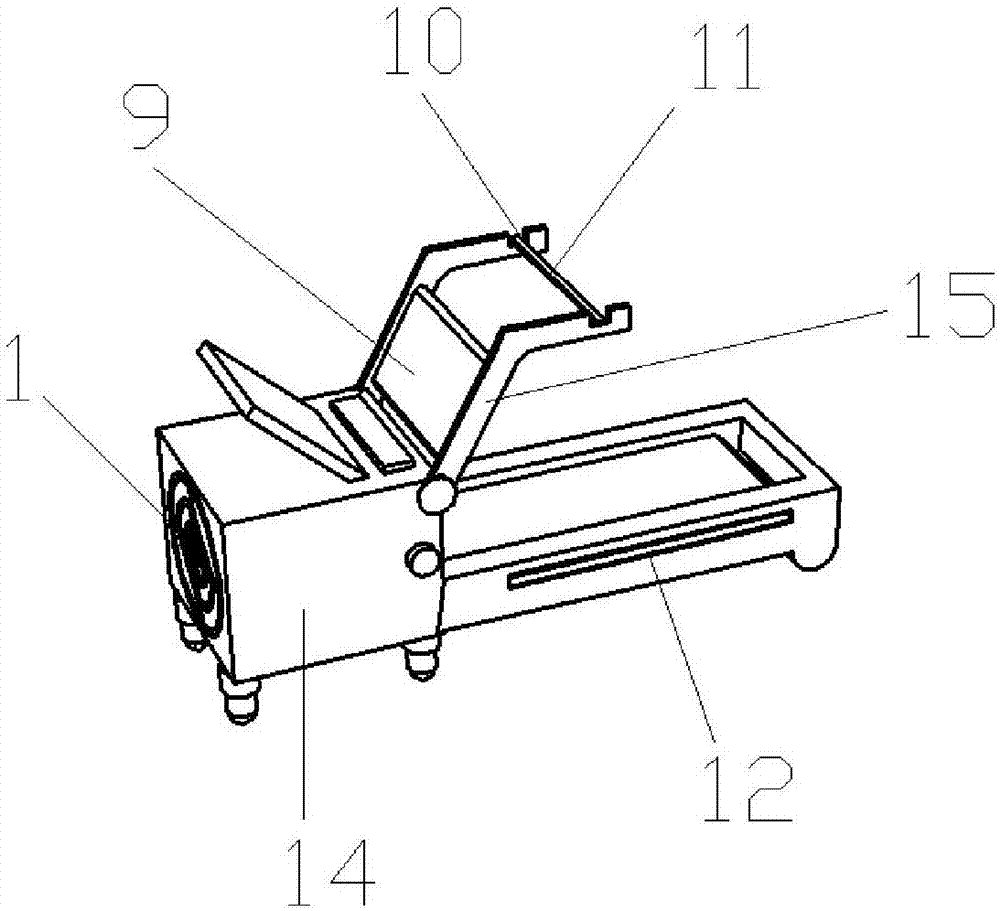

附图3为扶手单元转换成座椅结构过程示意图。

具体实施方式

下面结合附图对本发明作更进一步的说明。

如附图1和2所示，一种新型多功能跑步机，包括跑步带单元7、跑步带支撑单元13、显示单元1、风箱单元和扶手单元；所述跑步带单元平行设置在跑步带支撑单元上；所述风箱单元出风口方向与跑步带单元7的跑步带方向平行；所述跑步带支撑单元13的前部与风箱单元出风口下部固定连接；所述显示单元1倾斜设置在风机单元3顶部；所述扶手单元的底部与风箱单元铰链连接。

如附图1和2所示，还包括支撑单元，支撑单元包括液压支撑脚4和尾部支撑板6；四所述液压支撑脚4的液压缸分别固定在风箱单元的底面四角；所述液压支撑脚4的液压活塞杆末端为球面结构，其球面与地面接触；所述尾部支撑板6为半圆柱形结构，尾部支撑板6横向设置在跑步带支撑单元13尾部底面，尾部支撑板6的圆柱弧面与地面接触；

如附图1和2所示，风箱单元包括风箱3、入风口面罩1、风扇、电热丝、出风口导风板8和出风口导流板角度控制旋钮5；所述风箱3为前后贯通的方形箱体结构；所述风扇和电热丝设置在风箱3内部；所述入风口面罩1设置在风箱3入风口；若干所述出风口导风板横向设置在风箱3出风口，并从上至下阵列分布；所述出风口导流板角度控制旋钮5设置在风箱3侧壁。

如附图1和2所示，扶手单元包括扶手2、扶手支撑板15和坐板9；两所述扶手支撑板15的底部对称设置在风箱3的出风口上部两侧；所述坐板9为平板结构，其两端分别连接两扶手支撑板15侧壁；两所述扶手2分别与两扶手支撑板15顶部固定连接。

如附图3所示，两所述扶手支撑板15底部与风箱3的连接处为铰链连接，扶手单元绕铰链连接处旋转至坐板9所在面水平，使扶手单元成座椅状。

如附图1和2所示，两所述扶手2末端对称设有晾衣杆挂槽10；还包括晾衣杆11，所述晾衣杆11横向放置在两晾衣杆挂槽10上，或放置在跑步带支撑单元13侧壁的晾衣杆放置槽10内部。

以上所述仅是本发明的优选实施方式，应当指出：对于本技术领域的普通技术人员来说，在不脱离本发明原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本发明的保护范围。

技术特征：

技术总结
本发明公开了一种新型多功能跑步机，包括跑步带单元、跑步带支撑单元、显示单元、风箱单元和扶手单元；所述跑步带单元平行设置在跑步带支撑单元上；所述风箱单元出风口方向与跑步带单元的跑步带方向平行；所述跑步带支撑单元的前部与风箱单元出风口下部固定连接；所述显示单元倾斜设置在风机单元顶部；所述扶手单元的底部与风箱单元铰链连接；本发明增加了风箱功能，使跑步者可以在跑步过程中及时散热和驱散汗液；风箱的出风口出风方向可调，方便不同身高的运动者散热；扶手单元可转换成座椅结构，方便休息。
