跳远踩线犯规检测装置的制作方法

本发明公开了一种跳远踩线犯规检测装置。

技术实现要素：

跳远比赛或训练时，跳远运动员踩线犯规的识别是非常重要的，目前主要靠目测，具有准确性差、主观性强等缺陷。现有技术中有的专利中发明了用一开关接通电路并通过灯亮或蜂鸣器响来提醒犯规的装置，其结构较为复杂，且成本高，不适合推广应用。

发明内容

本发明为了解决现有技术中存在的技术缺陷，公开了一种跳远踩线犯规检测装置。

本发明采用的技术方案如下：

一种跳远踩线犯规检测装置，包括起跳踏板和踩线检测踏板，且起跳踏板和踩线检测踏板之间设有明确的分界线，在所述的踩线检测踏板上平铺有干净的白纸，白纸与分界线对齐，白纸的两端缠绕在白纸卷筒上，一旦运动员踩线，就会白纸上留下脚印，视为踩线犯规。在所述的踩线检测踏板的底部还设有一个水槽，在所述的水槽内设有一个浮块，所述的水槽的侧壁上设有与其内部连通的细喷射水管，在所述的踩线检测踏板受到向下的力时，所述的浮块下沉，致使水槽中的水的水位上升，在细喷射水管中瞬间喷出水，视为踩线犯规提示。

进一步的，所述的白纸的长度大于踩线检测踏板的长度。

进一步的，所述的细喷射水管包括两个，分别安装在两个白纸卷筒的外侧。

进一步的，两个白纸卷筒中，一个是卷纸卷筒，一个是放纸卷筒。

进一步的，在所述的卷纸卷筒上设有一个手柄，所述的手柄驱动卷纸卷筒旋转，实现卷纸。

进一步的，所述的水槽的宽度和长度与踩线检测踏板的长度和宽度相等。

进一步的，所述的浮块的宽度和长度小于踩线检测踏板的长度和宽度。

进一步的，所述的细喷射水管的直径为1cm左右。

进一步的，水槽中水的高度要求满足：当浮块受到最小的压力时，其可以从细喷射水管中喷出。

进一步的，两个白纸卷筒通过支撑架支撑在踩线检测踏板的两侧。

踩线犯规检测原理如下：

正常情况下，运动员应踩上起跳踏板，而不踩上踩线检测踏板，视为合格起跳，而厚度约0.1mm的白纸平铺在踩线检测踏板上，并且与踩线检测踏板的分界线对齐，一旦运动员踩线，就会白纸上留下脚印，视为踩线犯规。在放纸卷筒上放一卷白纸，在卷纸卷筒上通过手柄实现卷纸；当某个运动员踩线犯规时，白纸上留下脏的脚印，为方便检测下一次跳远是否犯规，摇动手柄来卷纸，把留有脚印的白纸卷过。踩线检测踏板要比起跳踏板薄一些，当运动员踩线，踩线检测踏板的受力使正下方的浮块下沉，致使水槽中的水的水位上升，在细喷射水管中瞬间喷出水，视为踩线犯规提示。细喷射水管通过水槽壁面的小孔插入水槽中。本装置采用观察白纸上是否有脚印和是否细喷水的双重设置保障正确判断踩线犯规。

本发明的有益效果：

本装置采用观察白纸上是否有脚印和是否细喷水的双重设置保障正确判断踩线犯规。该发明结构简单，可方便多次使用，检测准确，值得大大推广应用。

附图说明

构成本申请的一部分的说明书附图用来提供对本申请的进一步理解，本申请的示意性实施例及其说明用于解释本申请，并不构成对本申请的不当限定。

图1跳远踩线犯规检测的示意图；

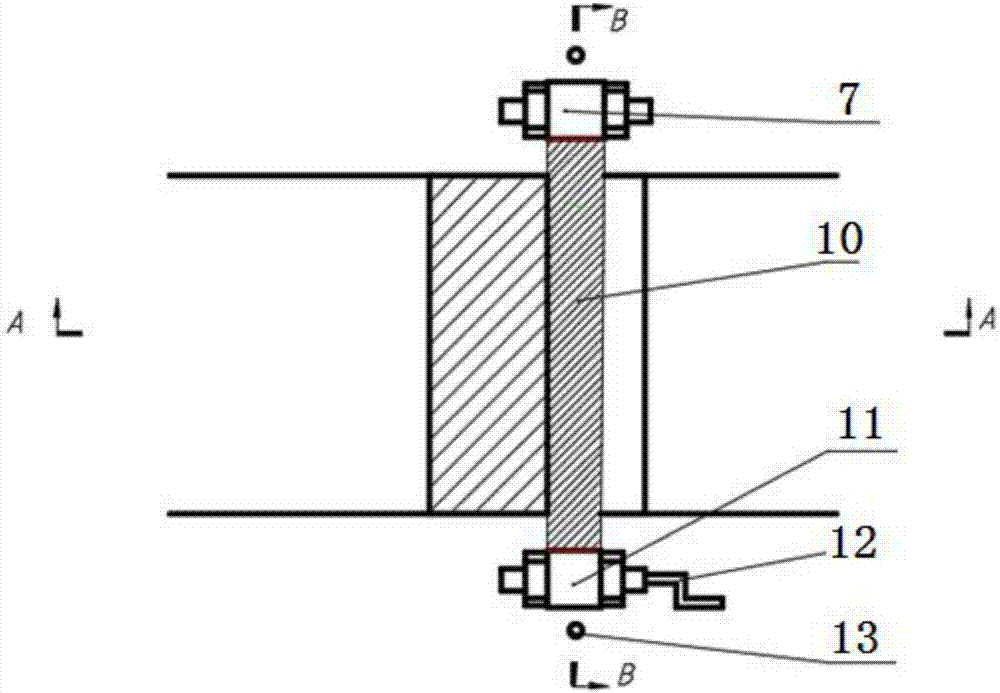

图2本发明的俯视图；

图3为图2的a-a剖视图；

图4为图2的b-b剖视图；

图中：1为混凝土跑道，2为起跳踏板，3为支撑架，4为踩线检测踏板，5为水，6为浮块，7为放纸卷筒，8为细喷射水管，9为水槽，10为白纸，11为卷纸卷筒，12为手柄，13为出水口。

具体实施方式

应该指出，以下详细说明都是例示性的，旨在对本申请提供进一步的说明。除非另有指明，本文使用的所有技术和科学术语具有与本申请所属技术领域的普通技术人员通常理解的相同含义。

需要注意的是，这里所使用的术语仅是为了描述具体实施方式，而非意图限制根据本申请的示例性实施方式。如在这里所使用的，除非上下文另外明确指出，否则单数形式也意图包括复数形式，此外，还应当理解的是，当在本说明书中使用术语“包含”和/或“包括”时，其指明存在特征、步骤、操作、器件、组件和/或它们的组合。

正如

背景技术：
所介绍的，现有技术中跳远比赛或训练时，跳远运动员踩线犯规的识别是非常重要的，目前主要靠目测，具有准确性差、主观性强等缺陷。为了解决如上的技术问题，本申请提出了一种跳远踩线犯规检测装置。

本申请的一种典型的实施方式中，如图1、2、3、4所示，提供了一种跳远踩线犯规检测装置，包括混凝土跑道1、起跳踏板2和踩线检测踏板4，且起跳踏板2和踩线检测踏板4之间设有明确的分界线，在所述的踩线检测踏板4上平铺有干净的白纸10，白纸10与分界线对齐，白纸10的两端缠绕在白纸卷筒上，一旦运动员踩线，就会白纸上留下脚印，视为踩线犯规。在所述的踩线检测踏板4的底部还设有一个水槽9，在所述的水槽9内设有一个浮块6，所述的水槽9的侧壁上设有与其内部连通的细喷射水管8，在所述的踩线检测踏板受到向下的力时，所述的浮块6下沉，致使水槽9中的水的水位上升，在细喷射水管8中瞬间喷出水，视为踩线犯规提示。

进一步的，所述的白纸10覆盖在踩线检测踏板4的长度要大于踩线检测踏板4的长度，保证测量的范围。

进一步的，所述的细喷射水管包括两个，分别安装在两个白纸卷筒的外侧。

进一步的，两个白纸卷筒中，一个是卷纸卷筒10，一个是放纸卷筒7；两个卷筒通过支撑架3支撑在踩线检测踏板4的两侧。

进一步的，在所述的卷纸卷筒上设有一个手柄12，所述的手柄12驱动卷纸卷筒旋转，实现卷纸。

进一步的，所述的水槽9的宽度和长度与踩线检测踏板的长度和宽度相等。

进一步的，所述的浮块6的宽度和长度小于踩线检测踏板的长度和宽度。

进一步的，细喷射水管8的直径为1cm左右。

进一步的，水槽9中水的高度要求满足：当浮块受到最小的压力时，其可以从细喷射水管8中喷出；这样可以保证每次压线犯规均能被检测出来，保证检测的精度。

正常情况下，运动员应踩上起跳踏板2，而不踩上踩线检测踏板4，视为合格起跳，而厚度约0.1mm的白纸平铺在踩线检测踏板4上，并且与踩线检测踏板4的分界线对齐，一旦运动员踩线，就会白纸上留下脚印，视为踩线犯规。在放纸卷筒上放一卷白纸，在卷纸卷筒上通过手柄实现卷纸；当某个运动员踩线犯规时，白纸上留下脏的脚印，为方便检测下一次跳远是否犯规，摇动手柄来卷纸，把留有脚印的白纸卷过。踩线检测踏板4要比起跳踏板2薄一些，当运动员踩线，踩线检测踏板4的受力使正下方的浮块6下沉，致使水槽9中的水5的水位上升，在细喷射水管8的出水口中瞬间喷出水，视为踩线犯规提示。细喷射水管8通过水槽9壁面的小孔插入水槽9中。本装置采用观察白纸上是否有脚印和是否细喷水的双重设置保障正确判断踩线犯规。

该发明结构简单，可方便多次使用，检测准确，值得大大推广应用。

上述虽然结合附图对本发明的具体实施方式进行了描述，但并非对本发明保护范围的限制，所属领域技术人员应该明白，在本发明的技术方案的基础上，本领域技术人员不需要付出创造性劳动即可做出的各种修改或变形仍在本发明的保护范围以内。
