采用超声波技术的冰镐的制作方法

本发明涉及登山设备，具体涉及采用超声波技术的冰镐。

背景技术：

冰镐是最重要、用途最广的登山装备之一。冰镐在攀登中是人体肢体的延伸，在雪线以下，冰镐可以作为上下山的手杖；在冰雪坡行走中，冰镐可以维持攀登者的平衡，甚至作为攀登的保护点；在冰壁、混合地形中，经过技术改进的冰镐可以作为攀登的支点。

然而现有的冰镐在使用过程中，镐头凿入冰壁后拔出来时，需要很大的力量，从而很容易在镐头被拔出时，人体因为惯性失去平衡发生危险。

技术实现要素：

本发明所要解决的技术问题是现有的冰镐在使用过程中，在镐头被拔出时，人体会因为惯性失去平衡发生危险，目的在于提供采用超声波技术的冰镐，解决上述问题。

本发明通过下述技术方案实现：

采用超声波技术的冰镐，包括依次连接的镐头、镐杆和镐柄，其特征在于，所述镐头底部设置两个及以上镐齿，且换能器设置于镐头底部，并位于两个及以上镐齿之间；所述镐柄上设置按钮，且镐柄内部设置超声波发生器和电池；所述按钮电连接于超声波发生器和电池，并控制超声波发生器工作；所述换能器电连接于超声波发生器并将超声波发生器产生的电信号转换为超声波信号。

现有技术中，冰镐在使用过程中，镐头凿入冰壁后拔出来时，需要很大的力量，从而很容易在镐头被拔出时，人体因为惯性失去平衡发生危险。本发明应用时，在登山中，用户将镐头敲入冰壁中进行攀登，当需要将镐头从冰壁中取出时，按下按钮，超声波发生器工作，发出振荡信号，换能器将该振荡信号转换为机械振动，从而发出超声波，超声波在冰壁与镐头接触处传播，从而使得该接触处在振动中产生空洞区，使得镐头很容易从冰壁中拔出。本发明通过将超声波技术应用到冰镐上，使得冰镐在使用中，不需要很大的力量从冰壁中拔出，人体不会失去平衡，从而更加安全。

进一步的，所述换能器采用压电陶瓷片。

进一步的，所述镐齿采用钛合金材料。

进一步的，所述超声波发生器产生的电信号频率为25khz～29khz。

本发明应用时，超声波发生器产生的电信号频率采用25khz～29khz，发明人发现，在这个频率段下，冰层与镐头之间的孔隙会被扩到最大。

进一步的，所述镐杆与镐头的连接方式采用铰接。

本发明与现有技术相比，具有如下的优点和有益效果：

本发明采用超声波技术的冰镐，通过将超声波技术应用到冰镐上，使得冰镐在使用中，不需要很大的力量从冰壁中拔出，人体不会失去平衡，从而更加安全。

附图说明

此处所说明的附图用来提供对本发明实施例的进一步理解，构成

本技术：
的一部分，并不构成对本发明实施例的限定。在附图中：

图1为本发明结构示意图；

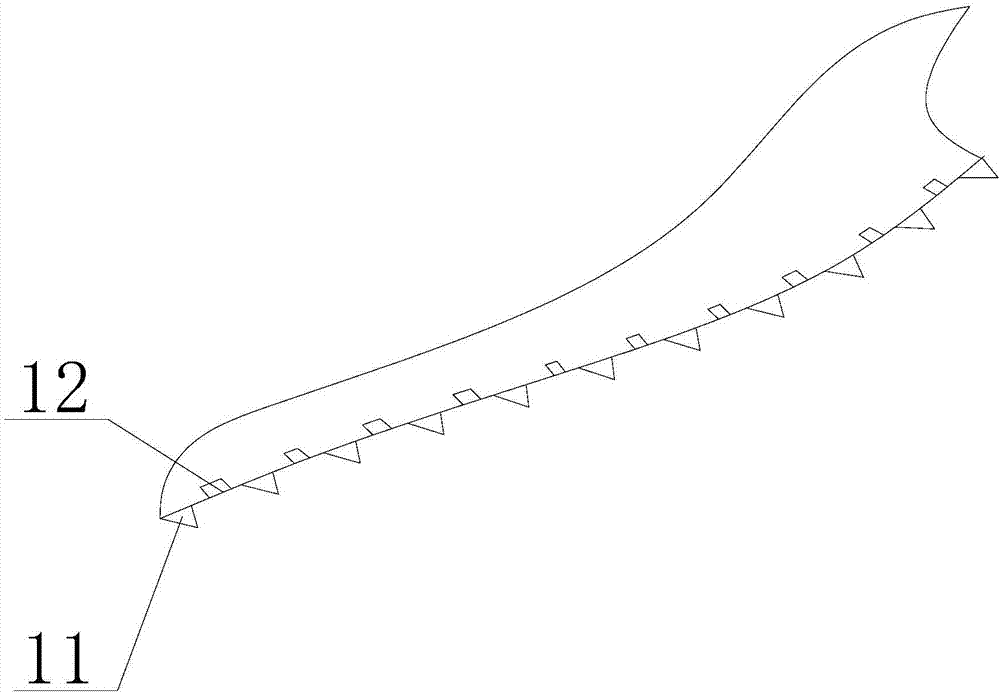

图2为本发明镐头结构示意图。

附图中标记及对应的零部件名称：

1-镐头，2-镐杆，3-镐柄，11-镐齿，12-换能器，31-按钮，32-超声波发生器，33-电池。

具体实施方式

为使本发明的目的、技术方案和优点更加清楚明白，下面结合实施例和附图，对本发明作进一步的详细说明，本发明的示意性实施方式及其说明仅用于解释本发明，并不作为对本发明的限定。

实施例

如图1和图2所示，本发明采用超声波技术的冰镐，包括依次连接的镐头1、镐杆2和镐柄3，所述镐头1底部设置两个及以上镐齿11，且换能器12设置于镐头1底部，并位于两个及以上镐齿11之间；所述镐柄3上设置按钮31，且镐柄3内部设置超声波发生器32和电池33；所述按钮31电连接于超声波发生器32和电池33，并控制超声波发生器32工作；所述换能器12电连接于超声波发生器32并将超声波发生器32产生的电信号转换为超声波信号。所述换能器12采用压电陶瓷片。所述镐齿11采用钛合金材料。所述超声波发生器32产生的电信号频率为25khz～29khz。所述镐杆2与镐头1的连接方式采用铰接。

本实施例实施时，超声波发生器32优选为linear微型超声波发生器；超声波发生器32产生的电信号频率优选为28khz。在登山中，用户将镐头1敲入冰壁中进行攀登，当需要将镐头1从冰壁中取出时，按下按钮31，超声波发生器32工作，发出振荡信号，换能器12将该振荡信号转换为机械振动，从而发出超声波，超声波在冰壁与镐头接触处传播，从而使得该接触处在振动中产生空洞区，使得镐头1很容易从冰壁中拔出。本发明通过将超声波技术应用到冰镐上，使得冰镐在使用中，不需要很大的力量从冰壁中拔出，人体不会失去平衡，从而更加安全。超声波发生器32产生的电信号频率采用28khz，发明人发现，在这个频率段下，冰层与镐头之间的孔隙会被扩到最大。

以上所述的具体实施方式，对本发明的目的、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本发明的具体实施方式而已，并不用于限定本发明的保护范围，凡在本发明的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。

技术特征：

技术总结
本发明公开了采用超声波技术的冰镐，包括依次连接的镐头、镐杆和镐柄，其特征在于，所述镐头底部设置两个及以上镐齿，且换能器设置于镐头底部，并位于两个及以上镐齿之间；所述镐柄上设置按钮，且镐柄内部设置超声波发生器和电池；所述按钮电连接于超声波发生器和电池，并控制超声波发生器工作；所述换能器电连接于超声波发生器并将超声波发生器产生的电信号转换为超声波信号。本发明采用超声波技术的冰镐，通过将超声波技术应用到冰镐上，使得冰镐在使用中，不需要很大的力量从冰壁中拔出，人体不会失去平衡，从而更加安全。

技术研发人员：李川江
受保护的技术使用者：成都小晓学教育咨询有限公司
技术研发日：2017.06.02
技术公布日：2017.08.22
