一种人造模拟星系健身娱乐观赏机械的制作方法

本发明涉及健身娱乐技术领域，具体为一种人造模拟星系健身娱乐观赏机械。

背景技术：

星系是有数量繁多的星球组成，人们对于星系的探索从未止步，运动健身时人们对自我身体的一种锻炼，能够提高自身的免疫力，但是在健身中会消耗掉大量的能量，如果把健身的能量进行转换，从而用作与对星系的观察，那么既能够提高人们的健身兴趣，同时也使得人们能够对探索星系产生浓厚的兴趣，然而目前并没有相应的设备能够达到上述的要求。

技术实现要素：

本发明要解决的技术问题是克服现有的缺陷，提供一种人造模拟星系健身娱乐观赏机械，把人们健身产生的能量转换为电能，然后在带动模拟的星球进行转动，从而提高了人们的健身兴趣，也使得人们能够对探索星系产生浓厚的兴趣，可以有效解决背景技术中的问题。

为实现上述目的，本发明提供如下技术方案：一种人造模拟星系健身娱乐观赏机械，包括底座，所述底座上设有自行车架、发电机、储电箱和支撑柱，所述自行车架内转动连接有齿轮，所述齿轮的两侧均连接有脚蹬架，所述自行车架的侧面设有坐垫，所述齿轮通过齿链与发电机的输入轴连接，所述支撑柱的顶端设有星系模拟系统，所述发电机电连接储电箱。

作为本发明的一种优选技术方案，所述星系模拟系统包括太阳模拟球、火星模仿球、地球模仿球和月亮模仿球，所述火星模仿球和地球模仿球设在太阳模拟球的两侧，所述月亮模仿球设在地球模仿球的侧面。

作为本发明的一种优选技术方案，所述支撑柱顶端设有第一安装板，所述第一安装板的表面设有第一电机，所述第一电机的顶端设有第一安装架，所述第一安装架的外侧与太阳模拟球的内壁连接，所述第一安装板的表面还设有滑槽，所述第一安装架的底端对应滑槽的位置处设有支撑杆，所述支撑杆的底端与滑槽滑动连接，所述太阳模拟球的上设有灯泡，所述储电箱电连接第一电机和灯泡。

作为本发明的一种优选技术方案，所述第一安装架的顶端设有第一连接柱，所述第一连接柱的贯穿并延伸至太阳模拟球的上方，所述第一连接柱的顶端设有第一连接架，所述第一连接架的一端下方通过第二连接柱与火星模仿球连接，所述第一连接架的一端下方通过第二连接柱与地球模仿球连接。

作为本发明的一种优选技术方案，所述地球模仿球的内腔设有第二安装板，所述第二安装板表面与第二连接柱固定连接，所述第二安装板的底端设有第二电机，所述第二电机的输出轴上设有第二安装架，所述第二安装架与地球模仿球的内壁固定连接，所述火星模仿球的内部与地球模仿球的内部等同设置，所述地球模仿球内的第二安装架底端还连接有第二连接架，所述第二连接架贯穿并延伸至地球模仿球的外侧，所述第二连接架顶端与月亮模仿球底端连接，所述储电箱电连接第二电机。

与现有技术相比，本发明的有益效果是：本人造模拟星系健身娱乐观赏机械，使得人们可以进行类似于骑自行车的健身活动，同时能够把健身产生的能量转换为电能，然后使用长生的电能带动模拟星系进行运动，从而提高了人们的健身兴趣，也使得人们能够对探索星系产生浓厚的兴趣。

附图说明

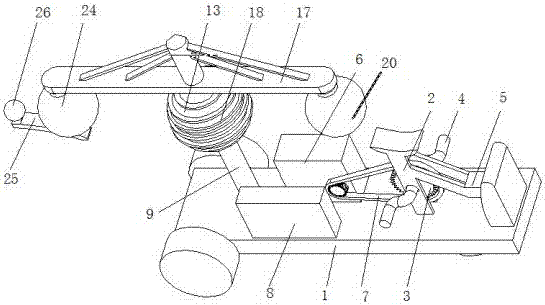

图1为本发明结构示意图；

图2为本发明剖面结构示意图。

图中：1底座、2自行车架、3齿轮、4脚蹬架、5坐垫、6发电机、7齿链、8储电箱、9支撑柱、10第一安装板、11第一电机、12第一安装架、13太阳模拟球、14滑槽、15支撑杆、16第一连接柱、17第一连接架、18灯泡、19第二连接柱、20火星模仿球、21地球模仿球、22第二安装板、23第二电机、24第二安装架、25第二连接架、26月亮模仿球。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-2，本发明提供一种技术方案：一种人造模拟星系健身娱乐观赏机械，包括底座1，底座1上设有自行车架2、发电机6、储电箱8和支撑柱9，自行车架2内转动连接有齿轮3，齿轮3的两侧均连接有脚蹬架4，自行车架2的侧面设有坐垫5，齿轮3通过齿链7与发电机6的输入轴连接，锻炼者在锻炼时用脚踩动脚蹬架4，从而带动齿轮3转动，齿链7把动能传递到发电机6的输入轴，从而带动发电机6进行发电，支撑柱9的顶端设有星系模拟系统，星系模拟系统包括太阳模拟球13、火星模仿球20、地球模仿球21和月亮模仿球26，火星模仿球20和地球模仿球21设在太阳模拟球13的两侧，月亮模仿球26设在地球模仿球21的侧面，能够对太阳、火星、地球和月球之间的运行的进行模拟，从而便于人们的观察，支撑柱9顶端设有第一安装板10，第一安装板10的表面设有第一电机11，第一电机11的顶端设有第一安装架12，第一安装架12的外侧与太阳模拟球13的内壁连接，第一安装板10的表面还设有滑槽14，第一安装架12的底端对应滑槽14的位置处设有支撑杆15，支撑杆15的底端与滑槽14滑动连接，太阳模拟球13的上设有灯泡18，第一安装架12的顶端设有第一连接柱16，第一连接柱16的贯穿并延伸至太阳模拟球13的上方，第一连接柱16的顶端设有第一连接架17，第一电机11工作，从而为太阳模拟球13的自传提动动力，同时能够为火星模仿球20和地球模仿球21的公转提供动力，第一连接架17的一端下方通过第二连接柱19与火星模仿球20连接，第一连接架17的一端下方通过第二连接柱19与地球模仿球21连接，地球模仿球21的内腔设有第二安装板22，第二安装板22表面与第二连接柱19固定连接，第二安装板22的底端设有第二电机23，第二电机23的输出轴上设有第二安装架24，第二安装架24与地球模仿球21的内壁固定连接，火星模仿球20的内部与地球模仿球21的内部等同设置，第二电机23能够为火星模仿球20和地球模仿球21的自传提供动力，又能够为月亮模仿球26的公转提供动力，地球模仿球21内的第二安装架24底端还连接有第二连接架25，第二连接架25贯穿并延伸至地球模仿球21的外侧，第二连接架25顶端与月亮模仿球26底端连接，发电机6电连接储电箱8，储电箱8电连接第一电机11、灯泡18和第二电机23，发电机6产生的电在储电箱8中进行储存，然后储电箱8通过导线把电能输送到第一电机11、灯泡18和第二电机23从而为整体模拟设备的工作通过动力。

在使用时：锻炼者坐在坐垫5上，在用脚踩动脚蹬架4，从而带动齿轮3转动，齿链7把动能传递到发电机6的输入轴，从而带动发电机6进行发电，发电机6产生的电在储电箱8中进行储存，然后储电箱8通过导线把电能输送到第一电机11、灯泡18和第二电机23从而为整体模拟设备的工作通过动力，第一电机11工作从而带动太阳模拟球13进行转动，从而模拟太阳的自转，同时带动第一连接架17转动，从而带动火星模仿球20和地球模仿球21进行转动，从而模拟火星和地球的公转，第二电机23工作从而带动火星模仿球20和地球模仿球21进行转动，从而模拟火星和地球的自转，地球模仿球21内部的第二电机23在工作时能够带动第二连接架25进行转动，从而能够带动月亮模仿球26进行转动，从而模拟月球的公转。

本发明通过类似于自行车发电的结构，从而把锻炼者锻炼产生的能量转化为电能，然后经过储电箱8储存后，再由储电箱8通过导线输送给第一电机11、灯泡18和第二电机23，第一电机11工作能够使得太阳模拟球13模拟太阳的自转，同时使得火星模仿球20和地球模仿球21模拟火星和地球的公转，第二电机23工作能够使得火星模仿球20和地球模仿球21模拟火星和地球的自转，同时又能够带动月亮模仿球26转动，从而模拟月球公转，从而便于人们对星系内行星的运动进行观察，从而不仅提高了人们健身的兴趣，也提高了人们对星系探索的兴趣。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
