一种旋拧式快速更换杆头的高尔夫球杆的制作方法

本发明涉及一种高尔夫球杆，具体涉及一种旋拧式快速更换杆头的高尔夫球杆。

背景技术：

随着社会经济不断发展，人们生活水平逐步提高，人们对高尔夫球运动的兴趣逐渐增加。由于高尔夫球运动的球杆种类多，价格昂贵，使得普通家庭的人难以参与到这项运动中，难以体会参与高尔夫球这项运动的乐趣，因此降低器具成本是推广该运动项目的途径之一。目前已有相关科研人员及机构正在积极研发新的高尔夫球杆快速换接结构，来适应使用者的不同身高、挥杆姿势及手感的需求，同时无需将高尔夫球杆整体跟换，这样不仅降低了使用者的成本，同时还能减轻人们背负出行负担。现有的球杆与杆头的连接，如公开号为tw201212980的专利文献中提到一种高尔夫球头之换杆结构，其中包括球头本体、一杆件套及一锁固件，主要通过螺纹连接达到快速更换的目的，然而，传统的螺纹连接除了在更换时需要使用螺丝刀外，每次拧松拧紧的过程都会对原螺纹之间的配合有不同程度的破坏，使得高尔夫球杆的使用寿命受到了较大影响，同时球杆与杆头之间连接处多为刚性连接，无法对刚度进行调节，不能调节击球角度。

技术实现要素：

针对现有的高尔夫球杆与杆头更换不方便，及连接处为刚性连接无法调节手感的问题，本发明提供一种旋拧式快速更换杆头的高尔夫球杆，可使得高尔夫球杆与杆头之间更换更为便捷，同时还具有快速调节击球角度的功能。

为实现上述技术目标，本发明采用的技术方案为：一种旋拧式快速更换杆头的高尔夫球杆，包括有杆头、弹性件、锁环、连接套和球杆，所述杆头一端设有圆柱凸起，所述凸起延伸端设有弹性件，所述弹性件一端伸出凸起延伸端，所述凸起外表面上设有锁环，所述凸起圆柱面上开有外螺纹，所述锁环上开有与凸起圆柱面外螺纹相匹配的内螺纹，所述锁环与凸起之间通过螺纹连接，所述锁环上设有凸台，所述凸台上设有凹槽和缺口，且凹槽与缺口错开，所述连接套一端面上设有卡爪，所述卡爪可插入锁环上凸台的缺口，并在插入缺口后通过旋转后转到对应的凹槽位置，且在弹性件的作用下卡紧在凹槽中，所述连接套另一端与球杆一端连接端固定为一体。

作为优选：所述弹性件选为弹簧或橡胶垫圈，其中弹簧设有弹簧座。

作为优选：所述凹槽、缺口及与凹槽对应的连接套上的卡爪均至少有一个。

作为优选：所述凸起延伸端上开有盲孔，盲孔内开有螺纹孔，用于弹簧座的固定。

作为优选：所述连接套左端及右端均开有盲孔。

附图说明

图1为本发明实施例的立体分解结构图。

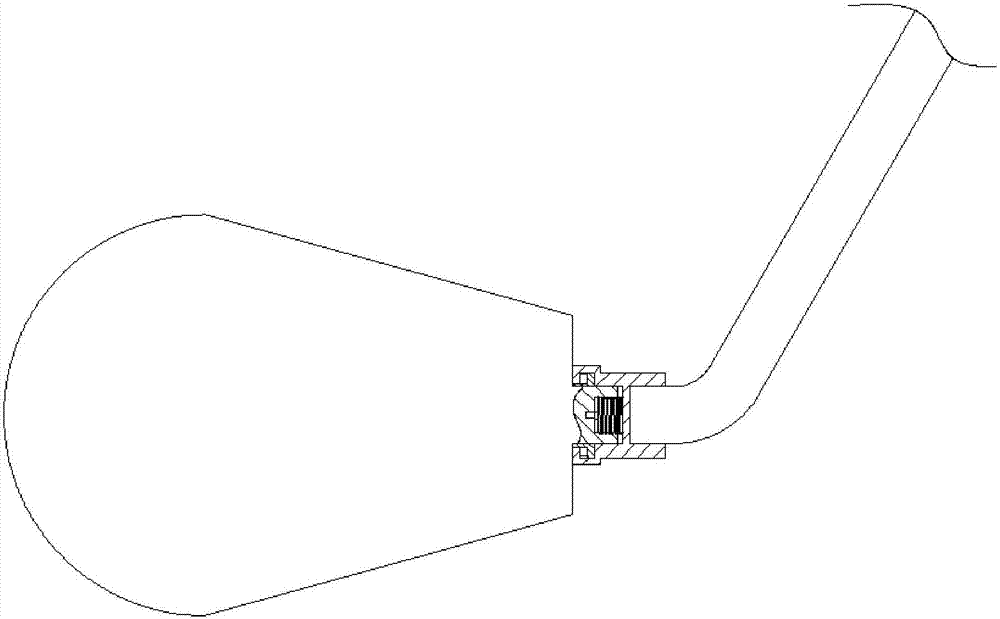

图2为本发明实施例的组合结构剖视图。

图3为本发明实施例的锁套结构图。

图4为本发明实施例的连接杆套结构图。

其中：1-杆头，2-弹性件，3-锁环，4-连接套，5-球杆，11-凸起，21-弹簧，22-底座，31-凸台，41-卡爪，311-凹槽，312-缺口。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

一种旋拧式快速更换杆头的高尔夫球杆，如图1～4所示，包括有杆头1、弹性件2、锁环3、连接套4和球杆5，所述杆头1右端设有圆柱凸起11，所述凸起11延伸端设有弹性件2，所述弹性件2右端伸出凸起11延伸端，所述凸起11外表面上设有锁环3，所述凸起11圆柱面上开有外螺纹，所述锁环3上开有与凸起圆柱面外螺纹相匹配的内螺纹，所述锁环3与凸起11之间通过螺纹连接，所述锁环3上设有凸台31，所述凸台31上设有凹槽311和缺口312，且凹槽311与缺口312错开，所述连接套4左端面上设有卡爪41，所述卡爪41可插入锁环3上凸台31的缺口312，并在插入缺口312后通过旋转后转到对应的凹槽311位置，且在弹性件2的作用下卡紧在凹槽311中，所述连接套4右端与球杆5下端连接端固定为一体。

作为优选：所述弹性件2选为弹簧21，其中弹簧21设有弹簧座22。

作为优选：所述凹槽311、缺口312及与凹槽311对应的连接套4上的卡爪41均至少有一个。

作为进一步优选：所述凹槽311、缺口312及与凹槽311对应的连接套4上的卡爪41均为两个。

作为优选：所述凸起11延伸端端面上开有盲孔，盲孔内开有螺纹孔，用于弹簧座22的固定。

作为优选：所述连接套4左端及右端均开有盲孔。

具体实施时，将弹簧21通过弹簧座22安装在凸起11延伸端的盲孔内，同时将锁环3通过螺纹拧在凸起11延伸端外表面上，然后将与球杆5固定为一体的连接套4左端插入到锁环3中，在插入过程中，弹簧21及凸起11依次进入到连接套4左端的盲孔中，继续插入时，连接套4对弹簧21挤压，弹簧21压缩变形，同时在插入时应注意连接套4左端的卡爪41对准锁环3上的缺口312插入，插入缺口312后再对连接套4进行转动，使得卡爪41转至与锁环3上凹槽311对应位置，此时松开连接套4，连接套4在弹簧21的作用下卡入到凹槽311中卡紧。还应注意的是，可通过转动锁环3，使锁环3处于凸起11延伸端不同位置，锁环3上凹槽311的位置也发生变化，使得与连接套4固定位一体的球杆5与杆头1上的击球面12的角度也发生改变，从而调节击球时角度。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制；对于本领域的普通技术人员，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。

技术特征：

技术总结
本发明涉及一种旋拧式快速更换杆头的高尔夫球杆，包括有杆头、弹性件、锁环、连接套和球杆，杆头一端设有圆柱凸起，凸起延伸端设有弹性件，弹性件一端伸出凸起延伸端，凸起外表面上设有锁环，凸起圆柱面上开有外螺纹，锁环上开有与凸起圆柱面外螺纹相匹配的内螺纹，锁环与凸起之间通过螺纹连接，锁环上设有凸台，凸台上设有凹槽和缺口，且凹槽与缺口错开，连接套一端面上设有卡爪，卡爪可插入锁环上凸台的缺口，并在插入缺口后通过旋转后转到对应的凹槽位置。本发明可使得高尔夫球杆与杆头之间更换更为便捷，同时还具有快速调节击球角度的功能。

技术研发人员：李传广
受保护的技术使用者：李传广
技术研发日：2017.12.11
技术公布日：2018.05.04
