一种轻便可拆卸俯卧撑支架的制作方法

本发明涉及健身器材技术领域，尤其涉及一种轻便可拆卸俯卧撑支架。

背景技术：

为了保证练习俯卧撑的姿势标准，以起到正确锻炼肌肉、塑身的目的，人们通常使用俯卧撑支架辅助练习，现有的俯卧撑支架通常是支座与支撑棒一体形成的一体式结构，这样就造成了这种俯卧撑支架占用空间大，不利于存放。同时常用的俯卧撑支架结构不稳定，往往在使用过程中易损坏，而拆卸时较为复杂都是不利于方便健身的问题。

技术实现要素：

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种轻便可拆卸俯卧撑支架。

为了实现上述目的，本发明采用了如下技术方案：

一种轻便可拆卸俯卧撑支架，包括底座，所述底座的下侧两端设有支脚，所述底座两端远离支脚的一侧均设有圆槽，所述槽内均设有轴筒，所述轴筒内设有弹簧夹，所述轴筒内远离弹簧夹的一侧设有弹卡，所述弹簧夹与弹卡之间设有弹簧，所述底座的两端靠近轴筒的一侧均设有腔室，所述腔室内均设有固定柱，所述固定柱中间固定有套筒，所述套筒贯穿有套柱，所述固定柱的上端设有桥形杆，所述桥形杆与固定柱铰接，所述固定柱远离轴筒的一侧设有安装杆，所述安装杆的上端设有第二连杆，所述套柱靠近安装杆的一端设有第一连杆，所述第一连杆一端与套柱铰接，且第一连杆另一端与第二连杆的中端铰接，所述第二连杆上端设有第三连杆，所述第三连杆的一端与第二连杆铰接，且所述第三连杆与桥形杆铰接，所述轴筒上侧螺纹连接有立柱，所述立柱的上端均设有圆孔，所述圆孔内贯穿有支撑杆，所述支撑杆与立柱连接处的上端设有螺钉，所述支撑杆的两端设有端盖，所述连接杆中间设有握轮。。

优选地，所述支脚上设有两个底座，所述底座对称置于支脚两端。

优选地，所述立柱为角形柱，底端与两个底座的同一侧轴筒螺纹连接。

优选地，所述底座底端设有t形凹槽，所述支脚上端设有t形突起。

优选地，所述轴筒两侧设有矩形突起，所述底座圆槽内设有矩形凹槽。

优选地，所述桥形杆中间设有把手。

优选地，所述握轮为海绵材质。

本发明中，使用者在使用该俯卧撑支架时，需将分散收纳的构件进行组合使用，首先将握轮套在支撑杆上，再将立柱上的圆孔套在支撑杆的两端，用螺钉固定拧紧，再将端盖旋钮盖在支撑杆的两端上，轴筒螺旋固定在立柱的四角上之后沿底座的圆槽缓缓插入，最后把支脚与底座的下端面沿t形槽插入配合使用，在完成俯卧撑之后，拆卸收纳此俯卧撑支架，先把支脚从底座的下端t形槽内抽出，再拉动把手使桥形杆向上运动，此时第二连杆和第三连杆传动，以安装杆为支点推动第一连杆使套柱沿套筒向轴筒方向移动，挤压弹卡使弹簧在弹簧架内压缩，轻缓拉动时轴筒脱离底座，再将轴筒与立柱螺旋松开收纳，把立柱上的螺钉拧出，卸下端盖，分离支撑杆和立柱，最后将握轮从支撑杆表面褪下。本发明结构稳定，拆下方便快捷，精巧的分解部件有利于及时收纳，同时底座稳定，抗压性强使用寿命提高，有利于推广。

附图说明

图1为本发明提出的一种轻便可拆卸俯卧撑支架的结构示意图；

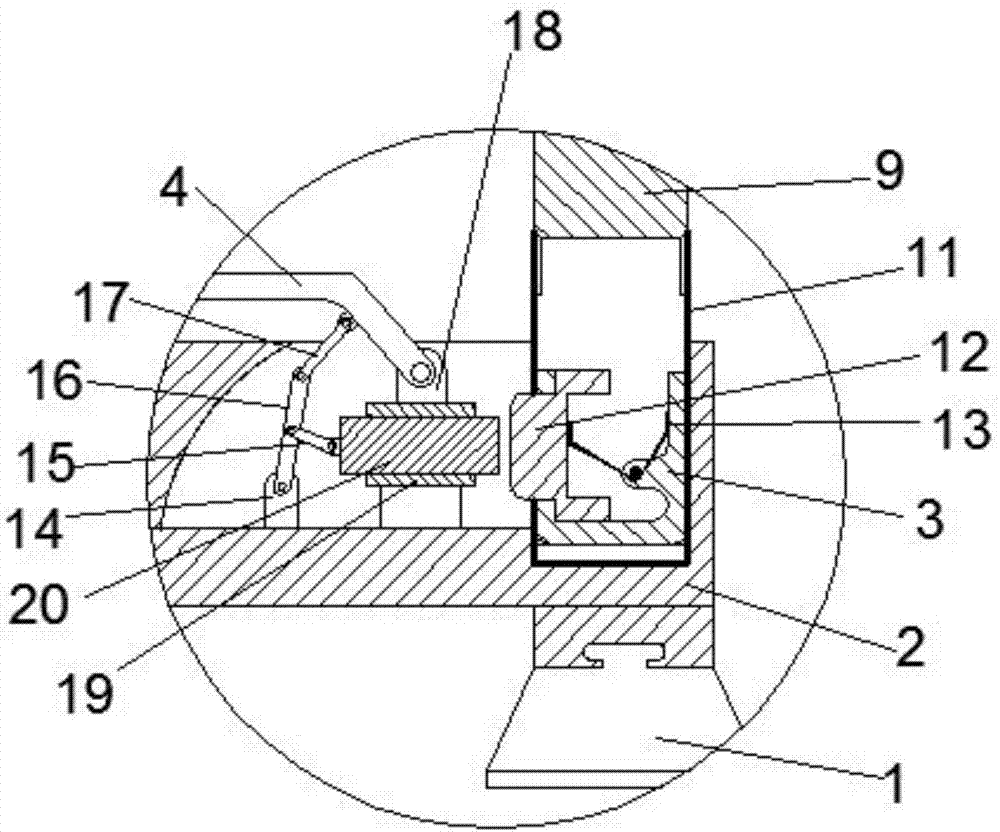

图2为图1中a处结构示意图；

图3为本发明提出的一种轻便可拆卸俯卧撑支架的右视图。

图中：1支脚、2底座、3弹簧架、4桥形杆、5把手、6握轮、7端盖、8支撑杆、9立柱、10螺钉、11轴筒、12弹卡、13弹簧、14安装杆、15第一连杆、16第二连杆、17第三连杆、18固定柱、19套筒、20套柱。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

参照图1-3，一种轻便可拆卸俯卧撑支架，包括底座2，底座2的下侧两端设有支脚1，支撑整个俯卧撑支架的受力，底座2两端远离支脚1的一侧均设有圆槽，可以快捷轴筒11与底座2的卡接，槽内均设有轴筒11，固定限位立柱9，轴筒11内设有弹簧夹3，用来固定弹簧13的位置，轴筒11内远离弹簧夹3的一侧设有弹卡12，固定限位轴筒11在底座2内的位置，防止运动时受力脱离，弹簧夹3与弹卡12之间设有弹簧13，底座2的两端靠近轴筒11的一侧均设有腔室，腔室内均设有固定柱18，固定柱18中间固定有套筒19，套筒19贯穿有套柱20，可以用来拆卸时推动弹卡12，固定柱18的上端设有桥形杆4，桥形杆4与固定柱18铰接，固定柱18远离轴筒11的一侧设有安装杆14，安装杆14的上端设有第二连杆16，套柱20靠近安装杆14的一端设有第一连杆15，第一连杆15一端与套柱20铰接，且第一连杆15另一端与第二连杆16的中端铰接，第二连杆16上端设有第三连杆17，第三连杆17的一端与第二连杆16铰接，且第三连杆17与桥形杆4铰接，连杆的配合设置可以用来方便快捷拉动把手5使套柱20挤压弹卡12,抽出轴筒11，轴筒11上侧螺纹连接有立柱9，立柱9的上端均设有圆孔，圆孔内贯穿有支撑杆8，支撑杆8与立柱9连接处的上端设有螺钉10，固定限位立柱9和支撑杆8的位置，是连接更加牢靠，支撑杆8的两端设有端盖7，连接杆8中间设有握轮6，为了增强锻炼时的使用手感，同时保护手掌不受伤害。

本发明中，支脚1上设有两个底座2，底座2对称置于支脚1两端，以两个支脚1称重交叉设置的两个底座2，稳定更强抗压更大，立柱9为角形柱，底端与两个底座2的同一侧轴筒11螺纹连接，使立柱9承重力均匀分布在底座2上，再由支脚1支撑，稳定性更强，底座2底端设有t形凹槽，支脚1上端设有t形突起，方便支脚1与底座2的卡接，拆卸安装方便快捷，轴筒11两侧设有矩形突起，底座2圆槽内设有矩形凹槽，可以使轴筒11与底座2卡接，增强连接的稳定性，桥形杆4中间设有把手5，可以方便拉动桥形杆4使拆卸更加快捷便利，握轮6为海绵材质，为了增强锻炼时的使用手感，同时保护手掌不受伤害。

本发明中，使用者在使用该俯卧撑支架时，需将分散收纳的构件进行组合使用，首先将握轮6套在支撑杆8上，再将立柱9上的圆孔套在支撑杆8的两端，用螺钉10固定拧紧，再将端盖7旋钮盖在支撑杆8的两端上，轴筒11螺旋固定在立柱的四角上之后沿底座2的圆槽缓缓插入，最后把支脚1与底座2的下端面沿t形槽插入配合使用，在完成俯卧撑之后，拆卸收纳此俯卧撑支架，先把支脚1从底座2的下端t形槽内抽出，再拉动把手5使桥形杆4向上运动，此时第二连杆16和第三连杆17传动，以安装杆14为支点推动第一连杆15使套柱20沿套筒19向轴筒11方向移动，挤压弹卡12使弹簧13在弹簧架3内压缩，轻缓拉动时轴筒11脱离底座2，再将轴筒11与立柱9螺旋松开收纳，把立柱9上的螺钉10拧出，卸下端盖7，分离支撑杆8和立柱9，最后将握轮6从支撑杆8表面褪下。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。

技术特征：

技术总结
本发明公开了一种轻便可拆卸俯卧撑支架，包括底座，所述底座的下侧两端设有支脚，所述底座两端远离支脚的一侧均设有圆槽，所述槽内均设有轴筒，所述轴筒内设有弹簧夹，所述轴筒内远离弹簧夹的一侧设有弹卡，所述弹簧夹与弹卡之间设有弹簧，所述底座的两端靠近轴筒的一侧均设有腔室，所述腔室内均设有固定柱，所述固定柱中间固定有套筒，所述套筒贯穿有套柱，所述固定柱的上端设有桥形杆，所述桥形杆与固定柱铰接，所述固定柱远离轴筒的一侧设有安装杆，所述安装杆的上端设有第二连杆，所述套柱靠近安装杆的一端设有第一连杆。本发明结构新颖，底座安装稳定，解决了俯卧撑支架拆卸和收纳不便的问题。

技术研发人员：刘升兰
受保护的技术使用者：合肥美青工业设计有限公司
技术研发日：2017.12.11
技术公布日：2018.05.04
