一种会发光的骑行运动护具的制作方法

本实用新型涉及运动护具领域，尤其涉及一种会发光的骑行运动护具。

背景技术：

玩滑板、轮滑、骑车、溜冰等运动是大多数人喜爱的户外运动，但这些运动的行进速度很快，如果遇到光线昏暗，或者有雾，周围能见度不高等场合，就很容易撞到别人或被别人撞到。针对上述不足，本实用新型提出了一种会发光的骑行运动护具，LED发出的光在远处可以被看到，这样骑行者在行进时就很容易在能见度不高的情况下被注意到，从而提高了安全性。

技术实现要素：

本实用新型的目的在于克服以上问题，提供一种会发光的骑行运动护具。

本实用新型的技术方案是：

一种会发光的骑行运动护具，包括护具本体，还包括电路板、电源开关；所述电路板上布设有电池、LED驱动控制电路、发光LED；所述电池连接所述LED驱动控制电路；所述LED驱动控制电路连接所述发光LED，用于控制所述发光LED工作；所述电源开关与所述电路板连接，用于接通或者切断所述电路板的电源；所述电路板采用柔性电路板材料制作；所述电池采用纽扣电池；所述电路板及所述电源开关与所述护具本体可拆卸设置。

进一步的，所述电路板安装在所述护具本体外表面，使所述发光LED发出的光向前方照射；所述电路板的外层安装一层保护板，所述保护板采用透明耐用的材料。

进一步的，还包括光敏传感器，所述光敏传感器布设于所述电路板上，与所述LED驱动控制电路连接。

进一步的，所述电路板与所述护具本体采用粘扣或绑带连接固定。

进一步的，所述电源开关采用连接线引出设置在所述护具本体外侧边。

进一步的，所述发光LED为一个或多个LED组成。

进一步的，所述发光LED包括一红光LED、一绿光LED，还包括一切换开关；所述绿光LED用于正常天气下使用；所述红光LED用于雾霾、尘土天气使用；所述切换开关用于在所述红光LED以及所述绿光LED之间切换。

进一步的，所述护具本体采用防水、防潮材料制成。

进一步的，所述护具本体为护膝、护腕、护肩或护肘。

与现有技术相比，本实用新型具有以下优点：

1、发光LED发出的光在远处可以被看到，这样骑行者在行进时就很容易在能见度不高的情况下被注意到，从而提高了安全性。

2、所述电路板及所述电源开关与所述护具本体可拆卸设置，白天光线好或清洗护具的时候，可以把所述电路板及所述电源开关拆卸下来，使用更方便。

3、增加光敏传感器，自动感应外部的光线强弱，来开启或者关闭所述发光LED或调节其亮度。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用来解释本实用新型，并不构成对本实用新型的限制。

附图1是本实用新型提供的一种会发光的骑行运动护具的结构示意图。

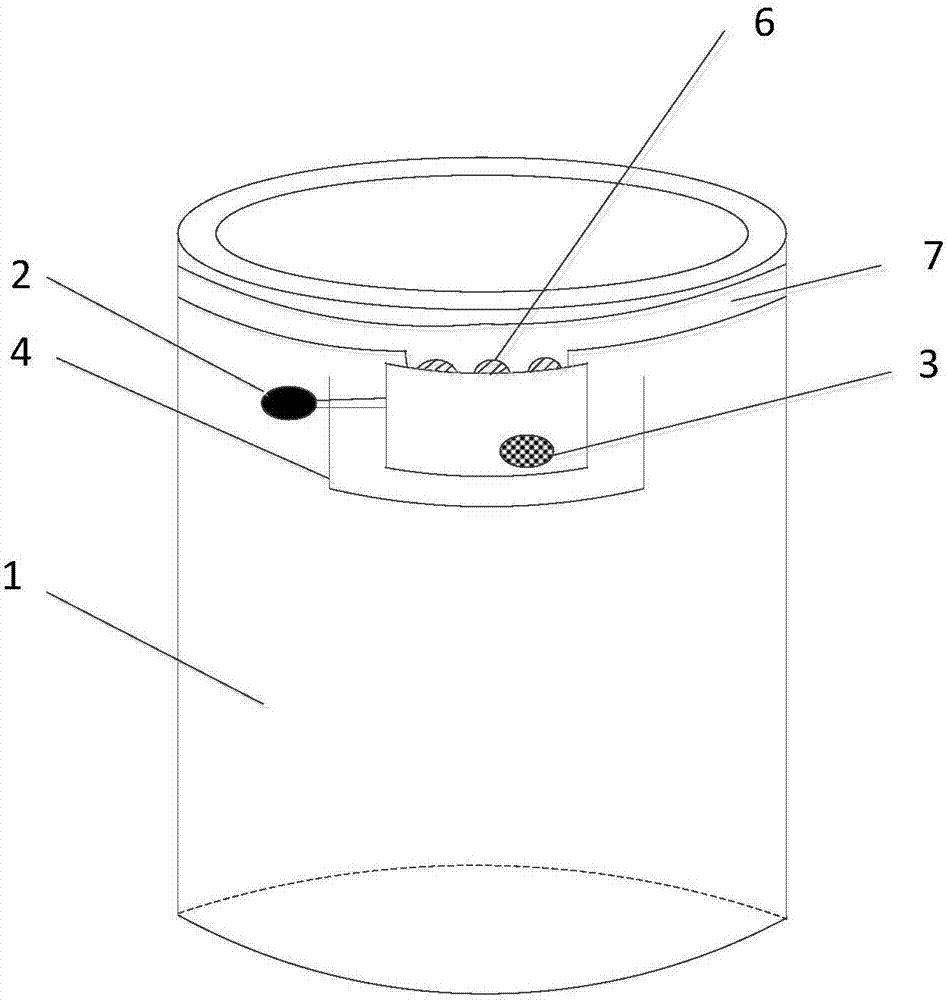

附图2是本实用新型提供的一种会发光的骑行运动护具另一实施方式的结构示意图。

主要元件符号说明

本体 1

电源开关 2

电池 3

保护板 4

电路板 5

发光LED 6

柔性导光结构 7

具体实施方式

以下结合附图对本实用新型的优先实施例进行说明，应当理解，此处所描述的优先实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

请参阅图1，一种会发光的骑行运动护具，包括护具本体1，还包括电路板5、电源开关2；所述电路板5上布设有电池3、LED驱动控制电路、发光LED6。

所述电池3连接所述LED驱动控制电路，用于给系统供电，由于所述电路板5要安装在护具上，被穿在身上，要求体积小，所以所述电池3采用纽扣电池。所述LED驱动控制电路连接所述发光LED6，用于给所述发光LED6提供合适的工作电压和电流从而控制其工作。

所述电源开关2与所述电路板5连接，用于接通或者切断所述电路板5的电源。

所述电路板5采用柔性电路板材料制作，提高护具穿戴的舒适度，也不容易断裂。

所述电路板5及所述电源开关2与所述护具本体1可拆卸设置，白天光线好或清洗护具的时候，可以把所述电路板5及所述电源开关2拆卸下来，使用更方便。

所述电路板5安装在所述护具本体1外表面，使所述发光LED6发出的光向前方照射；所述电路板5的外层安装一层保护板4，所述保护板4采用透明耐用的材料，使得所述发光LED6发出的光可以透射出去，这样在远处就可以看到护具发出的光，所述保护板4用于保护使用者的身体部位和保护所述电路板5。

做为进一步改进，还可以包括光敏传感器(图中未标出)，所述光敏传感器布设于所述电路板5上，与所述LED驱动控制电路连接。所述光敏传感器能自动感应外部环境光线强弱，反馈给所述LED驱动控制电路，从而控制所述发光LED6的开启、关闭或调节其亮度。避免使用者反复操作电源开关来控制所述发光LED6。

所述电路板5与所述护具本体1采用粘扣或绑带连接固定。

所述电源开关2采用连接线引出设置在所述护具本体1外侧边或其它便于操作的地方。

所述发光LED6为一个或多个LED组成。LED可以一直常亮，也可以闪烁发光，可以发出各种颜色的光，如红色、黄色、蓝色或其它颜色，也可以在不同的颜色间变化和切换。

在其它实施中，所述发光LED6包括一红光LED、一绿光LED，还包括一切换开关；所述绿光LED用于正常天气下使用；所述红光LED用于雾霾、尘土天气使用；所述切换开关用于在所述红光LED以及所述绿光LED之间切换。绿光是视觉上的最敏感波段，所以正常天气下可以使用绿光，而在雾霾、尘土天气红光的穿透力最强，在这种天气可以选用红光LED。

请参照图2，在其他实施中，所述会发光的骑行运动护具进一步包括一柔性导光结构7，所述柔性导光结构7设置于所述发光LED6的表面，从而可以使所述发光LED6均匀出光。优选的，所述柔性导光结构7环绕所述本体1设置，从而使所述发光LED6可以向四周均匀出光。更优选的，所述柔性导光结构7环绕设置于所述护具的上缘或下缘，从而使柔性导光结构7不容易被弯折而损坏。所述保护板4可以设置于所述柔性导光结构7的表面，起到保护所述柔性导光结构7的作用。所述柔性导光结构7也可以使用柔性光扩散结构替换。

所述护具本体1采用防水、防潮材料制成，避免所述电路板5进水受潮。

所述护具本体1可以为护膝、护腕、护肩或护肘。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型保护的范围之内。
