一种燕尾握力器的制作方法

本实用新型涉及握力器领域，具体为一种燕尾握力器。

背景技术：

握力器是一种锻炼人手腕、手臂力量的小型健身器材，它具有小而轻，携带方便，不受固定的时间和空间的限制等特点，握力器的练习可以缓解疲劳，使练习者的肌肉更加结实，有助于促进血液循环，可以保持关节的活血，不易导致炎症，然而现有的握力器一般均采用一体化设计，不能随意组合，一种握力器只能适用特定人群，鉴于此，我们提出一种燕尾握力器。

技术实现要素：

本实用新型的目的在于提供一种燕尾握力器，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种燕尾握力器，包括手柄和中间连接器，所述手柄包括左手柄和右手柄，所述左手柄和右手柄靠近一端的位置均设有凹槽一，所述凹槽一的中间均设有圆形凹槽，所述圆形凹槽的环形槽壁均设有若干凹槽二，所述左手柄和右手柄内部均设有凹槽三，所述凹槽三均与凹槽一相连通，所述左手柄和右手柄之间设有中间连接器，所述中间连接器包括外环套、转轴和扭力弹簧，所述外环套的内部设有扭力弹簧，所述扭力弹簧环绕设于转轴上，所述转轴贯穿外环套，且转轴的两端均固定设有圆柱形凸块，所述圆柱形凸块的环形侧面上均固定设有若干凸出。

优选的，所述凹槽二在每个圆形凹槽的环形槽壁上均呈等角度辐射状排列，且凹槽二的横截面呈梯形、矩形或圆弧形。

优选的，所述外环套的环形侧面设有左右对称的两个弧形通孔，所述扭力弹簧的两凸出端分别贯穿弧形通孔。

优选的，所述转轴包括转轴一和转轴二，所述转轴一和转轴二相对的侧面均设有T形槽，所述转轴一和转轴二之间连接有连接杆，所述连接杆的两端均呈T形，且连接杆的两端均嵌套设于T形槽内。

优选的，所述凸出在圆柱形凸块上呈等角度辐射状排列，凸出的横截面和凹槽二的横截面的形状形同，且二者之间相匹配。

与现有技术相比，本实用新型的有益效果是：该装置燕尾型的手柄设计，可以贴合手部，让人握上去有强烈的舒适感，在手柄上设置凹槽一，在凹槽一中间设置圆形凹槽，在圆形凹槽槽壁设置多个凹槽二，在转轴两端设置圆柱形凸块，在圆柱形凸块上设置凸出，通过由圆形凹槽与凹槽二构成的齿轮槽和圆柱形凸块与凸出构成的齿轮之间的适配卡嵌，实现手柄在中间连接器上相对转动连接，在中间连接器内设置扭力弹簧，将扭力弹簧的两端插入手柄内的凹槽三可实现握力器的功能，且左右手柄和中间连接器均相对独立，可通过不同的手柄和不同的中间连接器的组合，可实现该握力器适用于不同的人群，实用性较强。

附图说明

图1为本实用新型手柄的结构示意图；

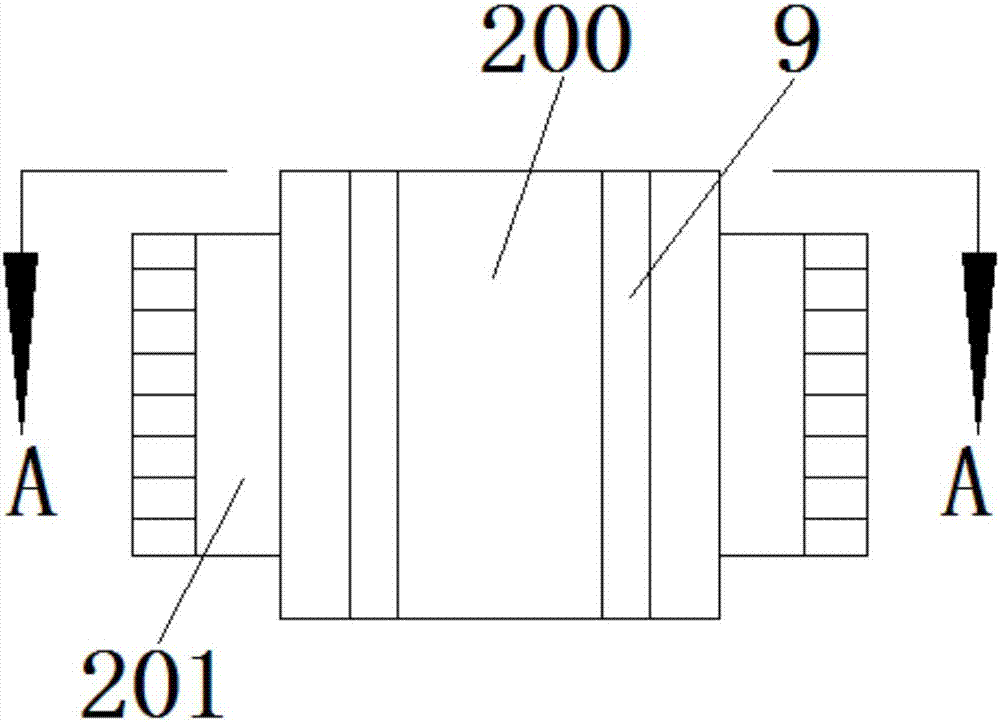

图2为本实用新型中间连接器的结构示意图；

图3为本实用新型图2中A-A向剖视图；

图4为本实用新型左手柄的侧视图；

图5为本实用新型右手柄的侧视图；

图6为本实用新型转轴的剖视图；

图7为本实用新型转轴一的侧视图。

图中：1手柄、100左手柄、101右手柄、2中间连接器、200外环套、201转轴、2010转轴一、2011转轴二、202扭力弹簧、3凹槽一、4圆形凹槽、5凹槽二、6凹槽三、7圆柱形凸块、8凸出、9弧形通孔、10T形槽、11连接杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-7，本实用新型提供一种技术方案：

一种燕尾握力器，包括手柄1和中间连接器2，手柄1包括左手柄100和右手柄101，左手柄100和右手柄101均设计成燕尾型，可以贴合手部，让人握上去有强烈的舒适感，左手柄100和右手柄101靠近一端的位置均设有凹槽一3，凹槽一3的中间均设有圆形凹槽4，圆形凹槽4的环形槽壁均设有若干凹槽二5，凹槽二5在每个圆形凹槽4的环形槽壁上均呈等角度辐射状排列，且凹槽二5的横截面呈梯形、矩形或圆弧形，圆形凹槽4和凹槽二5共同构成一个齿轮槽，左手柄100和右手柄101内部均设有凹槽三6，凹槽三6均与凹槽一3相连通，左手柄100和右手柄101之间设有中间连接器2，中间连接器2包括外环套200、转轴201和扭力弹簧202，外环套200的内部设有扭力弹簧202，外环套200的环形侧面设有左右对称的两个弧形通孔9，扭力弹簧202的两凸出端分别贯穿弧形通孔9，扭力弹簧202环绕设于转轴201上，转轴201贯穿外环套200，且转轴201的两端均固定设有圆柱形凸块7，圆柱形凸块7的环形侧面上均固定设有若干凸出8，凸出8在圆柱形凸块7上呈等角度辐射状排列，凸出8的横截面和凹槽二5的横截面的形状形同，且二者之间相匹配，圆柱形凸块7和凸出8共同构成一个齿轮，通过齿轮卡嵌在齿轮槽内，实现左手柄100和右手柄101在转轴201上的转动连接，同时，扭力弹簧201的两凸出端分别插入左手柄100和右手柄101内的凹槽三6内，即可实现完整的握力器的功能，转轴201包括转轴一2010和转轴二2011，转轴一2010和转轴二2011相对的侧面均设有T形槽10，转轴一2010和转轴二2011之间连接有连接杆11，连接杆11的两端均呈T形，且连接杆11的两端均嵌套设于T形槽10内，通过在转轴一2010和转轴二2011之间设有连接杆11，可实现转轴一2010和转轴二2011在相反方向转动的同时保持连接，这种设置即可实现左手柄100和右手柄101的相反方向的同时转动，且手柄1和中间连接器2都是独立的结构，可通关不同的手柄1和不同的中间连接器2之间的组合连接，实现适用于不同的人群，非常实用。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
