身体柔韧性测试装置的制作方法

本实用新型涉及一种体育身体素质测量装置，具体涉及一种身体柔韧性测试装置。

背景技术：

在身体素质测评中，柔韧性是身体素质指标的一项重要指标，现有的柔韧性测试装置较少，常见的有坐位体前屈测试仪，但这种装置使用较为简单，不能很好的将人体柔韧性体现出来，最能体现身体柔韧性的是竖劈叉，但现有仪器较为简单不能够直观的将劈叉数据进行测量。

技术实现要素：

为了解决上述问题，提供一种新型的测试装置，本实用新型设计了一种身体柔韧性测试装置。

本实用新型的具体技术方案为：一种身体柔韧性测试装置，包括底座、固定踏板、滑动踏板、限位机构，底座中部设有条形槽体，槽体内部对应设有导柱；所述滑动踏板伸出截面呈T形，其竖向端伸入槽体后滑动装配在导柱上，其横向端两侧伸向对应槽体两侧的底座上部；底座上端面嵌有对应滑动踏板的限位机构，所述限位机构包括限位卡条、杠杆、驱动块，所述限位卡条竖向滑动装配在第一收容腔内，驱动块竖向滑动装配在第二收容腔内，第一收容腔和第二收容腔之间设有连通槽，杠杆中部对应铰接在连通槽两侧侧壁上，所述杠杆两端对应伸入第一收容腔或第二收容腔后对应铰接在限位卡条或驱动块底部；限位卡条上端面均匀分布有若干横向限位凸条，滑动踏板下端面设有对应限位凸条的凹槽；所述槽体其中一端固定安装有固定踏板；底座侧部设有对应滑动踏板的刻度线。

滑动踏板前方的导柱上滑动装配有滑块，所述滑块上设有指示灯，滑块靠近滑动踏板一侧侧壁上设有连接指示灯的微动开关；滑块内部设有微型电池，所述微型电池对应连接在微动开关和指示灯上。

滑动踏板前方向上伸出有限位凸缘；所述固定踏板或滑动踏板上端面设有防滑纹。

有益技术效果：使用时双脚分别踏在固定踏板或滑动踏板上，利用滑动滑动踏板尽量向前滑动，通过底座侧部的刻度尺将测量系数直观的体现出来，结构简单使用方便；设置限位机构当身体到达极限时，向下按压驱动块，从而通过限位卡条上的限位凸条与滑动踏板相配合进行限位；使测试者根据自身条件随时停止滑动，便于对测试者进行保护。

附图说明

图1位本装置结构简图；

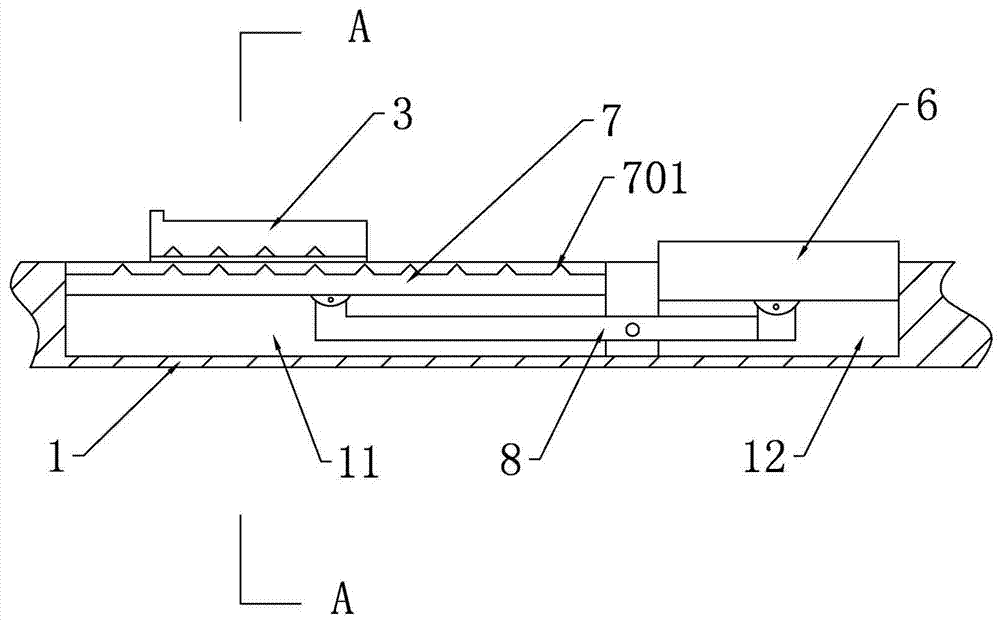

图2为限位机构装配简图；

图3为滑动踏板结构简图；

图4为图2的A-A向剖视图。

图中1底座、2刻度线、3滑动踏板、4固定踏板、5导柱、6驱动块、7限位卡条、8杠杆、9滑块、10指示灯、11第一收容腔、12第二收容腔、301凹槽、701限位凸条。

具体实施方式

一种身体柔韧性测试装置，参见图1-4：包括底座、固定踏板、滑动踏板、限位机构，底座中部设有条形槽体，槽体内部对应设有导柱；所述滑动踏板伸出截面呈T形，其竖向端伸入槽体后滑动装配在导柱上，其横向端两侧伸向对应槽体两侧的底座上部；底座上端面嵌有对应滑动踏板的限位机构，所述限位机构包括限位卡条、杠杆、驱动块，所述限位卡条竖向滑动装配在第一收容腔内，驱动块竖向滑动装配在第二收容腔内，第一收容腔和第二收容腔之间设有连通槽，杠杆中部对应铰接在连通槽两侧侧壁上，所述杠杆两端对应伸入第一收容腔或第二收容腔后对应铰接在限位卡条或驱动块底部；限位卡条上端面均匀分布有若干横向限位凸条，滑动踏板下端面设有对应限位凸条的凹槽；所述槽体其中一端固定安装有固定踏板；底座侧部设有对应滑动踏板的刻度线。

滑动踏板前方的导柱上滑动装配有滑块，所述滑块上设有指示灯，滑块靠近滑动踏板一侧侧壁上设有连接指示灯的微动开关；滑块内部设有微型电池，所述微型电池对应连接在微动开关和指示灯上。

滑动踏板前方向上伸出有限位凸缘；所述固定踏板或滑动踏板上端面设有防滑纹。

使用时双脚分别踏在固定踏板或滑动踏板上，利用滑动滑动踏板尽量向前滑动，通过底座侧部的刻度线将测量系数直观的体现出来，结构简单使用方便；设置限位机构当身体到达极限时，向下按压驱动块，设置杠杆，通过杠杆将驱动块下压力转化为限位卡条上升力，从而通过限位卡条上的限位凸条与滑动踏板相配合进行限位；使测试者根据自身条件随时停止滑动，便于对测试者进行保护；设置滑块，可预设达标数据，当达到标准系数后滑动踏板抵触微动开关，此时指示灯亮起，便于直观的统计达标人数。
