散打搏击用锻炼人体下盘的装置的制作方法

本实用新型涉及锻炼装置，尤其涉及散打搏击用锻炼人体下盘的装置。

背景技术：

下盘是指身体腰部以下部位，尤指是腿部，目前，散打人员是通过扎马步的锻炼方式进行下盘的锻炼，扎马步的标准姿势是大腿和小腿处于90°弯曲状态，散打人员在扎马步时，无法知晓当前扎马步的标准姿势，即大腿和小腿弯曲的状态未达到标准的姿势，无形中降低了散打人员下盘锻炼的效果，鉴于以上缺陷，实有必要设计散打搏击用锻炼人体下盘的装置。

技术实现要素：

本实用新型所要解决的技术问题在于：提供散打搏击用锻炼人体下盘的装置，来解决目前散打人员无法知晓自己扎马步标准的姿势，降低了散打人员下盘锻炼效果的问题。

为解决上述技术问题，本实用新型的技术方案是：散打搏击用锻炼人体下盘的装置，包括连接套、气垫、真空泵、Y型管、放置盒、LED灯、光度传感器、遮挡液、报警器，所述的气垫位于连接套内壁前后两端，所述的气垫与连接套胶水相连，所述的真空泵位于连接套外壁上端左侧，所述的真空泵与连接套螺纹相连，所述的Y型管位于真空泵前端，所述的Y型管一端与真空泵螺纹相连，且所述的Y型管另两端与气垫螺纹相连，所述的放置盒位于连接套外壁顶端中侧，所述的放置盒与连接套螺纹相连，所述的LED灯位于放置盒内部前端，所述的LED灯与放置盒螺纹相连，所述的光度传感器位于放置盒内部后端，所述的光度传感器与放置盒螺纹相连，且所述的光度传感器与LED灯一一对应，所述的遮挡液位于放置盒内部，所述的报警器位于连接套外壁上端右侧，所述的报警器与连接套螺纹相连。

进一步，所述的连接套外壁上端右侧还设有定时器，所述的定时器与连接套螺纹相连。

进一步，所述的定时器后端还设有警示灯，所述的警示灯与连接套螺纹相连。

进一步，所述的连接套外壁上端左侧还设有蓄电池，所述的蓄电池与连接套螺纹相连。

进一步，所述的连接套外壁上端左侧还设有保护罩，所述的保护罩与连接套螺纹相连。

进一步，所述的连接套内部还均设有若干数量的透气孔，所述的透气孔为圆形通孔。

与现有技术相比，该散打搏击用锻炼人体下盘的装置，使用时，首先散打人员用手将连接套套入自己的大腿处，散打人员再用手开启真空泵，所述的真空泵为微型真空泵，具有充气和吸气功能，首先开启真空泵的充气功能，充气气体由Y型管排入气垫内，在气体的作用下，使得气垫逐渐膨胀，通过气垫的膨胀，使得气垫对散打人员的腿部实行软夹紧力，以此让该装置与散打人员连接稳固，当气垫膨胀后的程度达到散打人员的需求后，散打人员先用手关闭真空泵，散打人员再开始扎马步即可，在扎马步的过程中，散打人员需用手打开LED灯、光度传感器以及定时器，LED灯发出的光源照向光度传感器，以此让光度传感器对LED灯的光源进行监测，当散打人员的大腿和小腿不处于90°弯曲状态时，即散打人员扎马步的姿势不是标准姿势时，放置盒处于倾斜的状态，此时，放置盒内的遮挡液会朝着光度传感器或LED灯的方向流动，遮挡液将光度传感器或LED灯遮挡住，以及降低光度传感器监测光度的状态，在光度传感器监测光度下降的作用下，使得报警器发出报警声，提示散打人员当前扎马步的姿势处于非标准的状态，散打人员再对自己扎马步的姿势进行调整即可，调整完毕后，放置盒处于水平的状态，即遮挡液在的放置盒内处于水平的状态，此时，光度传感器监测到LED灯的光源，以此让光度传感器监测的光度恢复，在光度传感器监测光度恢复的作用下，使得报警器停止工作，当报警器停止报警时，散打人员即可知晓当前扎马步的姿势为标准的姿势，当定时器设定的时间到达时，警示灯亮起，通过警示灯亮起提示散打人员扎马步的时间已到达，散打人员停止扎马步进行休息即可，该散打搏击用锻炼人体下盘的装置，结构巧妙，功能强大，操作简单，通过使用该装置，使得散打人员在扎马步时知晓自己当前扎马步的姿势是否处于标准的姿势，有效的提高了散打人员下盘锻炼的效果，同时，当该装置使用完毕后，散打人员用手开启真空泵的吸气功能，使得气垫内的气体由Y型管排出外界，即气垫对散打人员大腿的软挤压力消失，散打人员再将该装置从腿部取下即可，蓄电池是为了给该装置提供能量供应，该装置无需外界电源即可正常使用，所述的蓄电池分别与真空泵、LED灯、光度传感器、报警器、定时器以及警示灯导线相连，透气孔是为了让该装置内部空气与外界空气实行互换，提高了散打人员使用该装置的舒适性，保护罩是为了防止散打人员与蓄电池接触而造成导电等现象的发生，对散打人员起到保护作用，所述的光度传感器与报警器信号线相连，所述的光度传感器型号为ZS-720，所述的定时器与警示灯信号线相连，所述的遮挡液为非透明液体。

附图说明

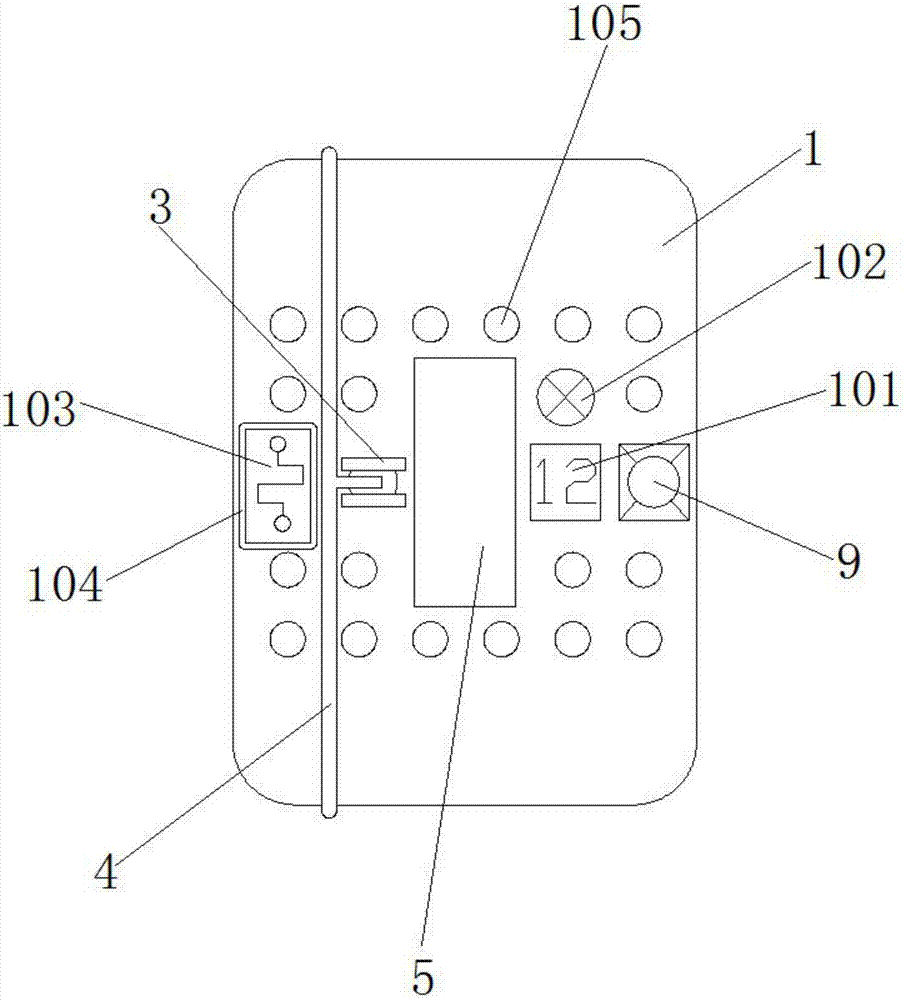

图1是散打搏击用锻炼人体下盘的装置的局部主视图；

图2是散打搏击用锻炼人体下盘的装置的局部俯视图；

图3是放置盒的内部局部剖视图。

连接套1、气垫2、真空泵3、Y型管4、放置盒5、LED灯6、光度传感器7、遮挡液8、报警器9、定时器101、警示灯102、蓄电池103、保护罩104、透气孔105。

如下具体实施方式将结合上述附图进一步说明。

具体实施方式

在下文中，阐述了多种特定细节，以便提供对构成所描述实施例基础的概念的透彻理解。然而，对本领域的技术人员来说，很显然所描述的实施例可以在没有这些特定细节中的一些或者全部的情况下来实践。在其他情况下，没有具体描述众所周知的处理步骤。

如图1、图2、图3所示，散打搏击用锻炼人体下盘的装置，包括连接套1、气垫2、真空泵3、Y型管4、放置盒5、LED灯6、光度传感器7、遮挡液8、报警器9，所述的气垫2位于连接套1内壁前后两端，所述的气垫2与连接套1胶水相连，所述的真空泵3位于连接套1外壁上端左侧，所述的真空泵3与连接套1螺纹相连，所述的Y型管4位于真空泵3前端，所述的Y型管4一端与真空泵3螺纹相连，且所述的Y型管4另两端与气垫2螺纹相连，所述的放置盒5位于连接套1外壁顶端中侧，所述的放置盒5与连接套1螺纹相连，所述的LED灯6位于放置盒5内部前端，所述的LED灯6与放置盒5螺纹相连，所述的光度传感器7位于放置盒5内部后端，所述的光度传感器7与放置盒5螺纹相连，且所述的光度传感器7与LED灯6一一对应，所述的遮挡液8位于放置盒5内部，所述的报警器9位于连接套1外壁上端右侧，所述的报警器9与连接套1螺纹相连，所述的连接套1外壁上端右侧还设有定时器101，所述的定时器101与连接套1螺纹相连，所述的定时器101后端还设有警示灯102，所述的警示灯102与连接套1螺纹相连，所述的连接套1外壁上端左侧还设有蓄电池103，所述的蓄电池103与连接套1螺纹相连，所述的连接套1外壁上端左侧还设有保护罩104，所述的保护罩104与连接套1螺纹相连，所述的连接套1内部还均设有若干数量的透气孔105，所述的透气孔105为圆形通孔。

该散打搏击用锻炼人体下盘的装置，使用时，首先散打人员用手将连接套1套入自己的大腿处，散打人员再用手开启真空泵3，所述的真空泵3为微型真空泵，具有充气和吸气功能，首先开启真空泵3的充气功能，充气气体由Y型管4排入气垫2内，在气体的作用下，使得气垫2逐渐膨胀，通过气垫2的膨胀，使得气垫2对散打人员的腿部实行软夹紧力，以此让该装置与散打人员连接稳固，当气垫2膨胀后的程度达到散打人员的需求后，散打人员先用手关闭真空泵3，散打人员再开始扎马步即可，在扎马步的过程中，散打人员需用手打开LED灯6、光度传感器7以及定时器101，LED灯6发出的光源照向光度传感器7，以此让光度传感器7对LED灯6的光源进行监测，当散打人员的大腿和小腿不处于90°弯曲状态时，即散打人员扎马步的姿势不是标准姿势时，放置盒5处于倾斜的状态，此时，放置盒5内的遮挡液8会朝着光度传感器7或LED灯6的方向流动，遮挡液8将光度传感器7或LED灯6遮挡住，以及降低光度传感器7监测光度的状态，在光度传感器7监测光度下降的作用下，使得报警器9发出报警声，提示散打人员当前扎马步的姿势处于非标准的状态，散打人员再对自己扎马步的姿势进行调整即可，调整完毕后，放置盒5处于水平的状态，即遮挡液8在的放置盒5内处于水平的状态，此时，光度传感器7监测到LED灯6的光源，以此让光度传感器7监测的光度恢复，在光度传感器7监测光度恢复的作用下，使得报警器9停止工作，当报警器9停止报警时，散打人员即可知晓当前扎马步的姿势为标准的姿势，当定时器101设定的时间到达时，警示灯102亮起，通过警示灯102亮起提示散打人员扎马步的时间已到达，散打人员停止扎马步进行休息即可，同时，当该装置使用完毕后，散打人员用手开启真空泵3的吸气功能，使得气垫2内的气体由Y型管4排出外界，即气垫2对散打人员大腿的软挤压力消失，散打人员再将该装置从腿部取下即可，蓄电池103是为了给该装置提供能量供应，该装置无需外界电源即可正常使用，所述的蓄电池103分别与真空泵3、LED灯6、光度传感器7、报警器9、定时器101以及警示灯102导线相连，透气孔105是为了让该装置内部空气与外界空气实行互换，提高了散打人员使用该装置的舒适性，保护罩104是为了防止散打人员与蓄电池103接触而造成导电等现象的发生，对散打人员起到保护作用，所述的光度传感器7与报警器9信号线相连，所述的光度传感器7型号为ZS-720，所述的定时器101与警示灯102信号线相连，所述的遮挡液8为非透明液体。

本实用新型不局限于上述具体的实施方式，本领域的普通技术人员从上述构思出发，不经过创造性的劳动，所做出的种种变换，均落在本实用新型的保护范围之内。
