自主控速跑步机的制作方法

本实用新型涉及一种跑步机，尤其涉及一种使用者可自主控制跑步速度的跑步机。

背景技术：

室内健身，跑步机是最常用的健身器材之一。目前常见的跑步机，在跑步平台前方设置有支架、显示仪表、护手等装置，采用脚步运动监测、计算、反馈等复杂且不稳定的程序技术来调整速度，系统复杂，价格贵，体积较大，占用空间多；都是被动式调速，即使用者必须跟随设定好的跑步机速度来运动，若在跑步过程中需要调整速度，只能通过手动改变档位的方式来调整到需要的速度，然后再跟随跑步机的运转速度跑步，不能按照使用者的实际跑步速度进行实时的速度控制，另一方面，缺少有效的保护措施，若跑步人员体力不支，来不及调整跑步机速度时，有可能摔倒，不能有效保证跑步人员的安全，安全性较差。

技术实现要素：

本实用新型所要解决的技术问题是，克服以上所述缺陷，提供一种结构简单、操作简便、安全性高的可自主调速的跑步机。

为了解决以上所述技术问题，本实用新型所述自主控速跑步机，包括跑步平台和支撑轴，所述支撑轴为伸缩式支撑轴，支撑轴的上端连接着速度控制装置；所述速度控制装置包括相互连接的调速主体和牵引杆，所述调速主体与跑步机的电机速度控制器导线连接，所述牵引杆与调速主体之间的接触位置改变引起相应速度变化并传递给所述电机速度控制器；所述牵引杆的末端连接着安全带。

进一步，本实用新型所述调速主体包括固定管，所述固定管的内壁设置有带刻度的滑槽，所述牵引杆的上端头设置有与所述滑槽适配的滑块，滑块可在滑槽内滑动与滑槽内的不同刻度接触进而与跑步机的电机速度控制器导线连通。

进一步，本实用新型所述调速主体包括调速盘和带卡槽的夹持杆，卡槽夹住所述调速盘通过固定转轴将调速盘与夹持杆活动连接；所述牵引杆为伸缩式、其上端与调速盘连接，调速盘与跑步机的电机速度控制器导线连接；所述夹持杆与支撑轴的上端连接固定。

进一步，本实用新型所述跑步机还包括配套使用的VR头盔和/或VR眼镜，在跑步机的电机上设置有运转速度传感器，所述运转速度传感器通过无线方式将跑步的运转速度传入所述VR头盔和/或VR眼镜的软体服务器，向使用者提供运动条件下的VR场景。

本实用新型将跑步机调速部件进行简单改造，将调速装置设置为身体牵引的方式进行。当跑步平台上系着安全带的跑步者加快或者减慢速度时势必向前或者向后移动一定的距离，带动牵引杆位置移动，使牵引杆与调速主体之间的接触位置发生改变进而引起或快或慢的相应速度变化，这种变化通过调速主体传递给跑步机的电机速度控制器以控制电机转速进而达到调整跑步机速度以适应跑步者速度的目的，实现了实时控制跑步机运转速度。本实用新型在牵引杆的前端设置了安全带，跑步时将安全系在腰上，当跑步者体力不支的时候，身体就会随着跑带往后移动一段距离，这种变化传递给速度控制装置，将跑步机的运转速度降下来，可自行减慢脚步速度，直到跑步者移动到最末位置，跑步机速度调整为0进而停止。安全带及自主牵引的调速设计，可有效保护跑步者不被甩出跑步机平台，从而最大化保证了跑步者的安全。

本实用新型的有益效果：本实用新型具有结构简单、使用方便、体积小、价格便宜等优点，跑步机的运转速度完全由跑步者的牵引动作进行自动控制，无需手动调整，操作简单方便；安全带的设置可以有效保证跑步者的人身安全，可为跑步者提供安全、简单、可靠的跑步体验，适用人群广泛。

附图说明

图1为实施例一所述自主控速跑步机的结构示意图；

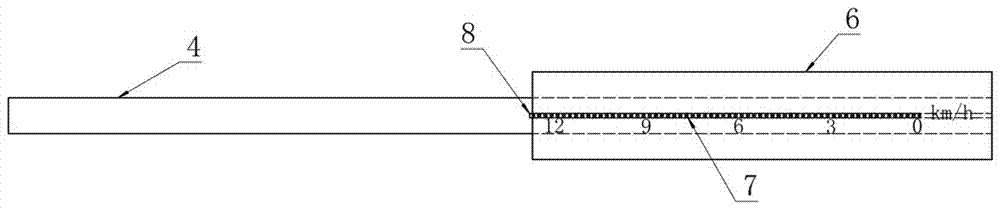

图2为实施例一所述速度控制装置的结构示意图；

图3为实施例二所述自主控速跑步机的结构示意图；

图4为实施例二所述速度控制装置的结构示意图；

图5为本实用新型与虚拟现实设备配套使用时的工作原理示意框图。

具体实施方式

下面结合附图对本实用新型作进一步详细说明。

本实用新型所述自主控速跑步机，包括跑步平台1和支撑轴2，所述支撑轴2为伸缩式支撑轴，支撑轴2的上端连接着速度控制装置；所述速度控制装置包括相互连接的调速主体3和牵引杆4，所述调速主体3与跑步机的电机速度控制器导线连接，所述牵引杆4与调速主体3之间的接触位置改变会引起相应速度变化并传递给所述电机速度控制器；所述牵引杆4的末端连接着安全带5。

进一步，本实用新型所述调速主体3包括固定管6，固定管6的内壁设置有带刻度的滑槽7，所述牵引杆4的上端头设置有与所述滑槽7适配的滑块8，滑块8可在滑槽7内滑动与滑槽7内的不同刻度接触进而与跑步机的电机速度控制器导线连通。

进一步，本实用新型所述调速主体3包括调速盘12和带卡槽10的夹持杆9，卡槽10夹住所述调速盘12通过固定转轴11将调速盘12与夹持杆9活动连接；所述牵引杆4为伸缩式、其上端与调速盘12连接，调速盘12与跑步机的电机速度控制器导线连通；所述夹持杆9与支撑轴2的上端连接固定。

进一步，本实用新型所述跑步机还包括配套使用的VR头盔和/或VR眼镜，在跑步机的电机上设置有运转速度传感器，所述运转速度传感器通过无线方式将跑步的运转速度传入所述VR头盔和/或VR眼镜的软体服务器，向使用者提供运动条件下的VR场景。

实施例一：所述支撑轴2分成两段，可上下伸缩以改变支撑轴的高度适应不同身高的使用者；所述速度控制装置为伸缩式控制速度，较粗的固定管6的内壁为非金属绝缘材料，内壁开一个带刻度的滑槽7，在滑槽7不同刻度的上下两端均分别布置有与速度控制器独立导线连接的导电金属片，较细的牵引杆4的上端头焊接金属滑块8，滑块8的大小与滑槽7适应，滑块8可在滑槽7内滑动，滑块8滑动到滑槽7有刻度的地方即连通滑槽7对应刻度上下两端的导电金属片，从而与跑步机的电机速度控制器导线连接通，电机速度控制器控制电机转速使跑步机表达为某一速度，滑槽内不同的刻度代表不同的速度，牵引杆滑入固定管内距离越长，表明跑步者向前倾或移动的距离越大，跑步机的速度也越快，反之亦然，以此实现跑步机的速度与跑步者的真实速度同步。

实施例二：所述支撑轴2的设计同实施例一；所述速度控制装置为旋转式控制速度，钢性的夹持杆9水平焊接在支撑轴2的顶部，卡槽10夹住圆形调速盘12用固定转轴11固定，调速盘12能以固定转轴为中心旋转，调速盘12与牵引杆4固定连接；所述牵引杆4可分成两段，能自由伸缩以改变牵引杆的长度适应使用者在不同位置时牵引杆的长度变化；牵引杆4的末端连接着安全带。跑步进行时，加快或减慢速度，套在其身上的安全带连接着牵引杆使牵引杆的位置发生改变，进而带动调速盘转动，而调速盘转动不同距离或角度代表不同的速度，该速度通过调速盘与跑步机的电机速度控制器导线连接通，电机速度控制器控制电机转速使跑步机表达为某一速度，与跑步者的真实速度同步。

以上为本实用新型最常用的两种不同的实施方式，本实用新型还可以与虚拟现实设备配套使用，如与VR头盔和/或VR眼镜搭配使用。在跑步机的电机上安装运转速度传感器，所述运转速度传感器通过无线方式将跑步的运转速度传入所述VR头盔和/或VR眼镜的软体服务器，向使用者提供运动条件下的VR场景，从而实现虚拟现实跑步运动及游戏的深度沉浸体验。
