可调节握力的握力器的制作方法

本实用新型属于健身器械领域，具体涉及一种可调节握力的握力器。

背景技术：

握力器是一种锻炼人手腕、手臂力量的小型健身器材，又称臂握器、手力器，指力器，测力器。握力器具有小而轻，携带方便，不受固定的时间和空间的限制；握力器的练习可以缓解疲劳，使练习者的肌肉更加结实，有助于促进血液循环，可以保持关节的活血，不易导致炎症。

现有的握力器，公知的有以铰接点为中心旋转自如地结合一对操作臂后，在铰接点的上部或下部设置弹簧部件的结构的握力器。此握力一般为预设的，不能随意调整，因此，当力气较小的女性或老人使用时非常费尽；而力气较大的男士使用时，可能出现轻松握紧、松开的情况，达不到锻炼的效果。

技术实现要素：

为了解决现有技术存在的问题，本实用新型提供了一种可调节握力的握力器，其具有握力大小可调、握感舒适，防滑性好等特点。

本实用新型的目的是提供一种可调节握力的握力器。

根据本实用新型具体实施方式的可调节握力的握力器，包括第一握持臂和第一握持臂，所述第一握持臂和所述第二握持臂间隔设置，且所述第一握持臂与所述第二握持臂之间铰接有连杆；所述第一握持臂上方设有支撑框体，所述支撑框体分隔成两个容纳框，分别为第一容纳框与第二容纳框，所述第一容纳框内设置有弹簧，所述第二容纳框内设置有丝杠，所述丝杠的螺杆贯穿至所述所述第一容纳框，且所述弹簧穿套在所述螺杆上，且与所述螺杆固定；所述连杆的一端抵靠在所述丝杠的螺母上。

根据本实用新型具体实施方式的可调节握力的握力器，所述支撑框体的顶部沿支撑框体的长度方向设置有一条加强筋。

根据本实用新型具体实施方式的可调节握力的握力器，所述第一握持臂的外侧面上设有防滑软胶层，所述防滑软胶层上均匀分布有多个防滑楞。

根据本实用新型具体实施方式的可调节握力的握力器，所述第二握持臂的外侧面上设有防滑软胶层，所述防滑软胶层上均匀分布有多个防滑楞。

根据本实用新型具体实施方式的可调节握力的握力器，所述螺杆穿过所述第二容纳框，且所述螺杆的前端连接有调节螺母，所述调节螺母外设有塑胶外壳，所述塑胶外壳的形状为六边形。

根据本实用新型具体实施方式的可调节握力的握力器，所述弹簧的末端固定有一个圆盘，且所述圆盘与所述螺杆的尾部固定链接，以使所述弹簧与所述螺杆固定链接。

根据本实用新型具体实施方式的可调节握力的握力器，所述第一容纳框上设置有齿轮，所述齿轮与所述螺杆啮合。

根据本实用新型具体实施方式的可调节握力的握力器，所述连杆的数量为两个，分别为第一连杆和第二连杆，所述第一连杆与所述第二连杆上下布置，且均倾斜设置，所述第一连杆的前端抵靠在所述螺母上。

根据本实用新型具体实施方式的可调节握力的握力器，所述第一握持臂与所述支撑框体一体成型。

根据本实用新型具体实施方式的可调节握力的握力器，所述第一握持臂与所述支撑框体采用的材质为塑料。

本实用新型的有益效果为：

1.本实用新型通过连杆推动丝杠整体向前移动，而丝杠的后部与弹簧连接固定，丝杠前移，压缩弹簧，人对抗弹簧弹力，从而达到锻炼握力的目的；调节大小时，旋转丝杠的螺母，从而连杆与螺母之间的角度发生变化，力矩变化，当旋转螺母靠近弹簧时，握力增大；当旋转螺母远离弹簧时，握力减小。因此，本实用新型整体握力可调，实用方便，结构简单。

2.支撑框体顶部沿支撑框体的长度方向设置有一条加强筋，增加了受力点的厚度，整体的牢度会大大增加。

3.在第一握持臂的外侧面、第二握持臂的外侧面，即在握持臂与人体手掌的接触面上设置防滑软胶层，使用者捏上去感觉柔软、舒适，而且不易滑手。

4.第一容纳框上设置有齿轮，所述齿轮与所述螺杆啮合，可以使螺杆前后移动过程中更加平稳，延长使用寿命。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

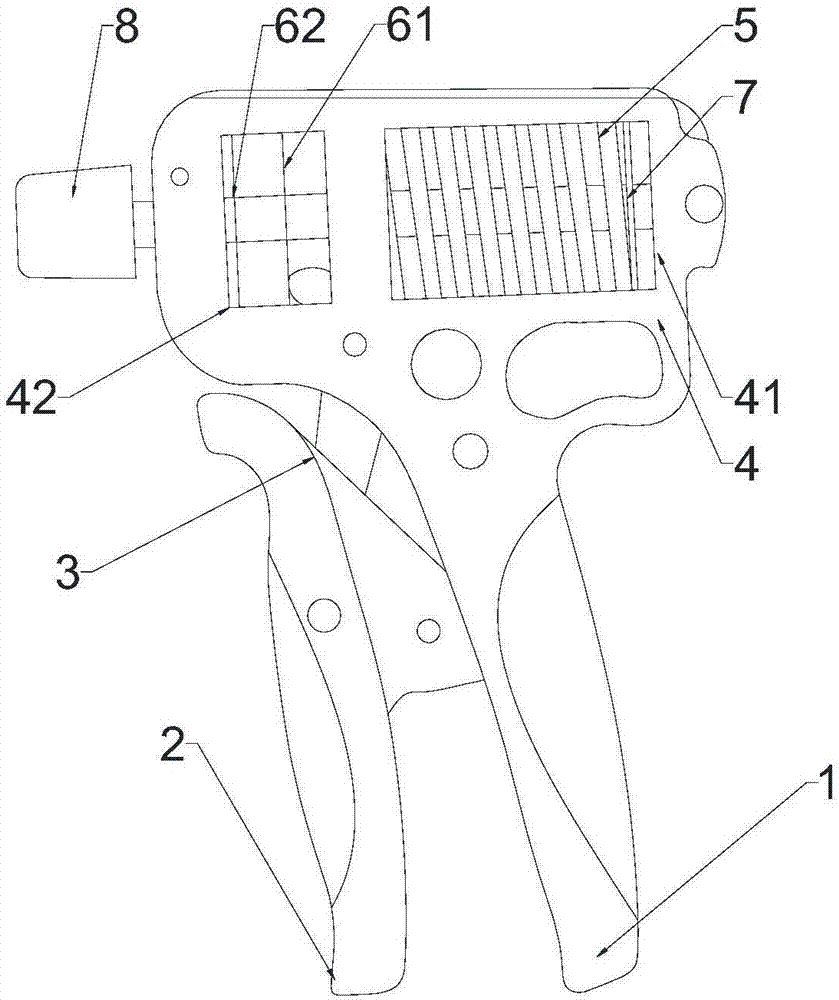

图1是本实用新型握力器正常状态下结构示意图；

图2是本实用新型握力器捏合状态下的结构示意图。

图中1-第一握持臂；2-第二握持臂；3-连杆；4-支撑框体；41-第一容纳框 42-第二容纳框；5-弹簧；61-螺母；62-螺杆；7-圆盘；8-调节螺母。

具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚，下面将对本实用新型的技术方案进行详细的描述。显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动的前提下所得到的所有其它实施方式，都属于本实用新型所保护的范围。

如图1、2所示，本实用新型提供一种可调节握力的握力器，包括第一握持臂1和第二握持臂2，所述第一握持臂上方设有支撑框体4，所述第一握持臂与所述支撑框体一体成型，从而增加整体的牢固性。所述第一握持臂1与所述支撑框体4采用的材质为塑料，或金属材质。

所述第一握持臂1和所述第二握持臂2间隔设置，且所述第一握持臂与所述第二握持臂之间铰接有连杆3。使用者手握住第一握持臂和第二握持臂，捏合松开，使两者靠近、远离，从而达到锻炼握力的目的。

捏合过程中，本实用新型提供一种可调节的弹力来对抗握力。具体结构为：所述支撑框体4分隔成两个容纳框，分别为第一容纳框41与第二容纳框42，所述第一容纳框内设置有弹簧5，所述第二容纳框42内设置有丝杠，所述丝杠的螺杆62贯穿至所述所述第一容纳框41，且所述弹簧5穿套在所述螺杆62上，且与所述螺杆固定；所述连杆3的一端抵靠在所述丝杠的螺母61上。

连杆推动丝杠整体向前移动，而丝杠的后面的弹簧连接固定，丝杠前移，压缩弹簧，人对抗弹簧弹力，从而达到锻炼握力的目的；调节大小时，旋转丝杠的螺母，从而连杆与螺母之间的角度发生变化，力矩变化，当旋转螺母靠近弹簧时，握力增大；当旋转螺母远离弹簧时，握力减小。

连杆与弹簧的固定方式为，所述弹簧的末端固定有一个圆盘7，且所述圆盘7与所述螺杆62的尾部固定链接，以使所述弹簧5与所述螺杆固定链接，从而实现连杆与弹簧连动。

为了便于调节握力，所述连杆的数量为两个，分别为第一连杆和第二连杆，所述第一连杆与所述第二连杆上下布置，且均倾斜设置，所述第一连杆的前端抵靠在所述螺母上。

所述螺杆62穿过所述第二容纳框42，且所述螺杆的前端连接有调节螺母8，所述调节螺母外设有塑胶外壳，所述塑胶外壳的形状为六边形。六边形的塑胶外壳不易滑脱，而且耐用。

为了增加螺杆前后平移过程中的稳定性，所述第一容纳框上设置有齿轮，所述齿轮与所述螺杆啮合，从而使螺杆不会偏移。

安装弹簧的第二容纳框受到弹簧的弹力的挤压容易变形，所述支撑框体的顶部沿支撑框体的长度方向设置有一条加强筋，从而增加了整体的牢固性，延长了使用寿命。

所述第一握持臂的外侧面上包设有防滑软胶层，所述防滑软胶层上均匀分布有多个防滑楞。

所述第二握持臂的外侧面上设有防滑软胶层，所述防滑软胶层上均匀分布有多个防滑楞。在第一握持臂的外侧面、第二握持臂的外侧面，即在握持臂与人体手掌的接触面上设置防滑软胶层，防滑软胶层采用的材质为TPR软塑，使用者捏上去感觉柔软、舒适，而且不易滑手。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应以所述权利要求的保护范围为准。
