一种腕关节加压器的制作方法

本实用新型涉及一种加压器，具体为一种腕关节加压器，属于关节保护用具应用技术领域。

背景技术：

人们在进行户外活动时或在手腕受伤时，需要对腕关节进行保护，一般利用向腕关节加压的方法，对腕关节进行充分保护，从降低人们在运动时腕关节受伤的概率，也增加了手腕受伤后的恢复效率，从而需要用到腕关节加压器对腕关节进行保护。但是现有的腕关节加压器在使用时存在一定的缺陷，现有的腕关节加压器结构简单，对腕关节的提供的压力不能进行适当调节，且现有的腕关节加压器在套设在手腕上时，结构稳定性不足，从而容易发生脱落，使用不方便。

技术实现要素：

本实用新型的目的就在于为了解决上述对腕关节的提供的压力不能进行适当调节，且现有的腕关节加压器在套设在手腕上时，结构稳定性不足，从而容易发生脱落，使用不方便的问题而提供一种腕关节加压器。

本实用新型通过以下技术方案来实现上述目的，一种腕关节加压器，包括臂套、腕套和手套，所述腕套一端设置所述臂套，所述腕套另一端设置所述手套，所述腕套内部设置充气垫，所述充气垫中部设置出气口，所述出气口一侧设置充气管，所述充气管一端设置充气捏球，所述臂套外侧设置两魔术贴，所述充气捏球底部设置进气管，所述进气管内部活动连接第一止回板，所述第一止回板底部一侧设置挡块，所述第一止回板一侧设置弹簧，所述充气捏球通过连接管连通所述充气管，所述连接管内部活动连接第二止回板。

优选的，为了使出气口能够进行封闭，且能够进行放气，所述出气口外侧设置螺纹，且所述出气口外侧安装固定螺纹套。

优选的，为了使充气捏球通过进气管进气时，第一止回板能够回收，从而使气流畅通，捏紧充气捏球向充气管充气时，第一止回板能够紧贴挡块对进气管进行封闭，所述第一止回板通过弹簧连接进气管，所述弹簧和所述挡块设置在所述第一止回板两侧，且所述弹簧为靠近充气捏球一侧。

优选的，为了使使用者捏紧充气捏球向充气管充气时，第二止回板能够回收，从而使气流畅通，充气捏球通过进气管进气时，第二止回板能够通过弹簧弹力紧贴挡块对连接管进行封闭，所述第二止回板一侧中部设置所述弹簧，且所述第二止回板另一侧底部设置所述挡块，所述挡块为靠近充气捏球一侧。

优选的，为了使使用者能够利用魔术贴将臂套固定在使用者手臂上，两所述魔术贴呈平行设置。

优选的，为了使第一止回板和第二止回板使用更方便，所述第一止回板和所述第二止回板一端均设置转轴。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型连接紧凑，通过在腕套内部设置充气垫，且在充气垫外部连通带有充气捏球的充气管，使得使用者能够通过充气捏球箱充气垫内进行充气，使用者能够通过控制充气量来控制腕套内充气垫对手腕的压力，从而使使用者更舒适，且操作方便。

2、通过在腕套一端设置带有魔术贴的臂套，且在腕套另一端设置手套，使得使用者能够用手穿过臂套、腕套和手套，从而将装置套设在手腕外侧，通过贴紧魔术贴，将臂套固定在使用者手臂上，结构稳定性强，不易发生脱落。

附图说明

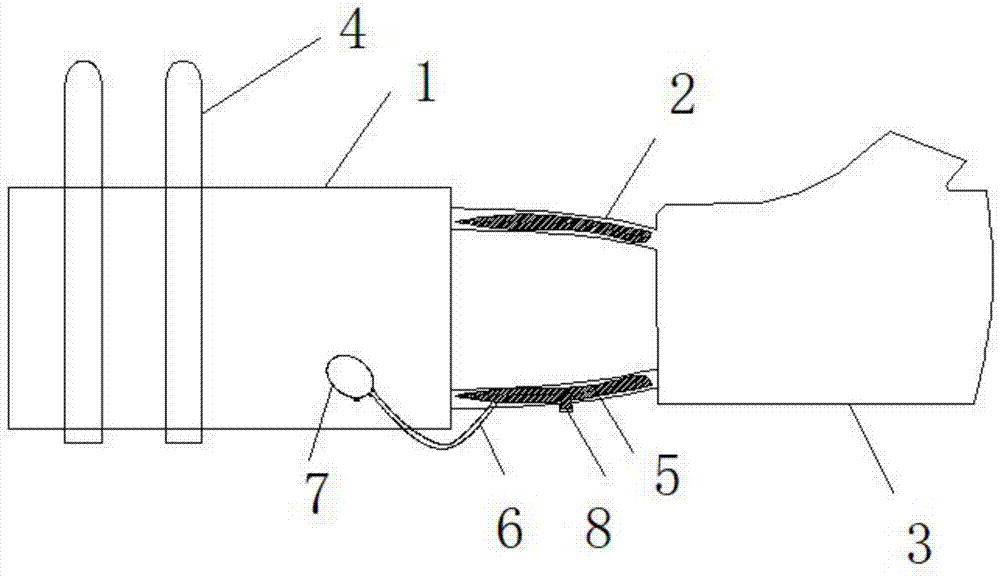

图1为本实用新型整体结构示意图。

图2为本实用新型充气捏球结构示意图。

图3为图2中本实用新型充气捏球A处细节放大示意图。

图4为图2中本实用新型充气捏球B处细节放大示意图。

图中：1、臂套；2、腕套；3、手套；4、魔术贴；5、充气垫；6、充气管；7、充气捏球；8、出气口；9、进气管；10、挡块；11、第一止回板；12、弹簧； 13、连接管；14、第二止回板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施1

请参阅图1至图4所示，一种腕关节加压器，包括臂套1、腕套2和手套3，腕套2一端设置臂套1，腕套2另一端设置手套3，腕套2内部设置充气垫5，充气垫5中部设置出气口8，出气口8一侧设置充气管6，充气管6 一端设置充气捏球7，臂套1外侧设置两魔术贴4，充气捏球7底部设置进气管9，进气管9内部活动连接第一止回板11，第一止回板11底部一侧设置挡块10，第一止回板11一侧设置弹簧12，充气捏球7通过连接管13连通充气管6，连接管13内部活动连接第二止回板14，使用者将手依次穿过臂套1、腕套2和手套3，且腕套2位于使用者手腕外侧，从而将装置整体套设在使用者手腕外侧，绑紧魔术贴4，从而将臂套1固定在使用者手臂外侧，反复按压充气捏球7，从而利用充气管6向腕套2内的充气垫5进行充气，对使用者手腕进行加压工作。

实施2

此外，参照图1至图4所示，此实施与实施1的区别在于：出气口8外侧设置螺纹，且出气口8外侧安装固定螺纹套，使用者能够利用固定螺纹套对出气口8进行密闭，在不使用装置时，能够通过拆卸固定螺纹套将充气垫 5内的气体放出。第一止回板11通过弹簧12连接进气管9，弹簧12和挡块 10设置在第一止回板11两侧，且弹簧12为靠近充气捏球7一侧。第二止回板14一侧中部设置弹簧12，且第二止回板14另一侧底部设置挡块10，挡块 10为靠近充气捏球7一侧。两魔术贴4呈平行设置。第一止回板11和第二止回板14一端均设置转轴，充气捏球通过进气管9进气时，第一止回板11 能够回收，第一止回板11一侧弹簧12收缩，从而使气流畅通，第二止回板 14能够通过弹簧12弹力紧贴挡块10对连接管13进行封闭，捏紧充气捏球向充气管6充气时，第一止回板11能够紧贴挡块10对进气管6进行封闭，第二止回板14能够回收，从而使连接管13气流畅通。

本实用新型在使用时，使用者将手依次穿过臂套1、腕套2和手套3，且腕套 2位于使用者手腕外侧，从而将装置整体套设在使用者手腕外侧，绑紧魔术贴4，从而将臂套1固定在使用者手臂外侧，反复按压充气捏球7，从而利用充气管6向腕套2内的充气垫5进行充气，对使用者手腕进行加压工作，使用者能够利用固定螺纹套对出气口8进行密闭，在不使用装置时，能够通过拆卸固定螺纹套将充气垫5内的气体放出。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
