一种舞蹈练习下腰装置的制作方法

本实用新型涉及舞蹈练习装置技术领域，具体涉及一种舞蹈练习下腰装置。

背景技术：

目前，在进行舞蹈训练时，下腰是每个舞蹈练习者必须进行的训练项目，下腰可以训练舞者腰部的柔韧性，使其舞姿更加的优美，传统的下腰器一般为固定式结构，包括一个弧形的下腰板和支撑底座，但是下腰是一个循序渐进的过程，舞蹈初学者和舞蹈资深练习者所能适应的下腰板的弧度是不一样的，如果下腰板的弧度过大，可能使初学者的腰部感觉不适甚至导致拉伤，下腰板的弧度过小又不能达到很好的练习效果，而且不同的人身高不一样，所适应的底座高度也不一样，传统的固定结构式下腰器不能很好的解决上述问题。

技术实现要素：

为解决上述问题，本实用新型提供了一种舞蹈练习下腰装置，本实用新型是通过以下技术方案来实现的。

一种舞蹈练习下腰装置，包括底板、轴杆、滑座和下腰机构，所述底板的上表面对称固接有支板，各支板上均匀设有竖向的滑槽，所述轴杆转动连接在支板的底部之间，轴杆的前端伸出到前侧所述支板外并固接有第一转盘，轴杆位于支板之间的部分对称设有旋向相反的螺纹槽，轴杆两侧的支板之间均固接有导向杆，所述滑座对称设有两个，滑座与导向杆滑动连接，两个滑座还分别与其中一个螺纹槽啮合，滑座上均固接有第一转轴，所述下腰机构包括升降板、滑杆、立柱、下腰板和螺纹杆，所述升降板的前后侧面固接有滑槽滑动连接的滑块，升降板的左右侧面对称设有滑孔，升降板的底面通过耳板对称固接有第二转轴，同侧的第一转轴和第二转轴之间均匀铰接有连杆，所述滑杆滑动连接在滑孔内，滑杆的端部固接有固定座，同侧的固定座之间固接有第一连接轴，所述立柱对称固接在升降板的上表面，立柱上均套合滑动连接有滑套，滑套之间固接有座板，座板的两侧对称固接有第二连接轴，所述下腰板的两端分别与同侧的第一连接轴和第二连接轴转动连接，所述螺纹杆的顶部通过轴承套转动连接在座板的下表面中心，螺纹杆还与升降板啮合，螺纹杆的底部伸出到升降板的下表面之下并固接有第二转盘。

进一步地，所述底板的下表面磨砂处理。

进一步地，所述滑杆上套合有弹簧，弹簧的两端分别与固定座和升降板固接。

进一步地，所述下腰板的上表面固接有硅胶垫。

进一步地，各支板上的滑槽数目不小于三处。

本实用新型的有益效果是，结构新颖，功能实用，通过螺纹杆的转动可以调节座板的高度，从而调整两个下腰板打开的角度，满足不同人群对下腰弧度的不同需求，通过轴杆的转动可以调整下腰机构的高度，满足不同身高人群的需求。

附图说明

为了更清楚地说明本实用新型的技术方案，下面将对具体实施方式描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

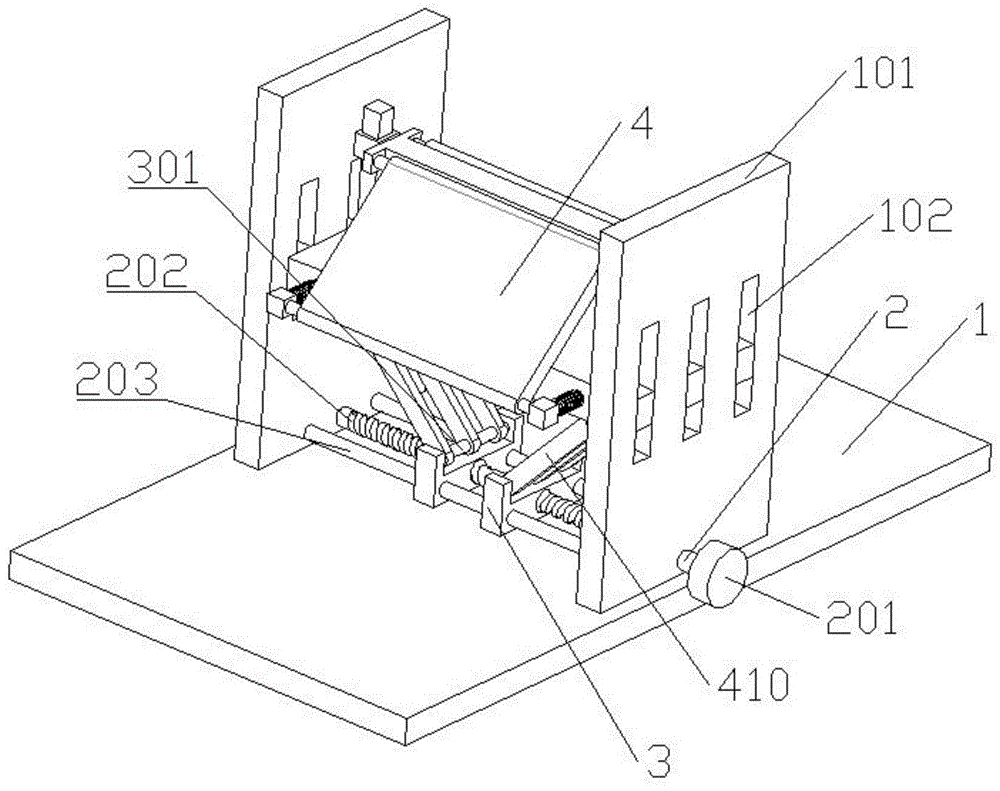

图1：本实用新型所述一种舞蹈练习下腰装置的结构示意图；

图2：本实用新型所述下腰机构的结构示意图；

图3：本实用新型所述下腰机构另一角度的结构示意图；

图4：本实用新型所述下腰机构的剖视图。

附图标记如下：

1、底板，101、支板，102、滑槽，2、轴杆，201、第一转盘，202、螺纹槽，203、导向杆，3、滑座，301、第一转轴，4、下腰机构，401、升降板，402、滑杆，403、立柱，404、下腰板，405、螺纹杆，406、滑块，407、滑孔，408、耳板，409、第二转轴，410、连杆，411、固定座，412、第一连接轴，413、滑套，414、座板，415、第二连接轴，416、轴承套，417、第二转盘，418、弹簧，419、硅胶垫。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

如图1-4所示，一种舞蹈练习下腰装置，包括底板1、轴杆2、滑座3和下腰机构4，底板1的上表面对称固接有支板101，各支板101上均匀设有竖向的滑槽102，轴杆2转动连接在支板101的底部之间，轴杆2的前端伸出到前侧支板101外并固接有第一转盘201，轴杆2位于支板101之间的部分对称设有旋向相反的螺纹槽202，轴杆2两侧的支板101之间均固接有导向杆203，滑座3对称设有两个，滑座3与导向杆203滑动连接，两个滑座3还分别与其中一个螺纹槽202啮合，滑座3上均固接有第一转轴301，下腰机构4包括升降板401、滑杆402、立柱403、下腰板404和螺纹杆405，升降板401的前后侧面固接有滑槽102滑动连接的滑块406，升降板401的左右侧面对称设有滑孔407，升降板401的底面通过耳板408对称固接有第二转轴409，同侧的第一转轴301和第二转轴409之间均匀铰接有连杆410，滑杆402滑动连接在滑孔407内，滑杆402的端部固接有固定座411，同侧的固定座411之间固接有第一连接轴412，立柱403对称固接在升降板401的上表面，立柱403上均套合滑动连接有滑套413，滑套413之间固接有座板414，座板414的两侧对称固接有第二连接轴415，下腰板404的两端分别与同侧的第一连接轴412和第二连接轴415转动连接，螺纹杆405的顶部通过轴承套416转动连接在座板414的下表面中心，螺纹杆405还与升降板401啮合，螺纹杆405的底部伸出到升降板401的下表面之下并固接有第二转盘417。

优选的，底板1的下表面磨砂处理。

优选的，滑杆402上套合有弹簧418，弹簧418的两端分别与固定座411和升降板401固接。

优选的，下腰板404的上表面固接有硅胶垫419。

优选的，各支板101上的滑槽102数目不小于三处。

工作原理：

使用时，需要进行下腰角度的调整时，通过螺纹杆405的转动可以调整座板414的高度，座板414上升时，两个下腰板404的坡度变陡，两侧的滑杆402在滑孔407内相互靠近，以适应下腰板404的坡度变化，下腰板404坡度变陡时，下腰的角度变大，适应资深练习者使用，相反的，座板414下降时，下腰角度变小，适用于初学者练习。

需要进行下腰机构4高度的调整时，通过第一转盘201转动轴杆2，两个滑座3分别与轴杆2上的一个螺纹槽202啮合，且两个螺纹槽202旋向相反，因此，轴杆2转动时，两个滑座3相互靠近或相互远离，滑座3通过连杆410调整下腰机构4的高度，滑座3相互靠近时，下腰机构4的高度下降，滑座3相互远离时，下腰机构4的高度升高。

以上公开的本实用新型优选实施例只是用于帮助阐述本实用新型。优选实施例并没有详尽叙述所有的细节，也不限制该实用新型仅为的具体实施方式。显然，根据本说明书的内容，可作很多的修改和变化。本说明书选取并具体描述这些实施例，是为了更好地解释本实用新型的原理和实际应用，从而使所属技术领域技术人员能很好地理解和利用本实用新型。本实用新型仅受权利要求书及其全部范围和等效物的限制。
