一种棒球训练用打击笼的制作方法

本发明涉及体育场地设备技术领域，特别是涉及一种棒球训练用打击笼。

背景技术：

棒球击打练习是棒球运动员需要进行的基本练习。棒球被击打后飞出的速度极快，飞出的距离也较远，因此击打练习通常是在打击笼中进行，打击笼是将网体架设并张紧在框架上，构成封闭的网笼或网棚，以避免棒球飞出。

专利号为201720009592.2公开了一种棒球训练用打击笼，包括框架和网体。这种棒球训练用打击笼，在网体的一个大面网片的侧部处设有双层网的网体门。网体门既可以方便人员进出，又可以确保棒球不会飞出，而且不会影响网体整体拉紧后的悬挂状态。但是这种打击笼是固定安装的，固定安装在户外场地上后，无法移动，更换场地时拆装麻烦。

技术实现要素：

基于此，有必要针对目前的打击笼固定安装在户外场地上后，无法移动，更换场地时拆装麻烦问题，提供一种棒球训练用打击笼。

一种棒球训练用打击笼，包括框架和覆于框架上的网体，所述框架包括若干支撑架和若干“x”形连接支架，所述支撑架包括两竖支架和一顶笼架，每一所述竖支架一端设置有一插孔，所述顶笼架的两端插设于两所述插孔内，每一所述竖支架的另一端设置有一万向轮；所述“x”形连接支架铰接设置于两所述支撑架的中部。

在其中一个实施例中，所述“x”形连接支架包括两连接杆，两所述连接杆的中部铰接，两所述连接杆的四端分别与所述竖支架螺栓连接。

在其中一个实施例中，所述竖支架由两平行的支杆组成。

上述棒球训练用打击笼，通过“x”形连接支架使支撑架两两之间铰接在一起，且支撑架的竖支架设置有万向轮，因此可以很便捷的收拢、折叠，便于转移场地。

附图说明

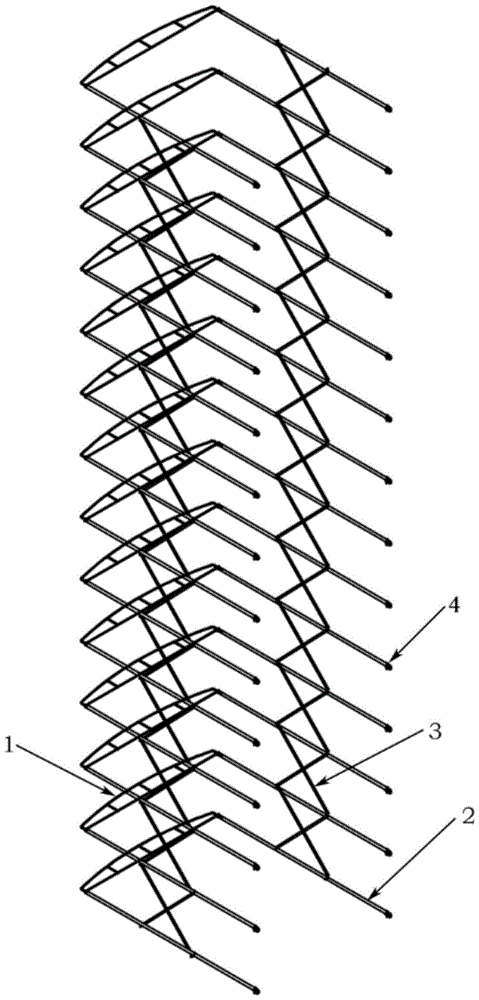

图1为其中一个实施例的框架的结构示意图。

具体实施方式

为使本发明的上述目的、特征和优点能够更加明显易懂，下面结合附图对本发明的具体实施方式做详细的说明。在下面的描述中阐述了很多具体细节以便于充分理解本发明。但是本发明能够以很多不同于在此描述的其它方式来实施，本领域技术人员可以在不违背本发明内涵的情况下做类似改进，因此本发明不受下面公开的具体实施例的限制。

如图1所示，一种棒球训练用打击笼，包括框架和覆于框架上的网体，框架包括若干支撑架和若干“x”形连接支架3，支撑架包括两竖支架2和一顶笼架1，每一竖支架2一端设置有一插孔(图未示)，顶笼架1的两端插设于两插孔内，每一竖支架2的另一端设置有一万向轮4。“x”形连接支架3铰接设置于两支撑架的中部。竖支架2长度为4米-4.5米。

上述棒球训练用打击笼，通过“x”形连接支架3使支撑架两两之间铰接在一起，且支撑架的竖支架2设置有万向轮4，因此可以很便捷的收拢、折叠，便于转移场地。

在其中一个实施例中，“x”形连接支架3包括两连接杆，两连接杆的中部铰接，两连接杆的四端分别与竖支架2螺栓连接。x”形连接支架拉开后，两两支撑架之间的距离为1.6米-1.8米。连接杆采用规格为宽度和厚度比为2*4厘米的扁管。

在其中一个实施例中，竖支架2由两平行的支杆组成。连接杆的端部通过“u”形螺栓和螺母，固定在两支杆的空隙内。“u”形螺栓位于支杆的中部。

以上所述实施例仅表达了本发明的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形和改进，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。

技术特征：

1.一种棒球训练用打击笼，包括框架和覆于框架上的网体，其特征在于，所述框架包括若干支撑架和若干“x”形连接支架，所述支撑架包括两竖支架和一顶笼架，每一所述竖支架一端设置有一插孔，所述顶笼架的两端插设于两所述插孔内，每一所述竖支架的另一端设置有一万向轮；所述“x”形连接支架设置于两所述支撑支架的中部。

2.根据权利要求1所述的棒球训练用打击笼，其特征在于，所述“x”形连接支架包括两连接杆，两所述连接杆的中部铰接，两所述连接杆的四端分别与所述竖支架枢接。

3.根据权利要求1所述的棒球训练用打击笼，其特征在于，所述竖支架由两平行的支杆组成。

技术总结
本发明涉及一种棒球训练用打击笼，包括框架和覆于框架上的网体，框架包括若干支撑架和若干“X”形连接支架，支撑架包括两竖支架和一顶笼架，每一竖支架一端设置有一插孔，顶笼架的两端插设于两插孔内，每一竖支架的另一端设置有一万向轮；“X”形连接支架铰接设置于两支撑架的中部。该棒球训练用打击笼，通过“X”形连接支架使支撑架两两之间铰接在一起，且支撑架的竖支架设置有万向轮，因此可以很便捷的收拢、折叠，便于转移场地。

技术研发人员：王浩雄
受保护的技术使用者：深圳市容浩五金科技有限公司
技术研发日：2020.04.21
技术公布日：2020.08.07
