一种定位可拆卸的百变魔尺安装结构的制作方法

1.本发明涉及益智玩具百变魔尺，具体涉及百变魔尺的安装结构。


背景技术：

2.百变魔尺rubik's snake(又称魔尺)是由匈牙利人厄尔诺
·
鲁比克(rubik)在70年代发明的高自由度的智力玩具。
3.目前，传统的百变魔尺(以下简称魔尺)是由富于弹性的硬塑料制成的三角形产品。由1个主体(主体一面为凸起弹点，一面为凹槽)，1个面盖组成单段魔尺，然后由一根带有弹性的尼龙绳穿过24节(或36节、48节等)单段魔尺组成一根完整的多节魔尺。玩法是通过不断地旋转单节魔尺的角度，利用多段魔尺间的组合拼成不同造型。
4.魔尺自问世以来，由于对人类具有很强的益智功能，所以一度风靡全球，魔尺通俗易懂又千变万化灵活性强，要想把它玩好必须要求玩者能够集中心智，不断思索，且不急不躁才能逐渐玩好，从某种意义上讲，魔尺已成为一种特殊智力开发的玩具及考核玩者智力的水平与成熟与否的玩具，从而吸引了一批又一批的玩者。
5.传统魔尺，转动时通过弹点配合凹槽的定位方式，通过多段魔尺每次转动90度组合成不同图形，一旦尼龙绳断裂，玩家难以自行修复，且会随着使用时间造成尼龙绳韧性逐渐下降，魔尺也会因此变得松散；而弹簧魔尺利用弹簧为连接方式，可以让魔尺在长期使用过程中保持弹力效果，不易失效。
6.但是，现有的弹簧存在以下缺陷：
7.1、在魔尺旋转10度到80之间时，弹簧压缩值增大，弹点与平面间的摩擦力增大，对应的转动力也会增大；
8.2、弹点配合凹槽的定位方式会由于长期的使用磨损导致定位效果逐渐降低，进而影响转动手感；
9.3、现有的一些魔尺，可通过拆卸工具进行拆卸，但其本身依赖于拆卸工具，在没有拆卸工具时很难完成单节魔尺之间的拆卸，对魔尺本身的多变性产生了限制，且在拆卸过程中会不断磨损零件，最终导致功能减弱甚至失效；
10.4、市面大多数的魔尺通过主体与面盖之间的摩擦力进行固定，当整体发生跌落损坏时，内部的细小零件会暴露在外，对于年龄过低的儿童来说具有极大的危险性。


技术实现要素：

11.针对上述现有技术不足，本发明要解决的技术问题是提供一种稳固性强、定位性好、方便拆卸的魔尺结构。
12.为解决上述技术问题，本发明采用的技术方案为，一种定位可拆卸的百变魔尺安装结构，包括若干魔尺单元，相邻的魔尺单元互相拼接；所述每个魔尺单元包括外壳、端盖、按键及卡扣件；所述外壳为三棱柱形状，其中长边侧面为开口，两短边侧面分别设有卡扣件安装槽及卡扣件接收槽；所述卡扣件可活动地安装在卡扣件安装槽，且卡扣件伸出于所述
外壳时与另一个魔尺单元的外壳的卡扣件接收槽相扣接；所述端盖覆盖所述外壳的开口，且与外壳固定连接；所述端盖中部设有活动区，所述按键安装在所述活动区；所述按键的内端设有用于挤压所述卡扣件的斜面。
13.进一步的技术方案为，所述卡扣件包括卡扣轴、弹簧卡环及弹簧；所述卡扣轴的两端均为向径向凸出的凸环；所述卡扣轴的外端的凸环穿过所述弹簧卡环的中心孔，所述卡扣轴的内端的凸环直径大于所述弹簧卡环的中心孔内径；所述弹簧卡接在卡扣轴内端凸环与弹簧卡环之间；所述弹簧卡环安装在所述外壳的卡扣件安装槽内。
14.进一步的技术方案为，所述外壳的卡扣接收槽包括相互连通的大槽孔及小槽孔，所述大槽孔的孔径大于所述卡扣轴外端凸环的直径，所述小槽孔的孔径与卡扣轴靠近外端凸环处的轴部的直径相匹配。
15.进一步的技术方案为，所述外壳的两短边侧面的内表面安装有若干定位磁铁，且安装于两短边侧面的磁铁极性相反。
16.进一步的技术方案为，所述外壳的短边侧面的磁铁，数量为四个，分别安装在侧面的四个端角。
17.进一步的技术方案为，所述端盖内表面设有若干凸片，所述凸片位置与所述磁铁匹配。
18.进一步的技术方案为，所述外壳的其中一个短边侧面的外表面设有定位凸点，另一个短边侧面的外表面设有若干定位凹点，定位凹点之间设有凹槽过渡面。
19.进一步的技术方案为，所述凹槽过渡面的两端深度小于中部的深度。
20.本发明的磁吸定位可拆卸的百变魔尺安装结构通过按键将卡扣轴推出，与另一节魔尺连接，从而达到整节魔尺可从任意位置拆分或连接的功能，安装简便、稳固性强。
附图说明

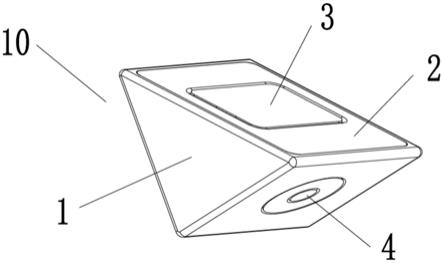

21.图1是本发明的结构示意图。
22.图2是本发明的分解结构示意图。
23.图3是本发明的卡扣轴的结构示意图。
24.图4是本发明的装配结构示意图。
25.图5是本发明的装配原理示意图。
26.图6是本发明的按键推出结构示意图。
27.图7是本发明的按键推出结构原理示意图。
28.图8是本发明的第一种定位方式结构示意图。
29.图9是本发明的第一种定位方式的端盖装配示意图。
30.图10是本发明的第二种定位方式的结构示意图。
具体实施方式
31.下面结合附图和具体实施例对本发明做进一步详细描述。
32.如图1、图2所示，本发明的一种定位可拆卸的百变魔尺安装结构，包括若干魔尺单元10，相邻的魔尺单元10互相拼接；所述每个魔尺单元10包括外壳1、端盖2、按键3及卡扣件4；所述外壳1为三棱柱形状，其中长边侧面为开口，两短边侧面分别设有卡扣件安装槽11及
卡扣件接收槽12；所述卡扣件4可活动地安装在卡扣件安装槽11，且卡扣件4伸出于所述外壳1时与另一个魔尺单元10的外壳1的卡扣件接收槽12相扣接；所述端盖2覆盖所述外壳1的开口，且与外壳1固定连接；所述端盖2中部设有活动区21，所述按键3安装在所述活动区21；所述按键3的内端设有用于挤压所述卡扣件4的斜面31。
33.如图2、图3所示，所述卡扣件4包括卡扣轴41、弹簧卡环42及弹簧43；所述卡扣轴41的两端均为向径向凸出的凸环(411、412)；所述卡扣轴41的外端的凸环412穿过所述弹簧卡环42的中心孔，所述卡扣轴41的内端的凸环411直径大于所述弹簧卡环42的中心孔内径；所述弹簧43卡接在卡扣轴41内端凸环411与弹簧卡环42之间；所述弹簧卡环42安装在所述外壳1的卡扣件安装槽11内。
34.如图4、图5所示，所述外壳1的卡扣接收槽12包括相互连通的大槽孔及小槽孔，所述大槽孔的孔径大于所述卡扣轴41外端凸环412的直径，所述小槽孔的孔径与卡扣轴41靠近外端凸环412处的轴部413的直径相匹配。如图6、图7所示，单节魔尺通过按键3推出结构(即斜面31)将卡扣轴41推出，从另一节魔尺的侧面的卡扣接收槽12的大槽孔导入，向下滑动到小槽孔位置，松开按键3，按键3与外壳1之间的弹簧(图未标号)回弹，自动锁紧；反之操作则可解锁魔尺。
35.如图8所示，定位方式一，所述外壳1的两短边侧面的内表面安装有若干定位磁铁5，且安装于两短边侧面的磁铁5极性相反。具体地，所述外壳1的短边侧面的磁铁5，数量为四个，分别安装在侧面的四个端角。如图9所示，所述端盖2内表面设有若干凸片21，所述凸片21位置与所述磁铁匹配，使得端盖2固定安装后，能将磁铁5压紧；本实施例中，所述端盖2与所述外壳1通过螺丝固定连接。
36.如图10所示，定位方式二，所述外壳1的其中一个短边侧面的外表面设有定位凸点13，另一个短边侧面的外表面设有若干定位凹点14，定位凹点14之间设有凹槽过渡面15。进一步地，所述凹槽过渡面15的两端深度小于中部的深度。
37.这两种定位方式，采用过渡面或取消弹点使用磁吸结构的调整设计，使旋转发力更轻，使整个魔尺更加运行顺畅，提升用户体验。
