一种新型虚拟现实自助游戏设备

1.本发明涉及一种自助游戏设备，尤其涉及一种新型虚拟现实自助游戏设备。


背景技术：

2.虚拟现实技术，也称vr，而vr游戏便是利用计算机生成一种模拟游戏环境，实现多方面的系统仿真，使得用户及玩家沉浸到该环境中，主要利用头戴式显示设备将人对外界的视觉、听觉封闭，引导用户产生一种身在虚拟环境中的感觉。
3.在vr游戏设备的早期体验过程中，使用者大多不太了解或是习惯vr世界，非常容易沉浸在虚拟现实世界内，无法及时的观察外在环境，为避免设备被不慎损坏，或是玩家受伤的情况发生，店家一般会全程陪同照看，但随着vr游戏设备的大范围普及，渐渐vr游戏变成了自助使用。
4.然后目前实际的设备中使用的防护设施比较简陋，手柄与vr眼镜直接放置在一旁，店家无法一直盯着，非常容易被小孩损坏，且安全性、舒适性不佳，因此设计一种将手柄与vr眼镜收回，减少损坏，提高安全及舒适感的新型虚拟现实自助游戏设备。


技术实现要素：

5.为了克服现有自助设备的手柄与vr眼镜容易被小孩损坏，安全性、舒适性不佳的缺点，提供一种将手柄与vr眼镜收回，减少损坏，提高安全及舒适感的新型虚拟现实自助游戏设备。
6.一种新型虚拟现实自助游戏设备，包括有：
7.底座，底座顶部外侧连接有防护栏；
8.安装台，底座顶部后侧设有安装台，安装台上部前侧设有投币台；
9.触控显示屏，安装台顶部设有配合玩家的触控显示屏，触控显示屏顶部连接有定位人体在游戏内位置的定位器；
10.缓震机构，底座顶部设有缓冲人体发力的缓震机构；
11.设备升降机构，安装台后侧设有带动vr眼镜和手柄自动收回的设备升降机构；
12.开合机构，设备升降机构上设有开合机构。
13.可选地，缓震机构包括有：
14.导向槽板，底板顶部设有导向槽板，导向槽板内四侧均设有安装筒；
15.缓震板，安装筒顶部之间滑动式连接有缓冲人体发力的缓震板，缓震板底部与安装筒内底部之间均连接有第一复位弹簧。
16.可选地，设备升降机构包括有：
17.安装座，安装台后侧设有安装座，安装座下部后侧安装有伺服电机，伺服电机的输出轴顶部通过联轴器连接有丝杆；
18.第一导向座，安装座后侧左右对称设有第一导向座，第一导向座之间滑动式连接有连接座，连接座左右两侧均设有对vr眼镜和手柄进行回收的放置槽板。
19.可选地，开合机构包括有：
20.安装支架，放置槽板顶部均左右对称设有安装支架，同侧的安装支架之间转动式连接有安装轴，安装轴上均设有对vr眼镜和手柄限位的盖板；
21.第一接触块，安装轴内侧均设有第一接触块；
22.扭力弹簧，安装轴均与内侧安装支架之间连接有扭力弹簧；
23.第二接触块，触控显示屏底部左右对称设有第二接触块。
24.可选地，还包括有防护机构，防护机构包括有：
25.第二放置架，防护栏内前侧与底座内底部之间左右对称转动式设有第二放置架，第二放置架上均设有转动关闭对人体进行防护的防护门板；
26.安装架，底座内底部后侧设有安装架，安装架上转动式设有转杆，转杆左右两侧均设有导向轮；
27.钢索，导向轮上均绕有钢索；
28.连接块，连接座上左右对称设有与钢索连接的连接块；
29.第二导向座，底座内底部中侧左右对称设有第二导向座，第二导向座内均滑动式设有与钢索连接的齿条，齿条前侧均与第二导向座内壁之间连接有第二复位弹簧；
30.第一放置架，底座内底部左右对称设有第一放置架，第一放置架顶部均转动式设有齿轮；
31.皮带，齿轮与同侧第二放置架之间均连接有皮带。
32.可选地，还包括有紫外线消毒机构，紫外线消毒机构包括有：
33.安装槽板，放置槽板左右两侧均设有安装槽板，安装槽板内均设有对vr眼镜和手柄进行消毒的紫外线灯；
34.散热板，安装槽板外侧均设有散热板。
35.可选地，还包括有防撞伤机构，防撞伤机构包括有：
36.导向筒，防护栏顶部设有多个导向筒，导向筒顶部之间滑动式连接有防护垫板；
37.第三复位弹簧，防护垫板底部与导向筒内底部之间均连接有第三复位弹簧。
38.可选地，投币台上开有3个投币口。
39.本发明的有益效果是：
40.1、未使用时，vr眼镜和手柄被放置在放置槽板内，防止丢失与摔落造成的损坏；
41.2、使用时，放置槽板向上移动带动盖板自动打开，配合玩家对vr眼镜和手柄和拿取和穿戴；
42.3、游戏期间玩家可能会出现蹦跳的动作，缓震板可在第一复位弹簧的作用下对人体发力进行缓冲，防止设备受损；
43.4、玩家在进入游戏后，防护门板会自动转动对防护栏进行封闭，避免玩家动作幅度过大直接踏出底座，或是摔倒；
44.5、紫外线灯可以对使用过的vr眼镜和手柄进行消毒，避免细菌滋生传染。
附图说明

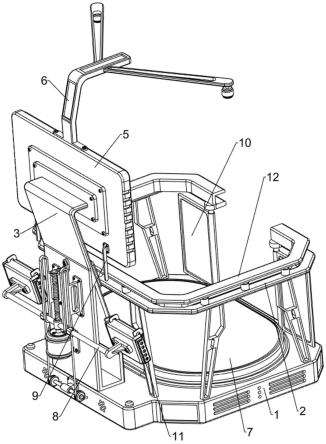

45.图1为本发明的第一种立体结构示意图。
46.图2为本发明的第二种立体结构示意图。
47.图3为本发明的部分立体结构示意图。
48.图4为本发明缓震机构的立体结构示意图。
49.图5为本发明缓震机构的立体结构剖视图。
50.图6为本发明设备升降机构的第一种立体结构示意图。
51.图7为本发明设备升降机构的第二种立体结构示意图。
52.图8为本发明开合机构的第一种立体结构示意图。
53.图9为本发明开合机构的第二种立体结构示意图。
54.图10为本发明的a部分放大结构示意图。
55.图11为本发明防护机构的立体结构示意图。
56.图12为本发明防护机构的立体结构剖视图。
57.图13为本发明的b部分放大结构示意图。
58.图14为本发明紫外线消毒机构的立体结构示意图。
59.图15为本发明紫外线消毒机构的立体结构剖视图。
60.图16为本发明防撞伤机构的立体结构示意图。
61.图17为本发明防撞伤机构的立体结构剖视图。
62.附图标记说明：1：底座，2：防护栏，3：安装台，4：投币台，5：触控显示屏，6：定位器，7：缓震机构，71：导向槽板，72：安装筒，73：第一复位弹簧，74：缓震板，8：设备升降机构，81：安装座，82：伺服电机，83：连接座，84：放置槽板，85：丝杆，86：第一导向座，9：开合机构，91：安装支架，92：盖板，93：安装轴，94：扭力弹簧，95：第一接触块，96：第二接触块，10：防护机构，101：安装架，102：导向轮，103：连接块，104：钢索，105：齿条，106：第二导向座，107：第二复位弹簧，108：第一放置架，109：齿轮，1010：皮带，1011：第二放置架，1012：防护门板，11：紫外线消毒机构，111：安装槽板，112：紫外线灯，113：散热板，12：防撞伤机构，121：导向筒，122：第三复位弹簧，123：防护垫板。
具体实施方式
63.以下参照附图对本发明的实施方式进行说明。
64.实施例1
65.一种新型虚拟现实自助游戏设备，如图1至图10所示，包括有底座1、防护栏2、安装台3、投币台4、触控显示屏5、定位器6、缓震机构7、设备升降机构8和开合机构9，底座1顶部外侧连接有防护栏2，底座1顶部后侧设有安装台3，安装台3上部前侧设有投币台4，投币台4上开有3个投币口，安装台3顶部设有触控显示屏5，触控显示屏5顶部连接有定位器6，底座1顶部设有缓震机构7，安装台3后侧设有设备升降机构8，设备升降机构8上设有开合机构9。
66.缓震机构7包括有导向槽板71、安装筒72、第一复位弹簧73和缓震板74，底板顶部设有导向槽板71，导向槽板71内四侧均设有安装筒72，安装筒72顶部之间滑动式连接有缓震板74，缓震板74底部与安装筒72内底部之间均连接有第一复位弹簧73。
67.设备升降机构8包括有安装座81、伺服电机82、连接座83、放置槽板84、丝杆85和第一导向座86，安装台3后侧设有安装座81，安装座81下部后侧安装有伺服电机82，伺服电机82的输出轴顶部通过联轴器连接有丝杆85，安装座81后侧左右对称设有第一导向座86，第一导向座86之间滑动式连接有连接座83，连接座83左右两侧均设有放置槽板84，连接座83
中部与丝杆85螺纹连接。
68.开合机构9包括有安装支架91、盖板92、安装轴93、扭力弹簧94、第一接触块95和第二接触块96，放置槽板84顶部均左右对称设有安装支架91，同侧的安装支架91之间转动式连接有安装轴93，安装轴93上均设有盖板92，安装轴93内侧均设有第一接触块95，安装轴93均与内侧安装支架91之间连接有扭力弹簧94，触控显示屏5底部左右对称设有第二接触块96。
69.工作人员可以提前推动盖板92转动打开，将消毒过的vr眼镜和手柄放进放置槽板84内，此时安装轴93转动带动扭力弹簧94发生形变，放置完毕停止转动盖板92，扭力弹簧94复位通过安装轴93带动盖板92转动复位，对vr眼镜和手柄进行限位，使用时，玩家需要将游戏币经投币口投入投币台4，带动触控显示屏5解锁进入游戏模式，同时还会启动伺服电机82正转一段周期后暂停，伺服电机82的输出轴转动通过丝杆85带动连接座83及放置槽板84向上移动，进而带动第一接触块95向上移动与第二接触块96接触，第一接触块95受力发生转动，进而通过安装轴93带动盖板92转动，自动打开，随即伺服电机82停止运作，如此盖板92便会保持打开的状态，扭力弹簧94发生形变，与此同时，玩家对vr眼镜和手柄进行穿戴，准备进入游戏，穿戴完毕，定位器6开始定位人在游戏里的位置，在游戏画面上增强体验感，点击触控显示屏5便能开始游戏，游戏时间为5分钟，游戏期间玩家可能会出现蹦跳的动作，缓震板74可在第一复位弹簧73的作用下对人体发力进行缓冲，防止设备受损，5分钟后，游戏自动停止，此时触控显示屏5会询问玩家是否续费，如果打算继续玩的话，点击触控显示屏5上的“是”，再次投入游戏币即可，反之玩家需先将vr眼镜和手柄放入放置槽板84内，再点击“否”，进而带动伺服电机82反转一段周期后暂停，伺服电机82的输出轴反向转动会带动其后部件均反向运作，装有vr眼镜和手柄的放置槽板84向下移动，同时第一接触块95不再被挤压，扭力弹簧94复位带动盖板92转动复位再次对vr眼镜和手柄进行限位回收。
70.实施例2
71.在实施例1的基础之上，如图1、图2、图11至图17所示，还包括有防护机构10，防护机构10包括有安装架101、导向轮102、连接块103、钢索104、齿条105、第二导向座106、第二复位弹簧107、齿轮109、第一放置架108、皮带1010、第二放置架1011和防护门板1012，防护栏2内前侧与底座1内底部之间左右对称转动式设有第二放置架1011，第二放置架1011上均设有防护门板1012，底座1内底部后侧设有安装架101，安装架101上转动式设有转杆，转杆左右两侧均设有导向轮102，导向轮102上均绕有钢索104，连接座83上左右对称设有连接块103，钢索104后端均与相邻连接块103底部连接，底座1内底部中侧左右对称设有第二导向座106，第二导向座106内均滑动式设有齿条105，齿条105前侧均与第二导向座106内壁之间连接有第二复位弹簧107，钢索104前端均与相邻齿条105连接，底座1内底部左右对称设有第一放置架108，第一放置架108顶部均转动式设有齿轮109，齿轮109均与相邻齿条105配合，齿轮109与同侧第二放置架1011之间均连接有皮带1010。
72.还包括有紫外线消毒机构11，紫外线消毒机构11包括有安装槽板111、紫外线灯112和散热板113，放置槽板84左右两侧均设有安装槽板111，安装槽板111内均设有紫外线灯112，安装槽板111外侧均设有散热板113。
73.还包括有防撞伤机构12，防撞伤机构12包括有导向筒121、第三复位弹簧122和防护垫板123，防护栏2顶部设有多个导向筒121，导向筒121顶部之间滑动式连接有防护垫板
123，防护垫板123底部与导向筒121内底部之间均连接有第三复位弹簧122。
74.设备未使用时，防护门板1012是打开的，当有玩家投币开始游戏时，连接座83向上移动通过连接块103带动钢索104向上拉扯，进而通过导向轮102带动齿条105向后移动与齿轮109啮合，此时第二复位弹簧107被拉伸，齿轮109转动通过皮带1010带动第二放置架1011进行转动，进而带动防护门板1012转动关闭，对防护栏2进行封闭，防止玩家动作幅度过大直接踏出底座1，或是摔倒，同时海绵材质的防护垫板123在一起程度上还可以防止玩家被撞伤，当防护垫板123受力过大时会向下移动，避免与玩家的直接撞击，此时第三复位弹簧122被压缩，当防护垫板123不再受力，第三复位弹簧122复位带动防护垫板123向上移动复位；反之，结束游戏后放置槽板84向下移动复位，进而带动连接座83和连接块103向下移动复位，钢索104不再被拉扯，第二复位弹簧107复位带动齿条105向前移动，齿轮109反向转动通过皮带1010带动防护门板1012转动打开，配合玩家的离开；放置在放置槽板84内的vr眼镜和手柄可以经紫外线灯112进行消毒，避免细菌滋生传染，保证使用时的卫生性。
75.以上所述，仅为本发明的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本发明的保护范围之内。因此，本发明的保护范围应所述以权利要求的保护范围为准。
