一种心血管康复装置的制作方法

本技术涉及康复训练，具体是涉及一种心血管康复装置。

背景技术：

1、随着社会的发展，人们生活水平的逐步提高，生活质量的改变，老年人患心血管疾病的概率逐年增加。如高血压、冠心病、血栓闭塞性脉管炎等等，这些疾病一直困扰着人们。大量资料表明，适当的运动对提高心血管机能水平、预防治疗、康复心血管疾病都具有良好的作用，若是运动量过少会造成血流缓慢、血脂升高。

2、对于老年人来说，其体力有限，因此对于老年人的康复训练强度不宜过大，很多老年人选择行走来实现锻炼的目的，但患有心血管病的老年人自主行走较困难，需要看护人员时刻搀扶才能行走。如中国专利cn218010329u中公开了一种心血管舒缓辅助装置，该装置在其基础的按摩功能上，增加了调节矩形板方位、调节按摩轮位置、增加按摩轮、适用于不同床体宽度以及卡紧床体的功能，很多功能老年人患者不会操控，需要看护人员配合才可实现，存在以下缺陷：(1)功能复杂，很多功能相较于老年人来说并不适合，在一定程度上增加了成本；(2)针对患有心血管疾病的老年人的康复器械主要以按摩床为主，通过按摩的方式来促进其身体的血液流动，相较于运动来说效果差。

技术实现思路

1、本实用新型的目的是提供一种心血管康复装置，以解决上述现有技术存在的问题，能够适用于老年人的康复训练，且成本低。

2、为实现上述目的，本实用新型提供了如下方案：

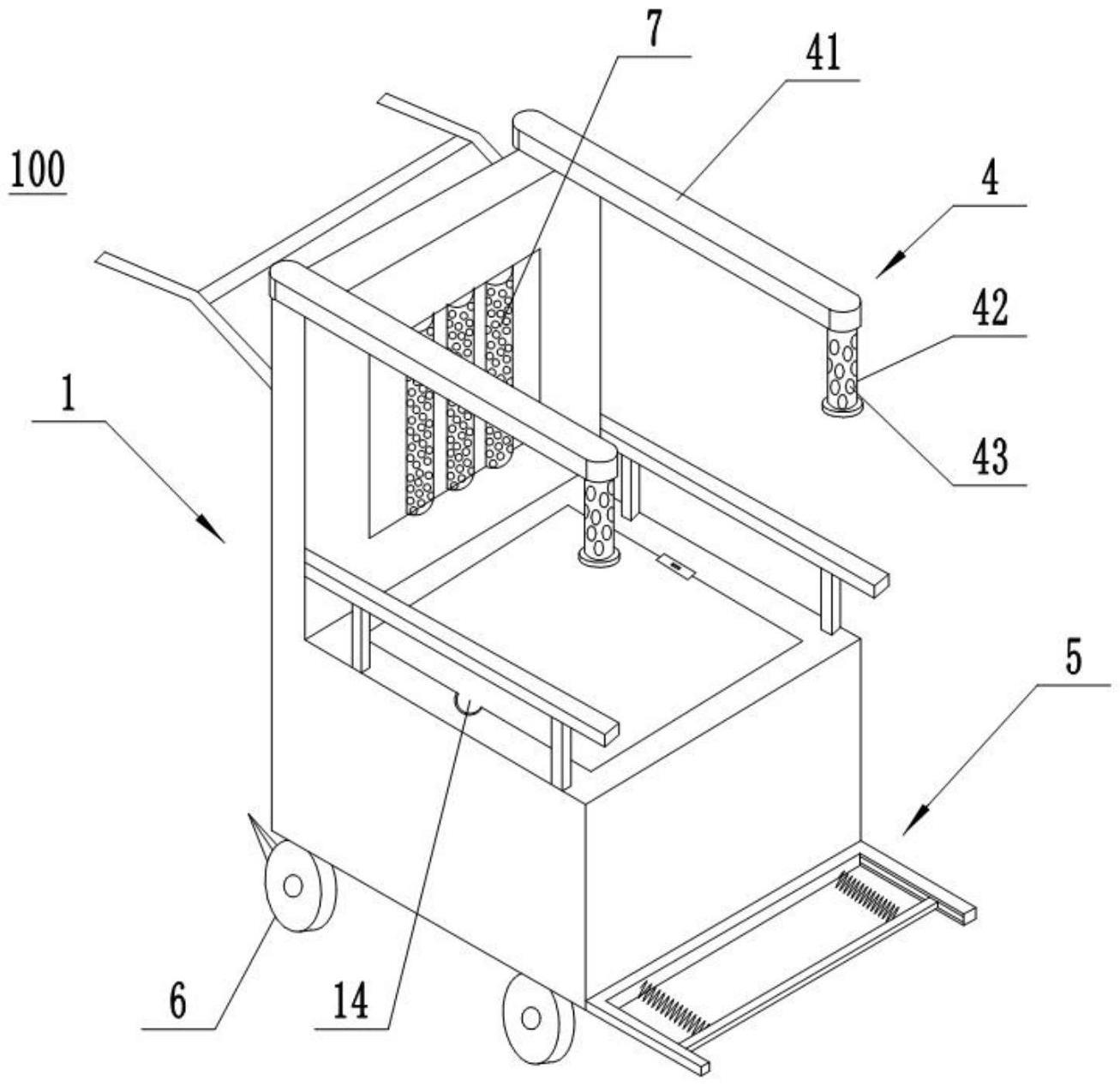

3、本实用新型提供了一种心血管康复装置，包括主体、行走机构、扶手和两个推拉件，所述扶手安装于所述主体的一侧，且靠近所述主体的上端设置，所述扶手用于患者手持，所述主体能够为患者提供坐的平台，所述行走机构安装于所述主体的下端，并用于辅助所述主体移动，两个所述推拉件各通过一转动件转动安装于所述主体上远离所述扶手的一侧，且两个所述推拉件分别靠近所述主体的两端安装，患者坐在所述主体上时，两个所述推拉件分别位于患者两侧，并分别用于患者两手手持，两个所述推拉件能够在患者手的推拉下向相互靠近或远离的方向转动，且所述转动件能够用于所述推拉件的复位。

4、优选地，所述主体包括靠背和座体，所述靠背的下端与所述座体的一侧固定为一体，且所述靠背与所述座体垂直，所述座体用于提供患者坐的平台，所述扶手安装于所述靠背上远离所述座体的一侧，所述推拉件安装于所述靠背上远离所述扶手的一侧。

5、优选地，所述座体内部中空形成容置腔，所述容置腔的上端开口并通过一盖板封闭，且所述盖板的一侧铰接于所述容置腔的上端开口处形成铰接侧，所述盖板的另一侧能够转动并实现对所述容置腔的开启或关闭。

6、优选地，所述盖板上远离所述铰接侧的一侧设有扣手，所述扣手用于手持，并方便患者将盖板掀起。

7、优选地，所述容置腔的内壁上设有一圈限位台阶，所述限位台阶靠近所述容置腔的上端开口设置，且所述限位台阶用于接触并支撑所述盖板的下端面外缘。

8、优选地，所述靠背上用于接触患者背部的一侧安装有若干个按摩滚轮，所述按摩滚轮用于对患者的背部按摩。

9、优选地，所述座体的一侧壁上安装有脚踏机构，所述脚踏机构靠近所述座体的下端设置，且患者坐在所述座体上时，所述脚踏机构用于为患者提供脚踏平台。

10、优选地，所述脚踏机构包括推板、至少一个弹性件和两个导轨，两个所述导轨的一端分别固定于所述座体的两侧，两个所述导轨的另一端向远离所述座体的方向延伸，且两个所述导轨均与水平面平行，所述推板的两端分别滑动安装于两个所述导轨上，所述弹性件的两端分别固定于所述推板和所述座体上。

11、优选地，所述推拉件包括摆动杆和握持杆，所述摆动杆的一端通过所述转动件转动安装于所述主体上，所述摆动杆的另一端向远离所述主体的方向延伸，所述握持杆的上端固定于所述摆动杆上远离所述主体的一端，所述握持杆的下端向下延伸，所述握持杆用于患者手持，且所述握持杆的侧壁上设有防滑凹槽。

12、优选地，所述转动件为双向扭簧机构，且两个所述推拉件能够在患者的带动下沿水平方向向相互靠近或远离的方向转动，并通过所述双向扭簧机构提供阻力和复位能力。

13、本实用新型相对于现有技术取得了以下技术效果：

14、本实用新型提供的心血管康复装置，扶手安装于主体的一侧，且靠近主体的上端设置，扶手用于患者手持，主体能够为患者提供坐的平台，能够方便患者休息及进行手臂恢复训练，行走机构安装于主体的下端，并用于辅助主体移动，进而在进行康复训练时，患者可直接手持扶手，并推动主体移动，通过主体和扶手对患者进行支撑，提高康复训练的安全性，同时，可不需要看护人员时刻搀扶即可实现行走康复训练的目的，两个推拉件各通过一转动件转动安装于主体上远离扶手的一侧，且两个推拉件分别靠近主体的两端安装，患者坐在主体上时，两个推拉件分别位于患者两侧，并分别用于患者两手手持，两个推拉件能够在患者手的推拉下向相互靠近或远离的方向转动，且转动件能够用于推拉件的复位，进而随着患者双手推拉两个推拉件，能够实现对患者手臂的恢复训练，整体功能简单，适用于老年人的康复训练，且成本低。

技术特征：

1.一种心血管康复装置，其特征在于：包括主体、行走机构、扶手和两个推拉件，所述扶手安装于所述主体的一侧，且靠近所述主体的上端设置，所述扶手用于患者手持，所述主体能够为患者提供坐的平台，所述行走机构安装于所述主体的下端，并用于辅助所述主体移动，两个所述推拉件各通过一转动件转动安装于所述主体上远离所述扶手的一侧，且两个所述推拉件分别靠近所述主体的两端安装，患者坐在所述主体上时，两个所述推拉件分别位于患者两侧，并分别用于患者两手手持，两个所述推拉件能够在患者手的推拉下向相互靠近或远离的方向转动，且所述转动件能够用于所述推拉件的复位。

2.根据权利要求1所述的心血管康复装置，其特征在于：所述主体包括靠背和座体，所述靠背的下端与所述座体的一侧固定为一体，且所述靠背与所述座体垂直，所述座体用于提供患者坐的平台，所述扶手安装于所述靠背上远离所述座体的一侧，所述推拉件安装于所述靠背上远离所述扶手的一侧。

3.根据权利要求2所述的心血管康复装置，其特征在于：所述座体内部中空形成容置腔，所述容置腔的上端开口并通过一盖板封闭，且所述盖板的一侧铰接于所述容置腔的上端开口处形成铰接侧，所述盖板的另一侧能够转动并实现对所述容置腔的开启或关闭。

4.根据权利要求3所述的心血管康复装置，其特征在于：所述盖板上远离所述铰接侧的一侧设有扣手，所述扣手用于手持，并方便患者将盖板掀起。

5.根据权利要求3所述的心血管康复装置，其特征在于：所述容置腔的内壁上设有一圈限位台阶，所述限位台阶靠近所述容置腔的上端开口设置，且所述限位台阶用于接触并支撑所述盖板的下端面外缘。

6.根据权利要求2所述的心血管康复装置，其特征在于：所述靠背上用于接触患者背部的一侧安装有若干个按摩滚轮，所述按摩滚轮用于对患者的背部按摩。

7.根据权利要求2所述的心血管康复装置，其特征在于：所述座体的一侧壁上安装有脚踏机构，所述脚踏机构靠近所述座体的下端设置，且患者坐在所述座体上时，所述脚踏机构用于为患者提供脚踏平台。

8.根据权利要求7所述的心血管康复装置，其特征在于：所述脚踏机构包括推板、至少一个弹性件和两个导轨，两个所述导轨的一端分别固定于所述座体的两侧，两个所述导轨的另一端向远离所述座体的方向延伸，且两个所述导轨均与水平面平行，所述推板的两端分别滑动安装于两个所述导轨上，所述弹性件的两端分别固定于所述推板和所述座体上。

9.根据权利要求1所述的心血管康复装置，其特征在于：所述推拉件包括摆动杆和握持杆，所述摆动杆的一端通过所述转动件转动安装于所述主体上，所述摆动杆的另一端向远离所述主体的方向延伸，所述握持杆的上端固定于所述摆动杆上远离所述主体的一端，所述握持杆的下端向下延伸，所述握持杆用于患者手持，且所述握持杆的侧壁上设有防滑凹槽。

10.根据权利要求1所述的心血管康复装置，其特征在于：所述转动件为双向扭簧机构，且两个所述推拉件能够在患者的带动下沿水平方向向相互靠近或远离的方向转动，并通过所述双向扭簧机构提供阻力和复位能力。

技术总结
本技术公开了一种心血管康复装置，涉及康复训练技术领域，包括主体、行走机构、扶手和两个推拉件，扶手安装于主体的一侧，且靠近主体的上端设置，扶手用于患者手持，主体能够为患者提供坐的平台，行走机构安装于主体的下端，并用于辅助主体移动，两个推拉件各通过一转动件转动安装于主体上远离扶手的一侧，且两个推拉件分别靠近主体的两端安装，患者坐在主体上时，两个推拉件分别位于患者两侧，并分别用于患者两手手持，两个推拉件能够在患者手的推拉下向相互靠近或远离的方向转动，且转动件能够用于推拉件的复位。该心血管康复装置能够适用于老年人的康复训练，且成本低。

技术研发人员：张保华,张珊,刘佳
受保护的技术使用者：中国人民解放军总医院第二医学中心
技术研发日：20221020
技术公布日：2024/1/12
