一种可精准计数的训练辅助装置的制作方法

本技术属于体能训练，更具体地说，特别涉及一种可精准计数的训练辅助装置。

背景技术：

1、体能是通过力量、速度、耐力等运动素质表现出来的人体基本运动能力，体能训练包括：仰卧起坐、引体向上和俯卧撑等，而训练者在进行体能训练时，会将自己训练时做的仰卧起坐等进行记录与上次进行对比，判断自身的进步程度。

2、根据申请号：cn201822257382.2，本实用新型涉及学生用具技术领域，尤其是一种仰卧起坐训练辅助装置，包括l型底板、角度调节装置、伸缩杆和辅助装置，所述角度调节装置由活动板、卡槽、和支撑板组成，所述支撑板铰接在l型底板右上端的第一开口槽内且l型底板中上端通过合页铰接有活动板，所述活动板下端面的右侧设置有3个卡槽且支撑板卡接在卡槽内，所述l型底板左上端中间固接有伸缩杆且伸缩杆的右端螺纹连接有旋钮。本实用新型结构设计合理，通过调节伸缩杆的高度，对脚起到固定支撑作用，减少人力输出，通过辅助装置的设计，既实现对仰卧起坐姿势的规范，又对学生接触接触杆时起到缓冲作用，有良好的发展前景。

3、基于上述，现有的训练辅助装置在进行使用时，需要训练者对自己所做的仰卧起坐个数在脑中默数，而训练者在默数时容易出现误差，在与上次训练个数进行对比时会导致对比结果不够准确，降低了使用体验。

4、于是，有鉴于此，针对现有的结构及缺失予以研究改良，提供一种可精准计数的训练辅助装置，以期达到更具有更加实用价值性的目的。

技术实现思路

1、为了解决上述技术问题，本实用新型提供一种可精准计数的训练辅助装置，以解决现有的训练辅助装置在进行使用时，需要训练者对自己所做的仰卧起坐个数在脑中默数，而训练者在默数时容易出现误差，在与上次训练个数进行对比时会导致对比结果不够准确，降低了使用体验的问题。

2、本实用新型一种可精准计数的训练辅助装置的目的与功效，由以下具体技术手段所达成：

3、一种可精准计数的训练辅助装置，包括支撑杆、底板、背板、触发板、滑动块、脚杆、调节机构和计数机构；所述底板固定连接在支撑杆的下端面；所述背板固定连接在支撑杆的上端面；所述触发板滑动连接在背板的上端面；所述滑动块滑动连接在支撑杆的前端；所述脚杆设有两个，且两个脚杆分别固定连接在滑动块的左右两侧；所述调节机构设置在支撑杆的内侧；所述计数机构设置在背板后端的内侧。

4、进一步的，所述调节机构包括：滑板、压缩弹簧、连接板和限位杆；所述滑板滑动连接在支撑杆的内侧；所述压缩弹簧固定连接在滑板的前端面；所述连接板固定连接在压缩弹簧的前端面；所述限位杆固定连接在连接板的前端面，且限位杆插接在滑动块的内侧。

5、进一步的，所述调节机构还包括：限位块和限位槽；所述限位块设有两个，且两个限位块分别固定连接在连接板的左右两侧；所述限位槽设有两组，且两组限位槽分别开设在支撑杆内侧的左右两侧。

6、进一步的，所述计数机构包括：计数齿条、计数齿轮和复位弹簧；所述计数齿条固定连接在触发板的下端面；所述计数齿轮转动连接在背板后端的内侧，且计数齿条与计数齿轮啮合共同构成了齿条传动机构；所述复位弹簧固定连接在背板的后端，且复位弹簧上端固定连接在触发板的下端面。

7、进一步的，所述计数机构还包括：固定板、棘爪和槽轮；所述固定板固定连接在计数齿轮的右端面；所述棘爪铰接连接在固定板的右端面，且固定板与棘爪的铰接处设有扭力弹簧；所述槽轮转动连接在固定板的右端面。

8、进一步的，所述计数机构还包括：固定环、拨动杆、转盘、固定杆、数字板和指示件；所述固定环固定连接在槽轮的左端面；所述拨动杆固定连接在固定环的内侧；所述转盘转动连接在背板的内侧；所述固定杆设有十个，且十个固定杆分别固定连接在转盘的右端面；所述数字板设有两个，且两个数字板分别固定连接在固定环与固定杆的右端面，数字板的右端面刻有数字；所述指示件固定连接在背板的右端面。

9、与现有技术相比，本实用新型具有如下有益效果：

10、本实用新型通过调节机构的设置，实现了对脚杆高度的调节，可以适用不同身高的训练者，操作方便，提高了调节效率，节省了时间，提高了实用性，提高了通用性；通过计数机构的设置，当训练者做仰卧起坐时，会下压触发板，通过计数齿条与技术齿轮带动棘轮机构与间歇传动机构运行，实现了对训练者做仰卧起坐个数的记录，防止训练者数错，提高了实用性；通过指示件的设置，可以将训练个数准确指出，提高了记录的准确性；通过上述机构的设置，实现了对脚杆高度的调节，操作方便，提高了调节效率，节省了时间，提高了实用性，提高了通用性，还实现了对训练者做仰卧起坐个数的记录，提高了实用性，提高了记录的准确性。

技术特征：

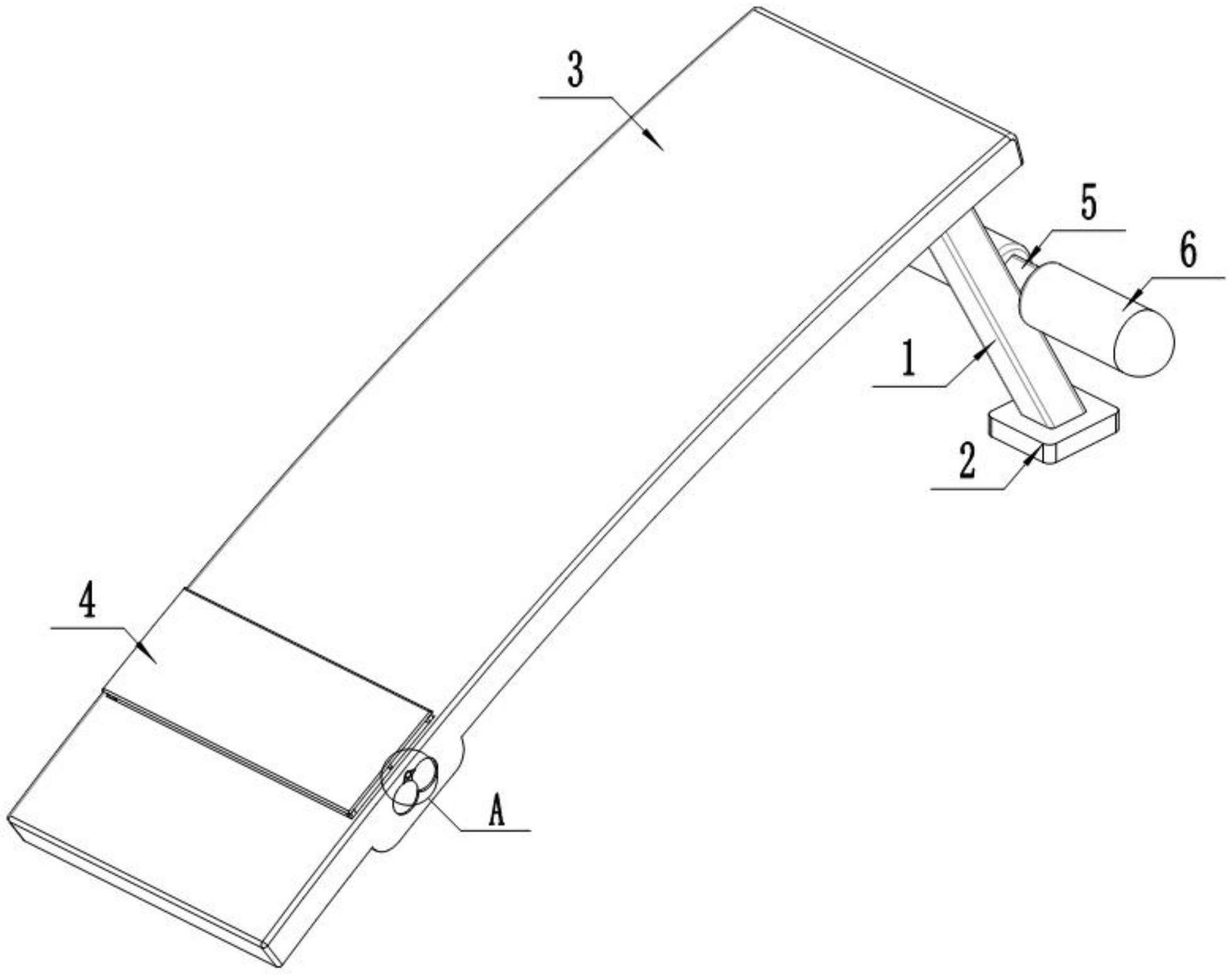

1.一种可精准计数的训练辅助装置，其特征在于：包括支撑杆(1)、底板(2)、背板(3)、触发板(4)、滑动块(5)、脚杆(6)、调节机构和计数机构；所述底板(2)固定连接在支撑杆(1)的下端面；所述背板(3)固定连接在支撑杆(1)的上端面；所述触发板(4)滑动连接在背板(3)的上端面；所述滑动块(5)滑动连接在支撑杆(1)的前端；所述脚杆(6)设有两个，且两个脚杆(6)分别固定连接在滑动块(5)的左右两侧；所述调节机构设置在支撑杆(1)的内侧；所述计数机构设置在背板(3)后端的内侧。

2.如权利要求1所述一种可精准计数的训练辅助装置，其特征在于：所述调节机构包括：滑板(7)、压缩弹簧(8)、连接板(9)和限位杆(10)；所述滑板(7)滑动连接在支撑杆(1)的内侧；所述压缩弹簧(8)固定连接在滑板(7)的前端面；所述连接板(9)固定连接在压缩弹簧(8)的前端面；所述限位杆(10)固定连接在连接板(9)的前端面，且限位杆(10)插接在滑动块(5)的内侧。

3.如权利要求2所述一种可精准计数的训练辅助装置，其特征在于：所述调节机构还包括：限位块(11)和限位槽(12)；所述限位块(11)设有两个，且两个限位块(11)分别固定连接在连接板(9)的左右两侧；所述限位槽(12)设有两组，且两组限位槽(12)分别开设在支撑杆(1)内侧的左右两侧。

4.如权利要求1所述一种可精准计数的训练辅助装置，其特征在于：所述计数机构包括：计数齿条(13)、计数齿轮(14)和复位弹簧(15)；所述计数齿条(13)固定连接在触发板(4)的下端面；所述计数齿轮(14)转动连接在背板(3)后端的内侧，且计数齿条(13)与计数齿轮(14)啮合共同构成了齿条传动机构；所述复位弹簧(15)固定连接在背板(3)的后端，且复位弹簧(15)上端固定连接在触发板(4)的下端面。

5.如权利要求4所述一种可精准计数的训练辅助装置，其特征在于：所述计数机构还包括：固定板(16)、棘爪(17)和槽轮(18)；所述固定板(16)固定连接在计数齿轮(14)的右端面；所述棘爪(17)铰接连接在固定板(16)的右端面，且固定板(16)与棘爪(17)的铰接处设有扭力弹簧；所述槽轮(18)转动连接在固定板(16)的右端面。

6.如权利要求5所述一种可精准计数的训练辅助装置，其特征在于：所述计数机构还包括：固定环(19)、拨动杆(1901)、转盘(20)、固定杆(21)、数字板(22)和指示件(23)；所述固定环(19)固定连接在槽轮(18)的左端面；所述拨动杆(1901)固定连接在固定环(19)的内侧；所述转盘(20)转动连接在背板(3)的内侧；所述固定杆(21)设有十个，且十个固定杆(21)分别固定连接在转盘(20)的右端面；所述数字板(22)设有两个，且两个数字板(22)分别固定连接在固定环(19)与固定杆(21)的右端面，数字板(22)的右端面刻有数字；所述指示件(23)固定连接在背板(3)的右端面。

技术总结
本技术提供一种可精准计数的训练辅助装置，属于体能训练技术领域，以解决现有的训练辅助装置在进行使用时，需要训练者对自己所做的仰卧起坐个数在脑中默数，而训练者在默数时容易出现误差，在与上次训练个数进行对比时会导致对比结果不够准确，降低了使用体验的问题，包括所述底板固定连接在支撑杆的下端面；所述背板固定连接在支撑杆的上端面；所述触发板滑动连接在背板的上端面；所述滑动块滑动连接在支撑杆的前端；所述脚杆设有两个，且两个脚杆分别固定连接在滑动块的左右两侧；通过本技术的设置，实现了对脚杆高度的调节，操作方便，提高了调节效率，节省了时间，提高了实用性，提高了通用性。

技术研发人员：凌霄
受保护的技术使用者：凌霄
技术研发日：20221101
技术公布日：2024/1/12
