一种主轴中心架的制作方法

本技术涉及中心架，具体为一种主轴中心架。

背景技术：

1、主轴中心架是一种机床类辅助工具，用于加工主轴零件时的支撑。

2、中心支架与曲轴接触部分通常由一个中间支撑和两边的两个对称分布的斜支撑组成的产品，中心支架与曲轴接触部分通常由一个中间支撑和两边的两个对称分布的斜支撑组成。它们由液压和机械系统共同控制，其中液压系统主要用于支撑的快速调节。机械系统主要由齿轮组组成，斜齿轮带动直齿轮，然后带动丝杆，从而使圆柱支撑上下运动。这一部分用于加工过程中支架的微调，保证加工工件的同轴度，满足径向跳动要求。常用于细长轴类零件的加工。而在绝大多数加工主轴的机床设备上都需要使用中心架用于固定主轴，例如专利号cn202111415757.3所提出的带双中心架磨削主轴套筒专用磨床。然而市面上大部分的中心架具有安装不方便，支撑精度低，容易烧伤工件等缺点，十分不方便使用。

3、所以我们提出了一种主轴中心架，以便于解决上述中提出的市面上大部分的中心架具有安装不方便，支撑精度低，容易烧伤工件等缺点，十分不方便使用的问题。

技术实现思路

1、本实用新型的目的在于提供一种主轴中心架，以解决上述背景技术提出的市面上大部分的中心架具有安装不方便，支撑精度低，容易烧伤工件等缺点，十分不方便使用的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种主轴中心架，包括上弹子油杯及润滑油路、浇筑巴氏合金锥套、下轴瓦、固定螺钉、调整垫和滑板，所述滑板上安装调整垫，且在调整垫上安装下基座，所述下基座上安装下轴瓦，且在下轴瓦上方设置浇筑巴氏合金锥套，所述浇筑巴氏合金锥套上方设置上轴瓦，所述上轴瓦和下轴瓦内部设置固定螺钉，所述上轴瓦上方安装上基座，所述上轴瓦内设置弹子油杯及润滑油路。

3、优选的，所述上基座和下基座上分别安装上轴瓦和下轴瓦，这套主轴中心架的上轴瓦和下轴瓦均通过螺栓固定在上基座和下基座上，当使用者长时间使用这套主轴中心架致使上轴瓦和下轴瓦磨损时，使用者可以通过拆除螺栓后更换上轴瓦和下轴瓦，比起传统的中心架，更换磨损部件要更为方便。

4、优选的，所述浇筑巴氏合金锥套安装在上轴瓦和下轴瓦之间，在使用者使用这套主轴中心架加工主轴时，设置在工件两侧的浇筑巴氏合金锥套不仅可以增加耐磨性，而且可以防止工件表面被研伤，提高了设备的使用效率。

5、优选的，所述调整垫安装在滑板和下基座之间，当使用者需要对各种型号的主轴进行适配作业时，使用者可以通过对调整垫的配磨作业调整这套主轴中心架的中心高，从而使得这套主轴中心架可以适配各种型号大小的主轴进行加工作业，非常方便。

6、优选的，所述浇筑巴氏合金锥套上设置有润滑孔，润滑孔和弹子油杯及润滑油路相连接，当使用者使用这套主轴中心架对主轴工件进行加工作业时，可以在弹子油杯内加入润滑油，润滑油通过润滑油路和润滑孔流淌至主轴工件上，可以起到对主轴工件的润滑作用，不需要在加工途中额外的耗费人力不停向工件上涂抹润滑油，不仅十分安全而且非常高效。

7、与现有技术相比，本实用新型的有益效果是：该主轴中心架设置有一套方便安装拆卸的轴瓦、一套防止工件表面研伤的浇筑巴氏合金锥套和一套润滑装置：

8、1、这套主轴中心架的上轴瓦和下轴瓦均通过螺栓固定在上基座和下基座上，当使用者长时间使用这套主轴中心架致使上轴瓦和下轴瓦磨损时，使用者可以通过拆除螺栓后更换上轴瓦和下轴瓦，比起传统的中心架，更换磨损部件要更为方便；

9、2、在使用者使用这套主轴中心架加工主轴时，设置在工件两侧的浇筑巴氏合金锥套不仅可以增加耐磨性，而且可以防止工件表面被研伤，提高了设备的使用效率；

10、3、当使用者使用这套主轴中心架对主轴工件进行加工作业时，可以在弹子油杯内加入润滑油，润滑油通过润滑油路和润滑孔流淌至主轴工件上，可以起到对主轴工件的润滑作用，不需要在加工途中额外的耗费人力不停向工件上涂抹润滑油，不仅十分安全而且非常高效。

技术特征：

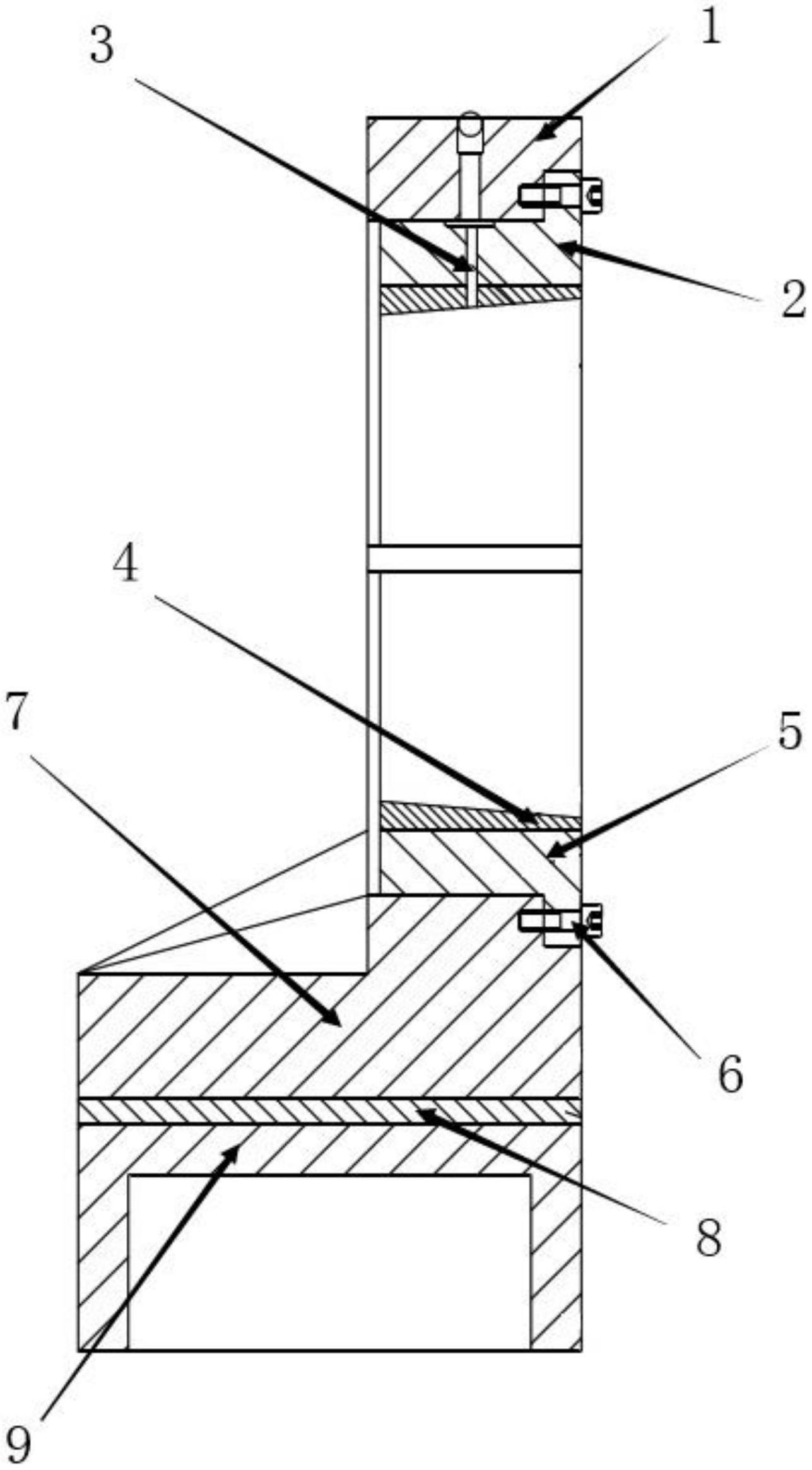

1.一种主轴中心架，包括弹子油杯及润滑油路(3)、浇筑巴氏合金锥套(4)、下轴瓦(5)、固定螺钉(6)、调整垫(8)和滑板(9)，其特征在于：所述滑板(9)上安装调整垫(8)，且在调整垫(8)上安装下基座(7)，所述下基座(7)上安装下轴瓦(5)，且在下轴瓦(5)上方设置浇筑巴氏合金锥套(4)，所述浇筑巴氏合金锥套(4)上方设置上轴瓦(2)，所述上轴瓦(2)和下轴瓦(5)内部设置固定螺钉(6)，所述上轴瓦(2)上方安装上基座(1)，所述上轴瓦(2)内设置弹子油杯及润滑油路(3)。

2.根据权利要求1所述的一种主轴中心架，其特征在于：所述上基座(1)和下基座(7)上分别安装上轴瓦(2)和下轴瓦(5)。

3.根据权利要求1所述的一种主轴中心架，其特征在于：所述浇筑巴氏合金锥套(4)安装在上轴瓦(2)和下轴瓦(5)之间。

4.根据权利要求1所述的一种主轴中心架，其特征在于：所述调整垫(8)安装在滑板(9)和下基座(7)之间。

5.根据权利要求1所述的一种主轴中心架，其特征在于：所述浇筑巴氏合金锥套(4)上设置有润滑孔，润滑孔和弹子油杯及润滑油路(3)相连接。

技术总结
本技术公开了一种主轴中心架，包括上弹子油杯及润滑油路、浇筑巴氏合金锥套、下轴瓦、固定螺钉、调整垫和滑板，所述滑板上安装调整垫，所述下基座上安装下轴瓦，所述浇筑巴氏合金锥套上方设置上轴瓦，所述上轴瓦和下轴瓦内部设置固定螺钉，所述上轴瓦上方安装上基座，所述上轴瓦内设置弹子油杯及润滑油路。该主轴中心架设置有一套方便安装拆卸的轴瓦：这套主轴中心架的上轴瓦和下轴瓦均通过螺栓固定在上基座和下基座上，当使用者长时间使用这套主轴中心架致使上轴瓦和下轴瓦磨损时，使用者可以通过拆除螺栓后更换上轴瓦和下轴瓦，比起传统的中心架，更换磨损部件要更为方便。
