一种内循环球饼移动的技巧游戏机的制作方法

本技术涉及一种游戏机，尤其涉及一种内循环球饼移动的技巧游戏机，属于娱乐设备。

背景技术：

1、游戏机是一种主要用于娱乐，使用只向获得许可的软件开发者开放的源代码，以电视机或其他专用显示器以及专用输入设备的电脑系统。其与个人计算机最大的区别在于源代码和软件的封闭性。

2、游戏机作为娱乐工具，受到广泛喜爱，因此娱乐性强的游戏机尤为重要，现有游戏机技巧性不强，容易导致玩家存在娱乐疲劳，因此本实用新型提出一种内循环球饼移动的技巧游戏机。

技术实现思路

1、本实用新型的目的是为了解决现有技术中游戏机技巧性不强，导致玩家存在娱乐疲劳的缺点，而提出的一种内循环球饼移动的技巧游戏机。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、设计一种内循环球饼移动的技巧游戏机，包括循环机构、第一送球箱和第二送球箱，所述循环机构包括竖直设置的机架，所述机架的下端安装有步进电机，所述机架上下端依次安装有副传动辊和主传动辊，所述步进电机的输出端通过皮带连接有主传动辊，所述副传动辊和主传动辊之间设有传送带，所述传送带上设有多个中奖孔，所述传送带下端内部设有安装于机架上的中奖饼回收箱，所述中奖饼回收箱下端的出球口正对第一送球箱，所述机架的正面安装有未中奖饼回收箱；

4、所述第一送球箱和第二送球箱的一端分别设有第一球饼轨道和第二球饼轨道，所述第一送球箱和第二送球箱的内部均安装有送球电机，所述送球电机的输出端连接有倾斜向上的旋转盘，且旋转盘倾斜位置对应第一球饼轨道和第二球饼轨道。

5、优选的，所述第一球饼轨道的另一端正对下方的第二送球箱。

6、优选的，所述第二球饼轨道包括竖直轨道和倾斜轨道，所述倾斜轨道倾斜端设有正对传送带的进球轨道。

7、优选的，所述中奖孔为大小不一的方形孔。

8、优选的，所述中奖饼回收箱上设有倾斜的斜槽，所述斜槽的一端设有竖直的轨道，所述轨道延伸至中奖孔的下方位置。

9、本实用新型提出的一种内循环球饼移动的技巧游戏机，有益效果在于：本实用新型通过开启第二送球箱内的送球电机，球饼通过第二球饼轨道飞出，可根据经验技巧把握球饼的飞出，对应进入不同大小的中奖孔，可激发玩家的娱乐兴趣，技巧性极强，可玩性很高。

技术特征：

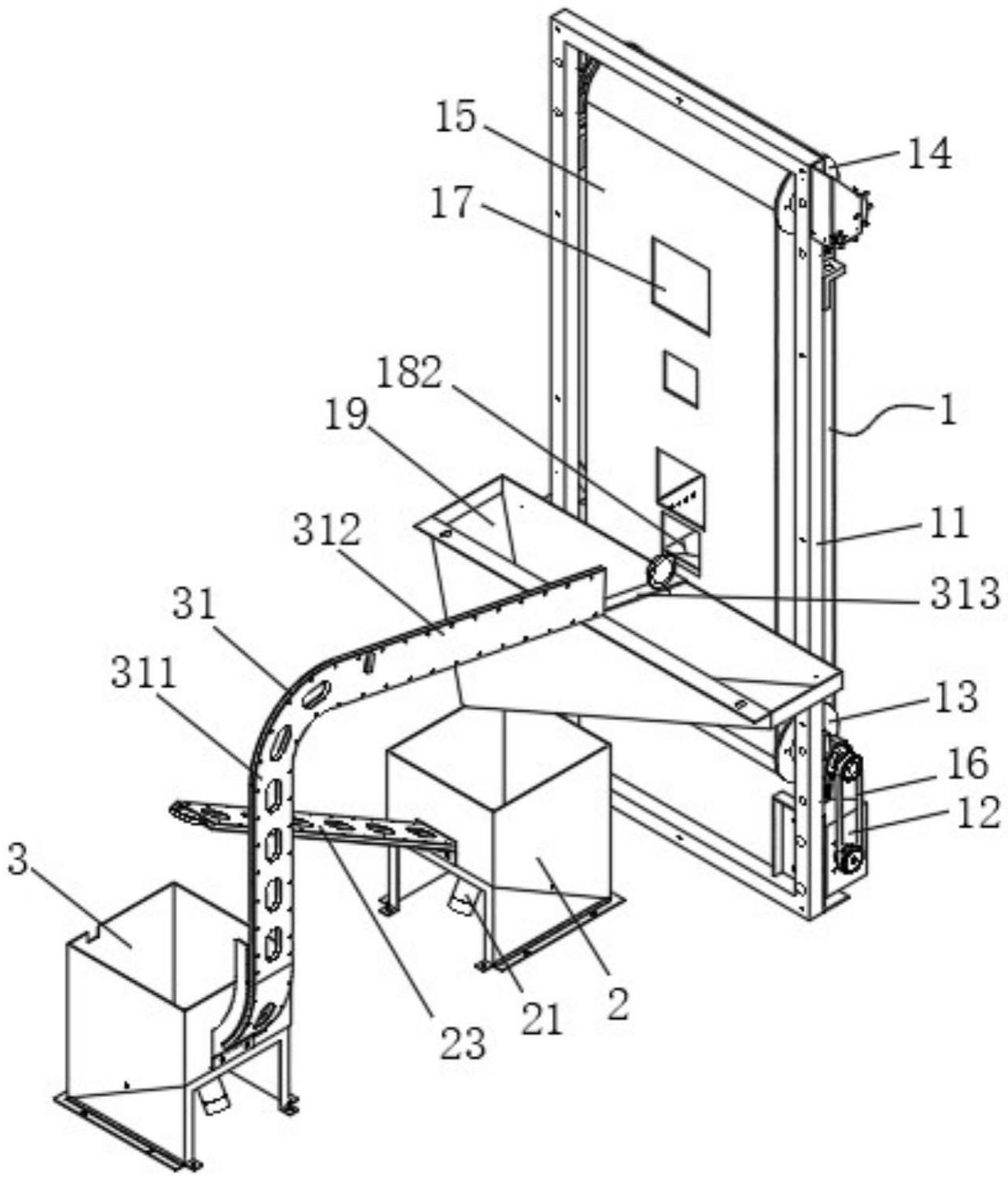

1.一种内循环球饼移动的技巧游戏机，其特征在于：包括循环机构（1）、第一送球箱（2）和第二送球箱（3），所述循环机构（1）包括竖直设置的机架（11），所述机架（11）的下端安装有步进电机（12），所述机架（11）上下端依次安装有副传动辊（14）和主传动辊（13），所述步进电机（12）的输出端通过皮带（16）连接有主传动辊（13），所述副传动辊（14）和主传动辊（13）之间设有传送带（15），所述传送带（15）上设有多个中奖孔（17），所述传送带（15）下端内部设有安装于机架（11）上的中奖饼回收箱（18），所述中奖饼回收箱（18）下端的出球口正对第一送球箱（2），所述机架（11）的正面安装有未中奖饼回收箱（19）；

2.根据权利要求1所述的一种内循环球饼移动的技巧游戏机，其特征在于，所述第一球饼轨道（23）的另一端正对下方的第二送球箱（3）。

3.根据权利要求1所述的一种内循环球饼移动的技巧游戏机,其特征在于，所述第二球饼轨道（31）包括竖直轨道（311）和倾斜轨道（322），所述倾斜轨道（322）倾斜端设有正对传送带（15）的进球轨道（313）。

4.根据权利要求1所述的一种内循环球饼移动的技巧游戏机,其特征在于，所述中奖孔（17）为大小不一的方形孔。

5.根据权利要求1所述的一种内循环球饼移动的技巧游戏机,其特征在于，所述中奖饼回收箱（18）上设有倾斜的斜槽（181），所述斜槽（181）的一端设有竖直的轨道（182），所述轨道（182）延伸至中奖孔（17）的下方位置。

技术总结
本技术公开了一种内循环球饼移动的技巧游戏机，包括循环机构、第一送球箱和第二送球箱，循环机构包括竖直设置的机架，机架的下端安装有步进电机，机架上下端依次安装有副传动辊和主传动辊，步进电机的输出端通过皮带连接有主传动辊，副传动辊和主传动辊之间设有传送带，传送带上设有多个中奖孔，传送带下端内部设有安装于机架上的中奖饼回收箱，中奖饼回收箱下端的出球口正对第一送球箱，机架的正面安装有未中奖饼回收箱；本技术通过开启第二送球箱内的送球电机，球饼通过第二球饼轨道飞出，可根据经验技巧把握球饼的飞出，对应进入不同大小的中奖孔，可激发玩家的娱乐兴趣，技巧性极强，可玩性很高。

技术研发人员：罗彬
受保护的技术使用者：广州市掌趣电子有限公司
技术研发日：20221125
技术公布日：2024/1/12
