体育专业用臂力训练器的制作方法

本技术涉及体育器材，具体是一种体育专业用臂力训练器。

背景技术：

1、体育器材，竞技体育比赛和健身锻炼所使用的各种器械、装备及用品的总称，体育器材与体育运动相互依存，相互促进，体育运动的普及和运动项目的多样化使体育器材的种类、规格等都得到发展，同样，质量优良、性能稳定、安全可靠的体育器材不但可以保证竞技比赛在公正和激烈的情况下进行，而且还为促进运动水平的提高创造了必要的物质条件，臂力训练器是生活中常用的体育器材之一。

2、现有公告号为：cn213555207u的专利，该专利可以根据用户自身身高以及臂长条件对装置进行有效调节，可通过把手传动主动锥齿轮啮合传动从动锥齿轮，实现丝杆调节套筒，带动座椅高度调节，并在限位杆的约束下保证调节稳定，但该臂力训练器的训练强度是固定的，无法进行调节，使用者需要购买不同强度的臂力训练器，给使用者带来经济负担；为此，我们提供了一种体育专业用臂力训练器解决以上问题。

技术实现思路

1、本实用新型的目的就是为了弥补现有技术的不足，提供了一种体育专业用臂力训练器。

2、为实现上述目的，本实用新型提供如下技术方案：一种体育专业用臂力训练器，包括底板，所述底板的上表面固定连接有四个伸缩杆，所述底板的上方设置有两个限位框，四个所述伸缩杆分别与两个限位框固定连接，两个所述限位框的内壁均滑动连接有两个配重块一，两个所述配重块一的正面与背面均固定连接有限位板，两个所述限位框的内壁均滑动连接有五个配重块二，所述底板的上方设置有两个插销，两个所述插销与十个配重块二中的两个配重块二滑动连接，两个所述配重块一的上表面均固定连接有牵引绳，所述底板的上表面固定连接有u形框，所述u形框的左侧面与右侧面均固定连接有支撑块一，两个所述支撑块一的内壁均通过转轴转动连接有滑轮一，两个所述牵引绳分别与两个滑轮一传动连接，所述u形框的内壁固定连接有两个支撑块二，两个所述支撑块二的内壁均通过转轴转动连接有滑轮二，两个所述牵引绳分别与两个滑轮二传动连接，两个所述牵引绳远离配重块一的一端均固定连接有连接块，两个所述连接块的内壁均固定连接有把手。

3、进一步的，两个所述把手的外表面均套设有橡胶防滑套，所述u形框的内壁固定连接有两个固定板。

4、进一步的，两个所述插销的正面均固定连接有固定块，两个所述固定块的内壁均转动连接有拉环。

5、进一步的，四个所述伸缩杆的外表面均套设有复位弹簧，四个所述复位弹簧均与底板固定连接。

6、进一步的，四个所述复位弹簧分别与两个限位框固定连接，所述底板的上表面开设有四个固定孔。

7、进一步的，所述底板的上表面固定连接有四个支撑腿，所述底板的上方设置有支撑板。

8、进一步的，四个所述支撑腿均与支撑板固定连接，所述支撑板的上表面固定连接有靠背。

9、与现有技术相比，该体育专业用臂力训练器具备如下有益效果：

10、1、本实用新型通过底板、u形框、伸缩杆、限位框、配重块一、限位板、插销、牵引绳、支撑块一、滑轮一、支撑块二、滑轮二、连接块、把手和配重块二之间的相互配合，能够对臂力训练器的训练强度进行调节，避免使用者需要购买不同强度的臂力训练器，给使用者带来经济负担，提高了装置的实用性。

11、2、本实用新型通过设置橡胶防滑套，能够避免在进行臂力训练时把手脱手，通过设置固定板，可供训练人员放置自己的随身物品，避免物品丢失或者被其他人错取，通过设置复位弹簧，能够减少配重块一和配重块二下落时的冲击力，对底板进行保护，通过设置固定块和拉环，能够方便拉动插销，更加快捷的对臂力训练强度进行调节，通过设置支撑腿、支撑板和靠背，能够在臂力训练时坐在支撑板上，减小体能损耗，通过设置固定孔，能够方便对底板的位置进行固定。

技术特征：

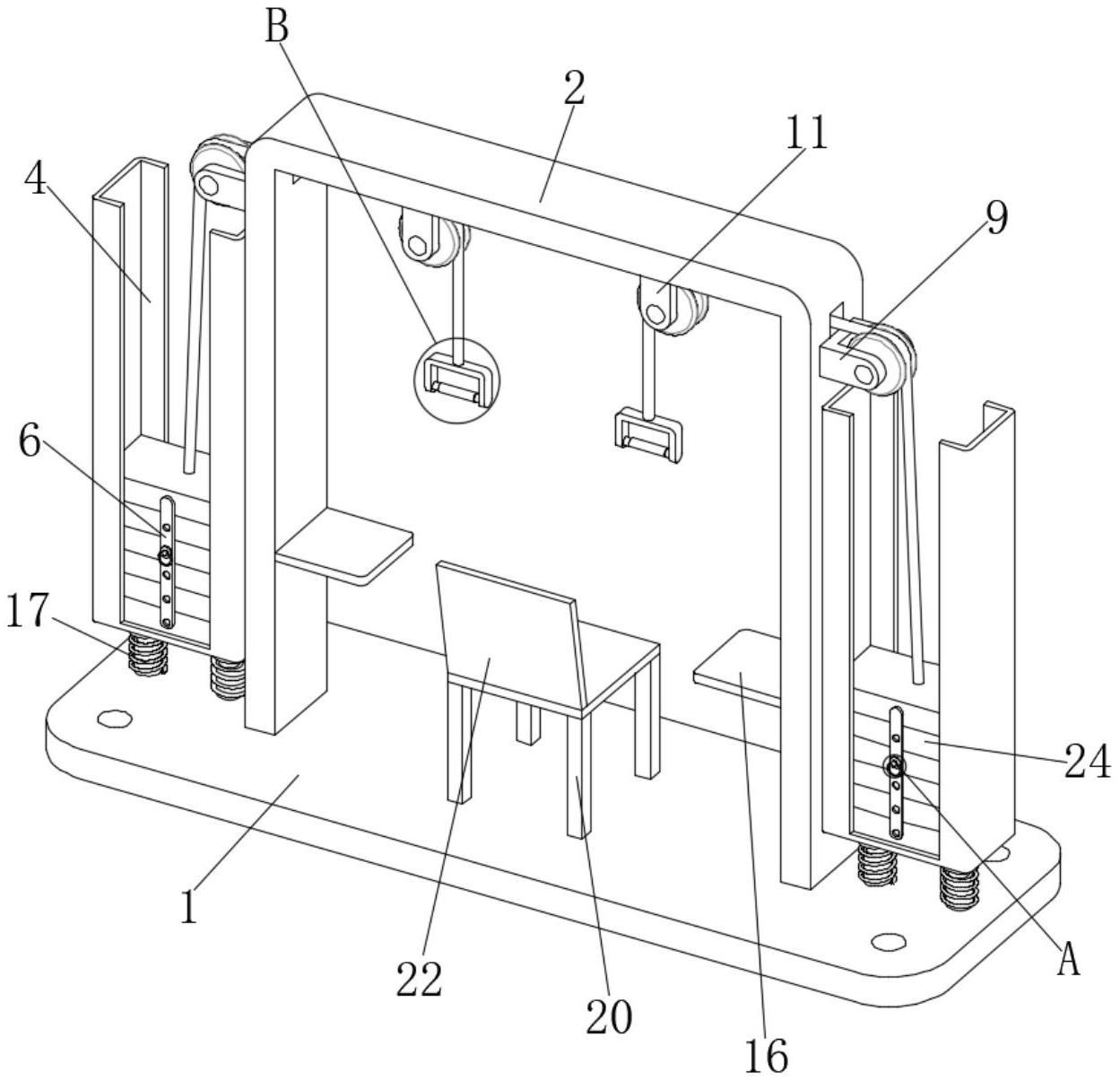

1.一种体育专业用臂力训练器，包括底板(1)，其特征在于：所述底板(1)的上表面固定连接有四个伸缩杆(3)，所述底板(1)的上方设置有两个限位框(4)，四个所述伸缩杆(3)分别与两个限位框(4)固定连接，两个所述限位框(4)的内壁均滑动连接有两个配重块一(5)，两个所述配重块一(5)的正面与背面均固定连接有限位板(6)，两个所述限位框(4)的内壁均滑动连接有五个配重块二(24)，所述底板(1)的上方设置有两个插销(7)，两个所述插销(7)与十个配重块二(24)中的两个配重块二(24)滑动连接，两个所述配重块一(5)的上表面均固定连接有牵引绳(8)，所述底板(1)的上表面固定连接有u形框(2)，所述u形框(2)的左侧面与右侧面均固定连接有支撑块一(9)，两个所述支撑块一(9)的内壁均通过转轴转动连接有滑轮一(10)，两个所述牵引绳(8)分别与两个滑轮一(10)传动连接，所述u形框(2)的内壁固定连接有两个支撑块二(11)，两个所述支撑块二(11)的内壁均通过转轴转动连接有滑轮二(12)，两个所述牵引绳(8)分别与两个滑轮二(12)传动连接，两个所述牵引绳(8)远离配重块一(5)的一端均固定连接有连接块(13)，两个所述连接块(13)的内壁均固定连接有把手(14)。

2.根据权利要求1所述的一种体育专业用臂力训练器，其特征在于：两个所述把手(14)的外表面均套设有橡胶防滑套(15)，所述u形框(2)的内壁固定连接有两个固定板(16)。

3.根据权利要求1所述的一种体育专业用臂力训练器，其特征在于：两个所述插销(7)的正面均固定连接有固定块(18)，两个所述固定块(18)的内壁均转动连接有拉环(19)。

4.根据权利要求1所述的一种体育专业用臂力训练器，其特征在于：四个所述伸缩杆(3)的外表面均套设有复位弹簧(17)，四个所述复位弹簧(17)均与底板(1)固定连接。

5.根据权利要求4所述的一种体育专业用臂力训练器，其特征在于：四个所述复位弹簧(17)分别与两个限位框(4)固定连接，所述底板(1)的上表面开设有四个固定孔(23)。

6.根据权利要求5所述的一种体育专业用臂力训练器，其特征在于：所述底板(1)的上表面固定连接有四个支撑腿(20)，所述底板(1)的上方设置有支撑板(21)。

7.根据权利要求6所述的一种体育专业用臂力训练器，其特征在于：四个所述支撑腿(20)均与支撑板(21)固定连接，所述支撑板(21)的上表面固定连接有靠背(22)。

技术总结
本技术公开了一种体育专业用臂力训练器，涉及体育器材技术领域，包括底板，底板的上表面固定连接有四个伸缩杆，底板的上方设置有两个限位框，四个伸缩杆分别与两个限位框固定连接，两个限位框的内壁均滑动连接有两个配重块一，两个配重块一的正面与背面均固定连接有限位板，两个限位框的内壁均滑动连接有五个配重块二，底板的上方设置有两个插销。本技术通过底板、U形框、伸缩杆、限位框、配重块一、限位板、插销、牵引绳、支撑块一、滑轮一、支撑块二、滑轮二、连接块、把手和配重块二之间的相互配合，能够对臂力训练器的训练强度进行调节，避免使用者需要购买不同强度的臂力训练器，给使用者带来经济负担，提高了装置的实用性。

技术研发人员：程亮
受保护的技术使用者：程亮
技术研发日：20221128
