一种手部训练器的制作方法

本申请涉及手部训练器的，尤其涉及应用于一种手部训练器。

背景技术：

1、随着科技的发展，人们的手部运动在工作中逐步增加，人们的手部运动涉及腕关节的活动，腕关节在频繁活动中容易受伤，在腕关节康复的过程中，通常采用手部训练器配合腕关节进行康复训练。

2、在现有技术中，现有的手部训练器包括机架、手部承托件，手部承托件相对于机架水平布置，并沿上下方向摆动，此时，使用者的手部需要沿着水平方向插入手部承托件，而使用者的腕关节在受伤后比较僵硬，可是，使用者的手部需要由竖直状态翻转至水平状态时才能插入手部承托件，无法直接插接于手部承托件，导致现有的手部训练器的训练便利性较低。

技术实现思路

1、本实用新型的目的在于提供应用于一种手部训练器，以解决上述背景技术中提出的问题。

2、为实现上述目的，本发明提供如下技术方案：

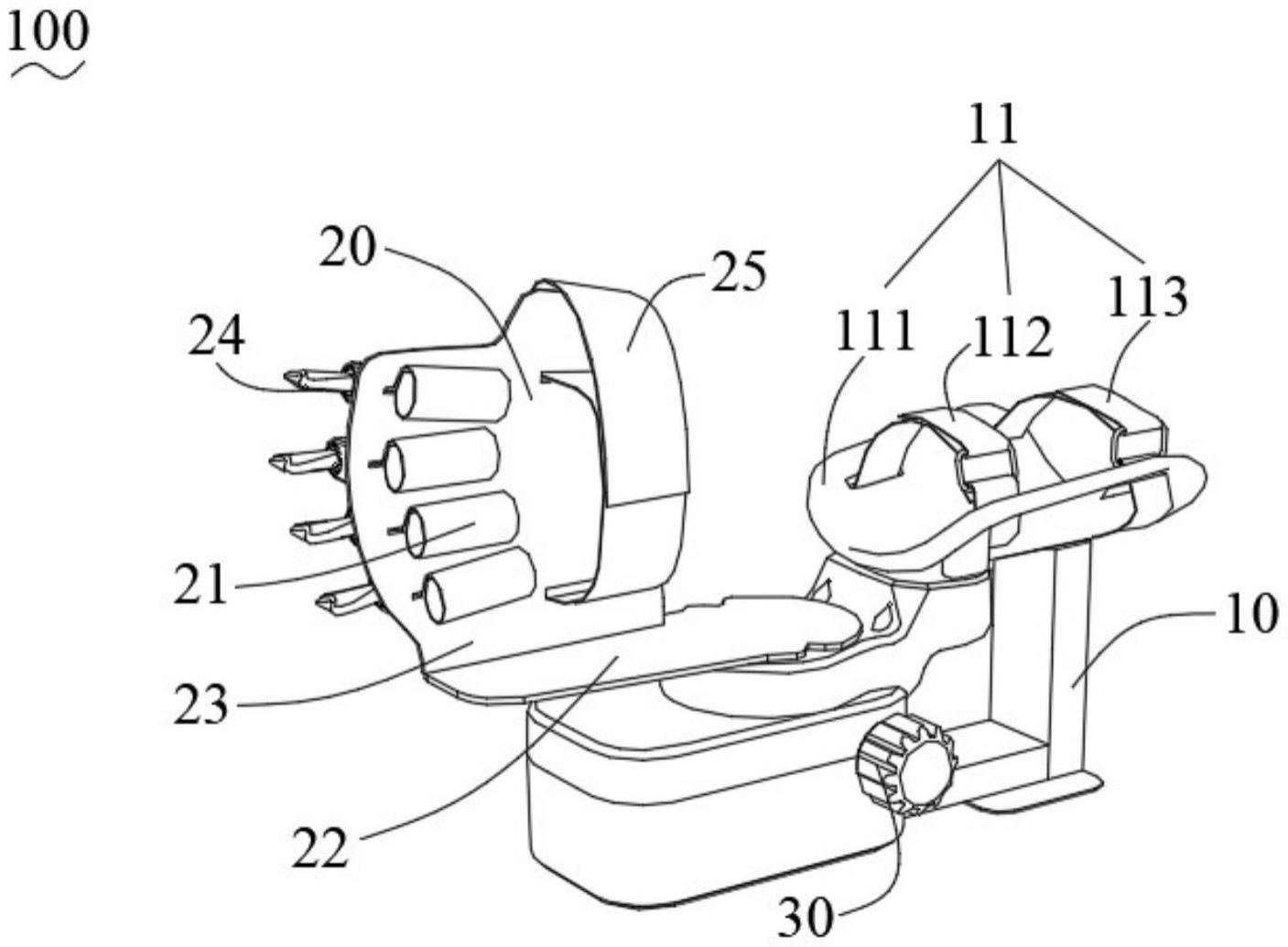

3、一种手部训练器，包括：

4、机架；

5、手部承托件，可摆动地安装于所述机架，并沿水平方向摆动；所述手部承托件呈竖直方向布置，所述手部承托件设有多个指套，多个所述指套沿水平方向朝向，并供使用者的手部的手指沿水平方向直接插入多个所述指套；

6、摆动件，设置于所述机架和所述手部承托件之间，并连接所述手部承托件，以带动所述手部承托件沿水平方向摆动。

7、可选的，手部承托件包括连接部和支撑部，所述连接部连接于所述摆动件，并沿水平方向摆动；所述支撑部连接于所述连接部，所述支撑部支撑多个所述指套。

8、可选的，所述手部承托件设有调节件，所述调节件包括调节架和调节杆，所述调节架连接于所述支撑部，所述调节杆连接于所述指套，所述调节杆与所述调节架锁合连接。

9、可选的，所述调节架设有齿牙槽，所述调节杆设有齿牙，所述齿牙与所述齿牙槽相对布置，所述齿牙卡合于所述齿牙槽，以使所述调节杆锁合于所述调节架。

10、可选的，所述调节杆设有毛刺层，所述指套连接于所述毛刺层，所述指套随着所述调节杆在外力的作用下转动而向内拉扯。

11、可选的，所述摆动件包括蜗轮和蜗杆，所述蜗杆可转动地穿设于所述机架，并沿所述蜗杆的轴线方向转动，所述蜗轮连接于所述手部承托件，并能够啮合于所述蜗杆，以使所述手部承托件随着所蜗杆的转动而摆动。

12、可选的，所述蜗轮与所述手部承托件之间设有轴承，所述轴承套设于所述蜗轮，所述手部承托件穿设于所述轴承，并在所述轴承的导向下进行摆动。

13、可选的，所述蜗杆设有多个旋钮，多个所述旋钮沿所述蜗杆的长度方向间隔布置。

14、可选的，所述机架设有小臂承托件，所述小臂承托件包括臂托、第一绑带和第二绑带，第一绑带和第二绑带分别连接于所述臂托，并沿着所述臂托的长度方向布置，且固定于使用者的小臂。

15、可选的，所述手部承托件设有第三绑带，所述第三绑带连接于所述支撑部，且固定于使用者的手部。

16、与现有技术相比，本发明的有益效果是：

17、本发明提供应用于一种手部训练器，手部承托件可摆动地安装于机架，并沿水平方向摆动；手部承托件呈竖直方向布置，手部承托件设有多个指套，多个指套沿水平方向朝向，并供使用者的手部的手指沿水平方向直接插入多个指套；摆动件设置于机架和手部承托件之间，并连接手部承托件，以带动手部承托件沿水平方向摆动，此时，手部承托件呈竖直方向布置，使用者的手部也处于竖直状态，抬起使用者的手部可直接插入手部承托件，使得使用者的手部不需要由竖直状态翻转至水平状态插入手部承托件，避免使用者的手部在使用过程中进行翻转工序，提高了现有的手部训练器的训练便利性。

技术特征：

1.一种手部训练器，其特征在于，包括：

2.根据权利要求1所述的一种手部训练器，其特征在于，手部承托件包括连接部和支撑部，所述连接部连接于所述摆动件，并沿水平方向摆动；所述支撑部连接于所述连接部，所述支撑部支撑多个所述指套。

3.根据权利要求2所述的一种手部训练器，其特征在于，所述手部承托件设有调节件，所述调节件包括调节架和调节杆，所述调节架连接于所述支撑部，所述调节杆连接于所述指套，所述调节杆与所述调节架锁合连接。

4.根据权利要求3所述的一种手部训练器，其特征在于，所述调节架设有齿牙槽，所述调节杆设有齿牙，所述齿牙与所述齿牙槽相对布置，所述齿牙卡合于所述齿牙槽，以使所述调节杆锁合于所述调节架。

5.根据权利要求3所述的一种手部训练器，其特征在于，所述调节杆设有毛刺层，所述指套连接于所述毛刺层，所述指套随着所述调节杆在外力的作用下转动而向内拉扯。

6.根据权利要求1所述的一种手部训练器，其特征在于，所述摆动件包括蜗轮和蜗杆，所述蜗杆可转动地穿设于所述机架，并沿所述蜗杆的轴线方向转动，所述蜗轮连接于所述手部承托件，并能够啮合于所述蜗杆，以使所述手部承托件随着所蜗杆的转动而摆动。

7.根据权利要求6所述的一种手部训练器，其特征在于，所述蜗轮与所述手部承托件之间设有轴承，所述轴承套设于所述蜗轮，所述手部承托件穿设于所述轴承，并在所述轴承的导向下进行摆动。

8.根据权利要求6所述的一种手部训练器，其特征在于，所述蜗杆设有多个旋钮，多个所述旋钮沿所述蜗杆的长度方向间隔布置。

9.根据权利要求1所述的一种手部训练器，其特征在于，所述机架设有小臂承托件，所述小臂承托件包括臂托、第一绑带和第二绑带，第一绑带和第二绑带分别连接于所述臂托，并沿着所述臂托的长度方向布置，且固定于使用者的小臂。

10.根据权利要求3所述的一种手部训练器，其特征在于，所述手部承托件设有第三绑带，所述第三绑带连接于所述支撑部，且固定于使用者的手部。

技术总结
本申请提供应用于一种手部训练器，包括机架、手部承托件和摆动件，手部承托件可摆动地安装于机架，并沿水平方向摆动；手部承托件呈竖直方向布置，手部承托件设有多个指套，多个指套沿水平方向朝向，并供使用者的手部的手指沿水平方向直接插入多个指套；摆动件设置于机架和手部承托件之间，并连接手部承托件，以带动手部承托件沿水平方向摆动，此时，手部承托件呈竖直方向布置，使用者的手部也处于竖直状态，抬起使用者的手部可直接插入手部承托件，使得使用者的手部不需要由竖直状态翻转至水平状态插入手部承托件，避免使用者的手部在使用过程中进行翻转工序，提高了现有的手部训练器的训练便利性。

技术研发人员：田野,次晓峰
受保护的技术使用者：河北大艾智能科技股份有限公司
技术研发日：20221130
技术公布日：2024/1/12
