一种双层锁紧保护折叠单双杠的制作方法

本技术属于运动器材，尤其涉及一种双层锁紧保护折叠单双杠。

背景技术：

1、运动器材是竞技体育比赛和健身锻炼所使用的各种器械、装备及用品的总称，体育器材与体育运动相互依存，相互促进，公开号：cn2372003y，一种单双杠健身器，属于健身器材，它由底座，以立柱、横撑组成的机架，把持施力机构组成，把持施力机构由横把及把套、脚蹬管、把横管及把套、臂托板、铰接在把横管上的把立管及把套、靠垫构成，双手握横把可进行单杠器械运动，握把横管把套可进行双杠运动，它占地小，移动方便，兼有单双杠两种功能，可广泛应用于家庭、健身房、学校等室内外的健身运动中。

2、上述技术存在的问题是：单双杠在不使用时，会占用大量的占地空间，且不方便存放，不能对其进行快速折叠操作收纳，对单双杠进行存储时需要将连接储进行拆卸，将零件进行存储，才能对其进行收纳，费时费力，在使用时，还需要进行组装，且在组装的过程中由于固定不牢固在使用时会出现固定不稳的情况，就单双杠零件之间出现松动，不能对其进行快速固定，因此我们提出一种双层锁紧保护折叠单双杠。

技术实现思路

1、针对现有技术存在的问题，本实用新型提供了一种双层锁紧保护折叠单双杠，具备能够将单双杠进行折叠收纳操作，减少占地空间，使在收纳时不需要进行拆卸零件在对其进行收纳存放，省时省力，且能够在展开使用时对折叠部分进行二次固定，避免在使用过程中，单双杠向内折叠出现不稳定的情况，对人员进行保护的优点，解决了单双杠在不使用时，会占用大量的占地空间，且不方便存放，不能对其进行快速折叠操作收纳，对单双杠进行存储时需要将连接储进行拆卸，将零件进行存储，才能对其进行收纳，费时费力，在使用时，还需要进行组装，且在组装的过程中由于固定不牢固在使用时会出现固定不稳的情况，就单双杠零件之间出现松动，不能对其进行快速固定的问题。

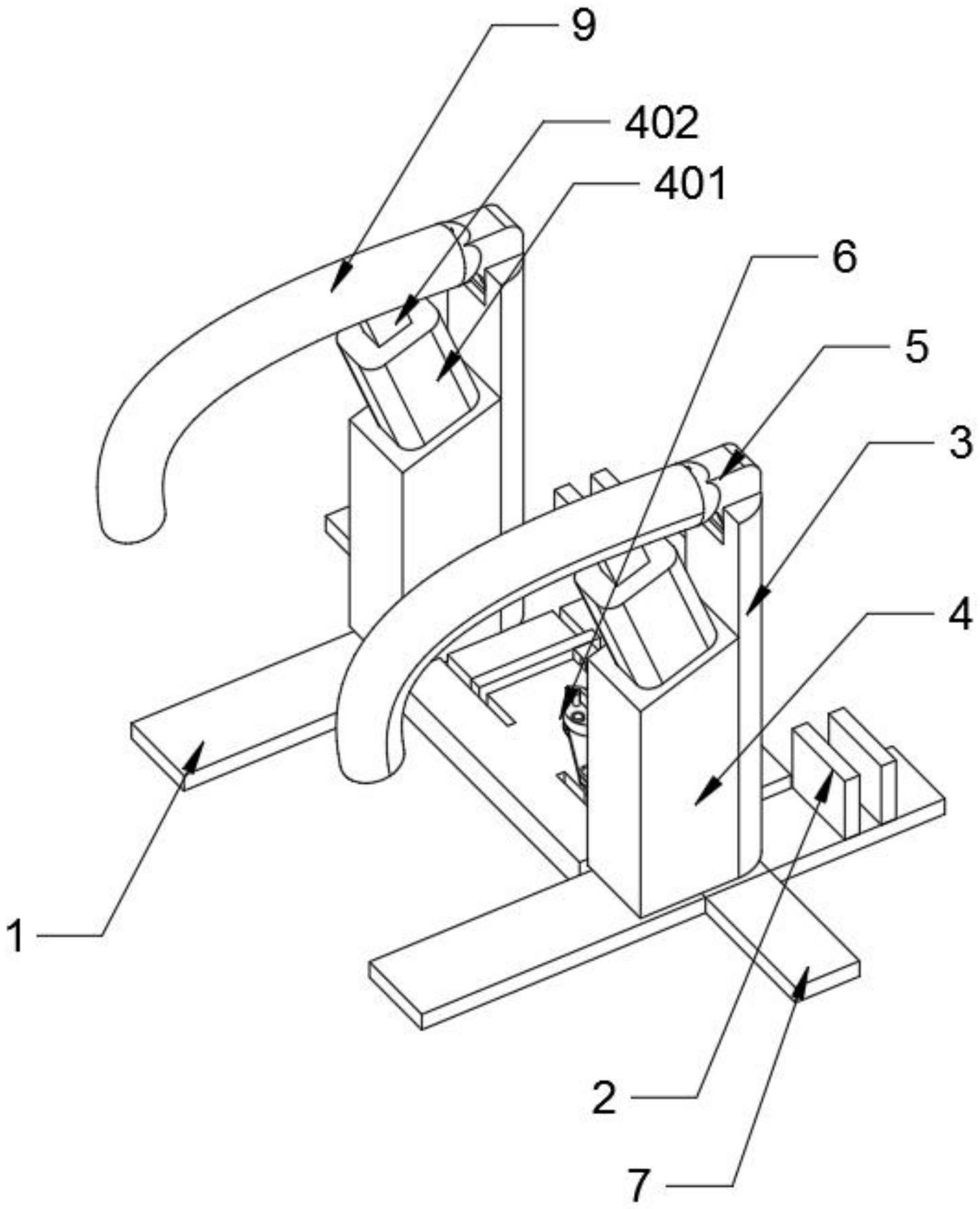

2、本实用新型是这样实现的，一种双层锁紧保护折叠单双杠，包括平衡板，所述平衡板上表面固定安装有支撑架，所述支撑架上表面开设有转动槽，所述转动槽内转动安装有第一转动块，所述第一转动块一端固定安装有单杠臂，所述单杠臂下表面开设有控制槽，所述支撑架一端固定安装有调节组件所述平衡板一端固定安装有折叠组件，所述折叠组件上表面可拆卸安装有锁紧组件，所述锁紧组件上表面固定安装有控制组件，所述平衡板上表面固定安装有放置板，所述锁紧组件可放置在放置板之间。

3、作为本实用新型优选的，所述调节组件包括电动推杆，所述电动推杆固定安装在支撑架一端，所述电动推杆一端固定安装有延长块，所述延长块一端固定安装有圆滑板，所述圆滑板一端固定安装有滚动轴，所述滚动轴固定安装在控制槽内。

4、作为本实用新型优选的，折叠组件包括对接板，两组所述对接板固定安装在平衡板一端，所述对接板一端固定安装有第一转动杆，所述第一转动杆一端固定安装有第一转动轴，所述第一转动轴外表面固定安装有摆动杆，两组所述摆动杆两端均开设有折叠槽，两组所述折叠槽内固定安装有控制板，所述控制板和折叠槽一端均固定安装有第二转动轴。

5、作为本实用新型优选的，所述锁紧组件包括贴合板，所述贴合板可拆卸安装在对接板、摆动杆和控制板上表面，所述贴合板一端开设有滑动槽和安装槽，所述滑动槽内滑动安装有滑动块，所述滑动块一端固定安装有夹持块，所述夹持块一端开设有斜面坡，所述安装槽内固定安装有弹簧，所述弹簧另一端固定连接在夹持块一端。

6、作为本实用新型优选的，所述贴合板一端开设有预留槽和滑槽，所述预留槽和斜面坡之间转动安装有滚轮，所述滚轮固定安装在调节架一端，所述调节架滑动安装在滑槽内，所述调节架设置在贴合板另一端，所述调节架一端固定安装有连接块，所述连接块一端开设有摆动槽，所述摆动槽内固定安装有第二旋转轴，所述第二旋转轴外表面固定安装有拉杆。

7、作为本实用新型优选的，所述控制组件包括控制组件包括限位盘，所述限位盘固定安装在贴合板上表面，所述限位盘一端开设有卡槽和通孔，所述限位盘上表面开有滑筒，所述滑筒内滑动安装有滑柱，所述滑柱上表面固定安装有第二转动块，所述第二转动块上表面固定安装用转动板，所述第二转动块下表面固定安装有卡接块，所述卡接块可拆卸安装在卡槽内。

8、作为本实用新型优选的，所述第二转动块下表面固定安装有带动柱，所述带动柱外表面固定安装有拉杆，所述第二转动块下表面滑动安装有锁柱，所述锁柱滑动安装在通孔内。

9、与现有技术相比，本实用新型的有益效果如下：

10、1、本实用新型通过平衡板、支撑架、转动槽、单杠臂、放置板、锁紧组件、折叠组件、控制组件、调节组件的设计，展开单双杆时，可通过调节组件来对单杠臂进行倾斜度调节，也可使用调节组件对单杠臂进行折叠收纳，对单双杠进行整体折叠时，可通过折叠组件将两组平衡板和支撑架向中心靠拢，在进行折叠时，需要先将锁紧组件从折叠组件上拆下放置在放置板中，折叠后单双杠便于收纳，减少占地空间，且单双杠在展开使用时，通过锁紧组件来将单双杠的折叠部分进行锁死，避免在使用时，单双杠的一端向内靠拢折叠，出现倾倒的情况，且锁紧组件能够被控制组件进行固定，避免锁紧组件出现松动的情况。

11、2、本实用新型通过电动推杆、支撑架、圆滑板、滚动轴、延长块、控制槽的设计，对单杠臂进行调节或折叠时，启动电动推杆推动延长块和圆滑板向一端进行移动，圆滑板在移动时，通过滚动轴可在单杠臂下表面开设的控制槽中进行转动，从而能够带动单杠臂通过第一转动块在转动槽内进行转的效果，从而达到带动单杠臂进行倾斜度调节和折叠收纳的效果。

12、3、本实用新型通过对接板、平衡板、第一转动杆、第一转动轴、摆动杆、折叠槽、控制板、第二转动轴的设计，将单双杠整体向内靠拢移动折叠时，可通过推动对接板，来带动摆动杆向上进行转动，两组摆动杆进行转动时，摆动杆一端开设的折叠槽中的控制板会将两组摆动杆进行限位，使两组摆动杆向内进行转动折叠时，会使两组摆动杆相互贴合，从而达到最大折叠角度，使单双杠之间的间距减少，减少占地空间。

13、4、本实用新型通过贴合板、滑动槽、滑动块、夹持块、斜面坡、弹簧的设计，单双杆在展开后将贴合板卡接在对接板和摆动杆的上表面处，能够限制摆动杆向上转动折叠的情况，然后通过夹持块夹持在摆动杆和对接板两端，使贴合板更牢固的卡在对接板和摆动杆的上表面处，启动一个二次锁紧效果，夹持块在夹持时，会通过滑动块在贴合板一端开设的滑动槽中进行滑动，使夹持块具有导向定位功能，且夹持块夹持在对接板和摆动杆两端后会拉动弹簧，使夹持块具有拉力，在对夹持块拆卸时，能够使夹持块具有自动复位的效果。

14、5、本实用新型通过预留槽、滑槽、斜面坡、滚轮、调节架、贴合板的设计，对夹持块进行控制，使夹持块夹持在对接板和摆动杆一端时，可通过拉动两组调节架，调节架会带动滚轮在夹持块一端开设的斜面坡一端进行滚动，从而推动夹持块向一端进行移动的效果，随着滚轮在斜面坡一端滚动的越远，会使夹持块夹持的越紧，调节架带动滚轮进行移动时，会在滑槽中进行滑动，一组调节架会一同带动两组滚轮在两组调节架的斜面坡一端进行同步滚动，两组调节架一同在滑槽中向一端进行滑动时，会带动四组滚轮，挤压两组夹持块一端开设的四组斜面坡上进行滚动挤压。

15、6、本实用新型通过限位盘、卡槽、滑筒、滑柱、第二转动块、卡接块、卡槽的设计，第二转动块一端固定安装的卡接块会卡接在限位盘一端开设的卡槽中，从而将第二转动块进行固定的效果，第二转动块可在限位盘上表面开设的滑筒中进行滑动，从而能够使第二转动块下表面固定安装的卡接块从卡槽中滑出，从而能够对第二转动块进行转动的效果。

16、7、本实用新型通过第二转动块、带动柱、拉杆、第二转动块、锁柱、通孔的设计，转动第二转动块，带动带动柱进行转动，带动柱转动后能够带动拉杆进行转动，拉杆被转动后会拉动调节架带动夹持块进行移动的效果，将两组拉杆均转动安装在带动柱外表面，从而能够使在带动拉杆进行转动时，能够使拉杆进行同步移动，使夹持块移动的距离相等，使每组夹持块对对接板和摆动杆的夹持力相等，通过转动第二转动块对对接板和摆动杆进行夹持固定后，为了避免第二转动块回转的情况，可推动第二转动块上表面锁柱，将锁柱推动至限位盘上表面开设的通孔中，使第二转动块进行固定，然后再通过卡接块和卡槽的相互贴合，对第二转动块进行二次固定。
