一种唇肌训练器的制作方法

本技术涉及唇肌训练工具领域，具体涉及一种唇肌训练器。

背景技术：

1、现有技术中的唇肌训练器如公开号为cn215538098u在公告日2022.01.18公开的一种唇肌训练器中，其嘴唇放置套呈u型状，这种结构存在与牙龈接触摩擦的问题，训练这在多次咬合过程中，牙龈与其摩擦容易出现破皮出血的问题，另外，其弹性件是安装在嘴唇放置套后方，二者位置很接近，训练者呼吸中带有的水蒸气容易腐蚀弹簧，使其使用寿命下降。

技术实现思路

1、为了克服背景技术的不足，本实用新型提供一种舒适感好，使用寿命长的唇肌训练器。

2、本实用新型所采用的技术方案：一种唇肌训练器，其包括壳体以及铰接安装在壳体内且呈剪刀状的支架组件，所述支架组件的前端设有供嘴唇放置的两个托板架，所述托板架呈v型，所述支架组件的后端设有抵触安装的弹性件。

3、所述支架组件包括分别铰接安装在壳体上且形成剪刀状的第一支架和第二支架，所述弹性件抵触安装在所述第一支架末端和第二支架末端之间。

4、所述壳体包括左壳、右壳以及紧固件，所述右壳设有供支架组件铰接安装的安装柱，所述安装柱呈空心状，所述紧固件穿过安装柱将左壳和右壳连接。

5、所述壳体还设有手柄。

6、本实用新型的有益效果是：本技术方案通过将托板架设置成v型，取消了与牙龈的接触，有效的提高了训练者的舒适度，防止出现破皮出血，另外将弹性件防止在壳体内的后方位置，远离训练者呼吸中的水汽，延长使用寿命。

技术特征：

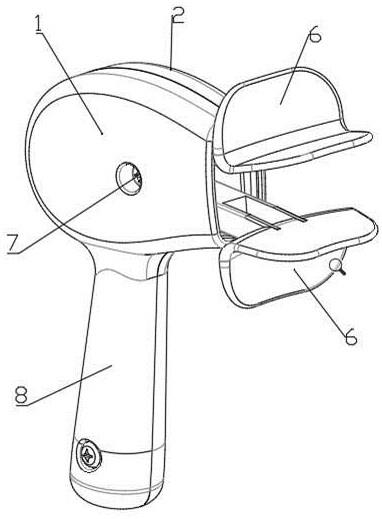

1.一种唇肌训练器，其特征在于：其包括壳体以及铰接安装在壳体内且呈剪刀状的支架组件，所述支架组件的前端设有供嘴唇放置的两个托板架（6），所述托板架（6）呈v型，所述支架组件的后端设有抵触安装的弹性件（5）。

2.根据权利要求1所述的唇肌训练器，其特征在于：所述支架组件包括分别铰接安装在壳体上且形成剪刀状的第一支架（3）和第二支架（4），所述弹性件（5）抵触安装在所述第一支架（3）末端和第二支架（4）末端之间。

3.根据权利要求1所述的唇肌训练器，其特征在于：所述壳体包括左壳（1）、右壳（2）以及紧固件（7），所述右壳（2）设有供支架组件铰接安装的安装柱，所述安装柱呈空心状，所述紧固件穿过安装柱将左壳（1）和右壳（2）连接。

4.根据权利要求1所述的唇肌训练器，其特征在于：所述壳体还设有手柄（8）。

技术总结
本技术公开了一种唇肌训练器，涉及唇肌训练工具领域，其包括壳体以及铰接安装在壳体内且呈剪刀状的支架组件，所述支架组件的前端设有供嘴唇放置的两个托板架，所述托板架呈V型，所述支架组件的后端设有抵触安装的弹性件。本技术具有舒适感好，使用寿命长的优点。
