一种灌溉喷洒高度调整装置

本技术涉及农业发展灌溉设备，具体为一种灌溉喷洒高度调整装置。

背景技术：

1、农业发展过程中最重要的便是植被的灌溉情况，其作为贯穿农作物生长主要情况，通常也是农业种植人员最主要的关注点，根据农作物对水的需求量不同，一般可分为为传统的地面灌溉、普通喷灌以及微灌。

2、目前，现有技术cn215122817u一种农业灌溉喷洒高度调整装置，其中针对现有技术的结构不仅复杂，大大的增加了生产成本，而且在调节喷洒高度时，较为费时，而且具有漏电的安全隐患，并且其灌溉器不便于分拆，给装置的移动携带带来诸多不便等问题，提出了一种新型技术方案以解决上述问题，但是，上述方案在解决问题的同时，还存在以下不足：

3、基于农业种植面积以及农作物种类不同的问题，在对农作物进行灌溉的过程中，其喷灌喷洒的范围会严重受到农作物高度的影响，由于大多喷灌的喷头范围的限制，根据农作物本身高度不同，在调节喷洒高度的同时会限制喷洒装置的喷洒范围，例如部分装置在调高喷洒头时，其喷洒出的水滴很难再落回喷洒装置的附近，进而造成喷洒死角的出现，导致农作物喷灌不均匀，影响部分农作物的生长情况。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种灌溉喷洒高度调整装置，解决了上述背景中提到的问题。

2、本实用新型提供如下技术方案：一种灌溉喷洒高度调整装置，包括：底架和支脚，所述支脚转动设置于底架的外沿处，所述底架的内部设置有主支撑件，所述主支撑件的顶部固定安装有调节台，所述调节台顶部的中心处设置有定位件，所述调节台的上方设置有喷灌板，所述喷灌板的背部转动连接有辅支撑件，所述辅支撑件的底部设置有锁销，且所述辅支撑件通过锁销与定位件的侧面固定。

3、优选的，所述主支撑件包括立柱管，所述立柱管为中空状竖直硬质管道，所述立柱管靠近顶部的外沿处开设有圆孔，所述立柱管的内部设置有通水软管。

4、优选的，所述调节台包括底板，所述底板为等边三角状板块，所述底板顶部的三角处皆设置有转接座，所述底板表面靠近转接座处皆开设有管孔。

5、优选的，所述定位件包括立杆，所述立杆的外沿处焊接有连接件，所述连接件的表面均匀开设有若干锁孔。

6、优选的，所述底架包括环状架，所述环状架的顶部设置有定位管，所述定位管的顶部开设有贯穿至其自身螺纹底部的豁口，所述定位管的表面螺纹套接有锁环，所述锁环靠近顶部的内圈呈喇叭状逐渐收缩。

7、优选的，所述喷灌板包括通水板，所述通水板的表面安装有若干喷头，所述通水板的背面靠近底部的位置设置有进水口。

8、优选的，所述辅支撑件包括支架，所述支架为中空管状不锈钢焊接而成，所述支架的内壁滑动套接有副架，所述副架的一端焊接有定位块，所述定位块的表面开设有销孔，所述支架的表面开设有若干调节孔，且所述副架的表面开设有与调节孔位置对应的若干通孔，所述调节孔的内壁螺纹连接有锁止件。

9、与现有技术对比，本实用新型具备以下有益效果：

10、1、该灌溉喷洒高度调整装置，通过设置环状架和定位管，在根据喷灌的农作物高度不同使，可以根据具体情况，利用锁环的螺纹连接对定位管进行放松或收紧，使装置的喷灌能够覆盖至农作物需要的高度，同时增加了喷灌时装置的喷洒范围，提高了装置的适用范围。

11、2、该灌溉喷洒高度调整装置，通过设置喷灌板和辅支撑件，在调节装置高度的过程中，若是喷灌范围出现问题，则可以利用辅支撑件的长度调节以及其与定位件之间的高度调节来控制喷灌板的倾斜角度，进而控制水流喷洒的范围，能够分别控制其进行抛洒、滴洒和侧方位喷灌等多种喷灌模式，使装置能够随着其高度的改变而调整喷洒范围，降低喷洒死角的出现，提高了农作物喷灌时的均匀性，进而使农作物生长状况一致。

技术特征：

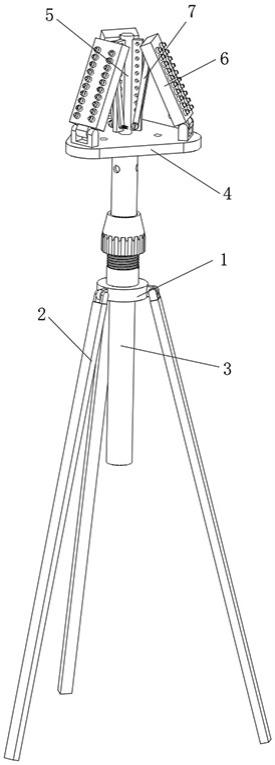

1.一种灌溉喷洒高度调整装置，其特征在于，包括：底架（1）和支脚（2），所述支脚（2）转动设置于底架（1）的外沿处，所述底架（1）的内部设置有主支撑件（3），所述主支撑件（3）的顶部固定安装有调节台（4），所述调节台（4）顶部的中心处设置有定位件（5），所述调节台（4）的上方设置有喷灌板（6），所述喷灌板（6）的背部转动连接有辅支撑件（7），所述辅支撑件（7）的底部设置有锁销（8），且所述辅支撑件（7）通过锁销（8）与定位件（5）的侧面固定。

2.根据权利要求1所述的一种灌溉喷洒高度调整装置，其特征在于，所述主支撑件（3）包括立柱管（31），所述立柱管（31）为中空状竖直硬质管道，所述立柱管（31）靠近顶部的外沿处开设有圆孔（32），所述立柱管（31）的内部设置有通水软管。

3.根据权利要求1所述的一种灌溉喷洒高度调整装置，其特征在于，所述调节台（4）包括底板（41），所述底板（41）为等边三角状板块，所述底板（41）顶部的三角处皆设置有转接座（42），所述底板（41）表面靠近转接座（42）处皆开设有管孔（43）。

4.根据权利要求1所述的一种灌溉喷洒高度调整装置，其特征在于，所述定位件（5）包括立杆（51），所述立杆（51）的外沿处焊接有连接件（52），所述连接件（52）的表面均匀开设有若干锁孔（53）。

5.根据权利要求1所述的一种灌溉喷洒高度调整装置，其特征在于，所述底架（1）包括环状架（11），所述环状架（11）的顶部设置有定位管（12），所述定位管（12）的顶部开设有贯穿至其自身螺纹底部的豁口，所述定位管（12）的表面螺纹套接有锁环（13），所述锁环（13）靠近顶部的内圈呈喇叭状逐渐收缩。

6.根据权利要求1所述的一种灌溉喷洒高度调整装置，其特征在于，所述喷灌板（6）包括通水板（61），所述通水板（61）的表面安装有若干喷头（62），所述通水板（61）的背面靠近底部的位置设置有进水口（63）。

7.根据权利要求1所述的一种灌溉喷洒高度调整装置，其特征在于，所述辅支撑件（7）包括支架（71），所述支架（71）为中空管状不锈钢焊接而成，所述支架（71）的内壁滑动套接有副架（72），所述副架（72）的一端焊接有定位块（73），所述定位块（73）的表面开设有销孔（74），所述支架（71）的表面开设有若干调节孔（75），且所述副架（72）的表面开设有与调节孔（75）位置对应的若干通孔，所述调节孔（75）的内壁螺纹连接有锁止件（76）。

技术总结
本技术涉及农业发展灌溉设备技术领域，且公开了一种灌溉喷洒高度调整装置，包括：底架和支脚，所述支脚转动设置于底架的外沿处，所述底架的内部设置有主支撑件，所述主支撑件的顶部固定安装有调节台，所述调节台顶部的中心处设置有定位件，所述调节台的上方设置有喷灌板，所述喷灌板的背部转动连接有辅支撑件，所述辅支撑件的底部设置有锁销。该灌溉喷洒高度调整装置，通过设置环状架和定位管，在根据喷灌的农作物高度不同使，可以根据具体情况，利用锁环的螺纹连接对定位管进行放松或收紧，使装置的喷灌能够覆盖至农作物需要的高度，同时增加了喷灌时装置的喷洒范围，提高了装置的适用范围。
