一种具有新型支撑结构的高尔夫球头的制作方法

本发明涉及高尔夫球头，具体为一种具有新型支撑结构的高尔夫球头。

背景技术：

1、高尔夫球运动为目前普遍的休闲运动之一，且因应挥杆的功能与效果诉求不同，高尔夫球头的设计也趋向多元化。其中，有一些高尔夫球头的设计是以增加球头尺寸的方式来降低重心，以达到提高使用者打击到甜蜜点的机率并获得较高的转动惯量。

2、然而，较大尺寸的球头可能会造成其所受的空气阻力增加而影响挥杆速度，并且现有球头在击球面没有做缓震和弹性支撑结构，其无法降低震动幅度，且使击打发出的声音不清脆，降低了打击面板的挠曲性，无法实现更多能量转移及更加稳定的高球道。

技术实现思路

1、本发明的目的在于提供一种具有新型支撑结构的高尔夫球头，以解决上述背景技术中提出的问题。

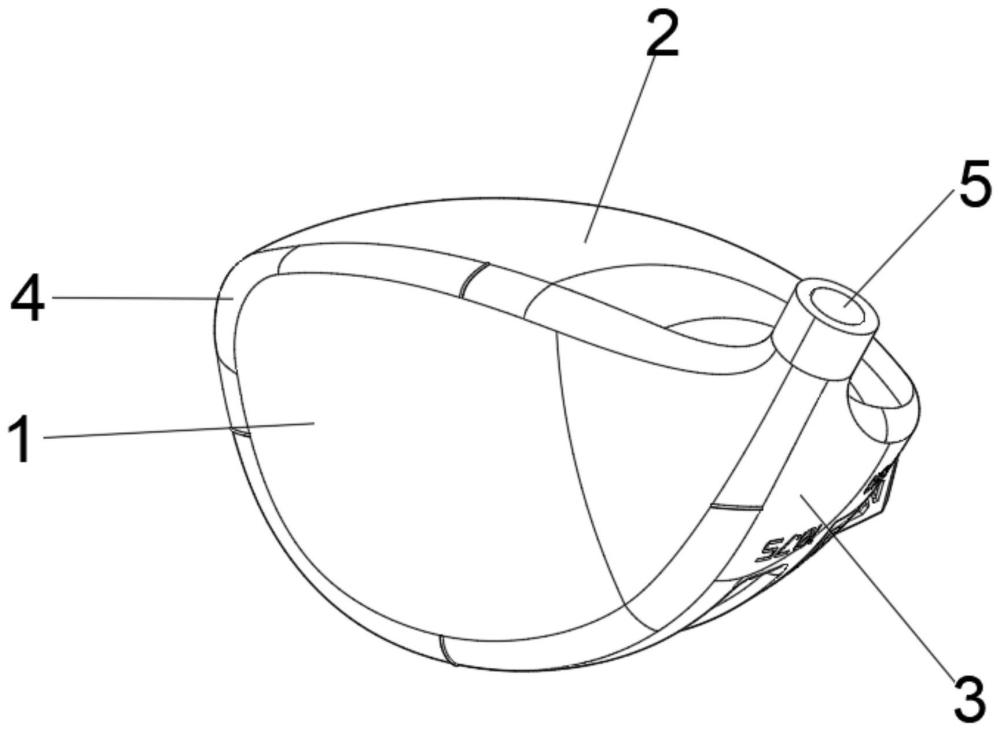

2、为实现上述目的，本发明提供如下技术方案：一种具有新型支撑结构的高尔夫球头，包括：

3、主体框架；

4、击球面，击球面置于所述主体框架的一侧；

5、根部面，根部面置于所述主体框架的底部；

6、冠部面，冠部面置于所述主体框架的顶部，所述击球面、冠部面与根部面围成一个封闭空腔；

7、二号支撑架，二号支撑架置于所述封闭空腔内，所述二号支撑架与击球面之间设有弹力架，用于对击球面进行缓震和弹性支撑；

8、支撑部，支撑部置于所述根部面的底部，所述支撑部为中空结构，用于改善球杆的操控性和速度。

9、作为优选，所述主体框架的内部固接有一号支撑架，所述一号支撑架的端部分别与主体框架对应位置固接。

10、作为优选，所述一号支撑架呈y形结构，所述一号支撑架的中部等距设有多个孔洞。

11、作为优选，所述二号支撑架为x形结构，所述二号支撑架与击球面平行设置，所述二号支撑架的端部与主体框架对应位置固接，所述二号支撑架的中部等距设有多个通孔。

12、作为优选，所述所述弹力架由四根圆柱条状弹性杆组成，所述弹性杆的一端与二号支撑架中部固接，且所述弹性杆的另一端与击球面固定连接，四根所述弹性杆以弹力架的中心等距分布呈x形结构。

13、作为优选，所述根部面的底部设有分散一部与弧形凹槽，所述分散一部为三角形结构的凹槽，所述弧形凹槽位于根部面的便于位置且与击球面平行设置。

14、作为优选，所述根部面的底部设有分散二部，所述支撑部为长条状结构，所述支撑部位于分散一部与分散二部之间。

15、作为优选，所述支撑部为直角三角形结构的凸起，所述支撑部的斜边与根部面贴合。

16、作为优选，所述分散一部的内部、分散二部的内部以及支撑部的外壁均设有蜂窝结构的孔。

17、作为优选，所述主体框架端部设置有连接部。

18、与现有技术相比，本发明的有益效果是：通过在高尔夫球头的击球部的内部设计有一个二号支撑架与弹力架组成的蜘蛛网状的支撑结构，其中二号支撑架为条状x形结构的支撑架，弹力架是圆柱条状的x形弹力架，二号支撑架与弹力架两者中间连接，可以将力度更好弹性传导下去，且主体结构采取是钛合金的3d打印而成的高尔夫球头，使击打的力度更均匀传导到球头后部，有支撑结构支撑，使得打击面震动幅度相对更小，使击打发出的声音更清脆，且大大提高了打击面板的挠曲性，实现更多能量转移及更加稳定的高球道，提高了球体的速度及操控性，从而实现飞行更远距离及更精确球道。

技术特征：

1.一种具有新型支撑结构的高尔夫球头，其特征在于：包括：

2.根据权利要求1所述的一种具有新型支撑结构的高尔夫球头，其特征在于：所述主体框架(4)的内部固接有一号支撑架(6)，所述一号支撑架(6)的端部分别与主体框架(4)对应位置固接。

3.根据权利要求2所述的一种具有新型支撑结构的高尔夫球头，其特征在于：所述一号支撑架(6)呈y形结构，所述一号支撑架(6)的中部等距设有多个孔洞。

4.根据权利要求1所述的一种具有新型支撑结构的高尔夫球头，其特征在于：所述二号支撑架(7)为x形结构，所述二号支撑架(7)与击球面(1)平行设置，所述二号支撑架(7)的端部与主体框架(4)对应位置固接，所述二号支撑架(7)的中部等距设有多个通孔。

5.根据权利要求4所述的一种具有新型支撑结构的高尔夫球头，其特征在于：所述所述弹力架(8)由四根圆柱条状弹性杆组成，所述弹性杆的一端与二号支撑架(7)中部固接，且所述弹性杆的另一端与击球面(1)固定连接，四根所述弹性杆以弹力架(8)的中心等距分布呈x形结构。

6.根据权利要求1所述的一种具有新型支撑结构的高尔夫球头，其特征在于：所述根部面(3)的底部设有分散一部(9)与弧形凹槽(12)，所述分散一部(9)为三角形结构的凹槽，所述弧形凹槽(12)位于根部面(3)的便于位置且与击球面(1)平行设置。

7.根据权利要求6所述的一种具有新型支撑结构的高尔夫球头，其特征在于：所述根部面(3)的底部设有分散二部(11)，所述支撑部(10)为长条状结构，所述支撑部(10)位于分散一部(9)与分散二部(11)之间。

8.根据权利要求7所述的一种具有新型支撑结构的高尔夫球头，其特征在于：所述支撑部(10)为直角三角形结构的凸起，所述支撑部(10)的斜边与根部面(3)贴合。

9.根据权利要求7所述的一种具有新型支撑结构的高尔夫球头，其特征在于：所述分散一部(9)的内部、分散二部(11)的内部以及支撑部(10)的外壁均设有蜂窝结构的孔。

10.根据权利要求1所述的一种具有新型支撑结构的高尔夫球头，其特征在于：所述主体框架(4)端部设置有连接部(5)。

技术总结
本发明公开了一种具有新型支撑结构的高尔夫球头，包括：主体框架；击球面，击球面置于所述主体框架的一侧；根部面，根部面置于所述主体框架的底部；冠部面，冠部面置于所述主体框架的顶部，所述击球面、冠部面与根部面围成一个封闭空腔；二号支撑架与弹力架两者中间连接，可以将力度更好弹性传导下去，且主体结构采取是钛合金的3D打印而成的高尔夫球头，使击打的力度更均匀传导到球头后部，有支撑结构支撑，使得打击面震动幅度相对更小，使击打发出的声音更清脆，且大大提高了打击面板的挠曲性，实现更多能量转移及更加稳定的高球道，提高了球体的速度及操控性，从而实现飞行更远距离及更精确球道。

技术研发人员：谢建
受保护的技术使用者：广东迪占云科技有限公司
技术研发日：
技术公布日：2024/2/19
