一种可延长出口滑筒装置的制作方法

本技术涉及滑梯，特别涉及一种可延长出口滑筒装置。

背景技术：

1、滑筒，属于综合型运动器械，只有通过攀爬到滑筒的入口才能进行滑梯活动，孩子玩滑滑梯需要坚定地意志和信心，可以培养他们的勇敢精神。

2、上述存在的弊端：

3、传统的滑筒在生产时就将其尺寸进行固定，然后安装在指定的场地进行使用，但使用滑筒的使用者的体重不同，通过滑筒出口滑出的距离不同，当设置固定长度的滑筒出口时，存在使用者滑出滑筒出口而摔到地面上，从而存在使用者因摔到地面导致摔伤的可能。

技术实现思路

1、本实用新型的目的在于提供一种可延长出口滑筒装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种可延长出口滑筒装置，包括滑筒，所述滑筒的一端设置有用于调节出口长度的调节组件，所述调节组件包括设置在滑筒一侧的首端出口，所述首端出口的一侧设置有尾端出口，所述首端出口与尾端出口的相对一侧设置有用于调节首端出口与尾端出口之间距离的中部出口，所述滑筒与首端出口的连接处设置有用于固定首端出口位置的固定组件，所述固定组件包括套设在滑筒一端的连接环，所述首端出口的另一端套设有连接套筒，所述连接环穿插连接在连接套筒的内部，所述连接环的中部水平中心对称开设有多个第一螺孔，所述连接套筒的顶部水平对称开设有多个第二螺孔，所述第一螺孔中部的内壁螺纹穿插连接有第三固定螺钉，所述第三固定螺钉的底端螺纹穿插连接在第二螺孔的内部，所述第一螺孔的顶部水平中心对称设置有多个垫片，所述垫片套设在第三固定螺钉的中部。

3、优选的，所述首端出口的一端水平中心对称螺纹穿插连接有第一固定螺钉，所述第一固定螺钉螺纹穿插连接在中部出口的一端。

4、优选的，所述中部出口的另一端水平中心对称螺纹穿插连接有第二固定螺钉，所述第二固定螺钉的一端穿插连接在尾端出口的一端。

5、优选的，所述尾端出口的底部固定连接有用于支撑尾端出口的支撑底座，所述滑筒的底部固定连接有至少两个用于支撑滑筒的支撑杆。

6、本实用新型的技术效果和优点：

7、该可延长出口滑筒装置，在原有的基础上增加了首端出口、中部出口、尾端出口和固定组件，当需要将出口进行延长时，根据需要长度在首端出口的一侧通过螺钉固定多个中部出口，通过不同的中部出口数来决定出口的长度，最后在中部出口的一端固定尾端出口，从而实现，当需要延长出口的长度时，通过调节中部出口的数量进行实现。

技术特征：

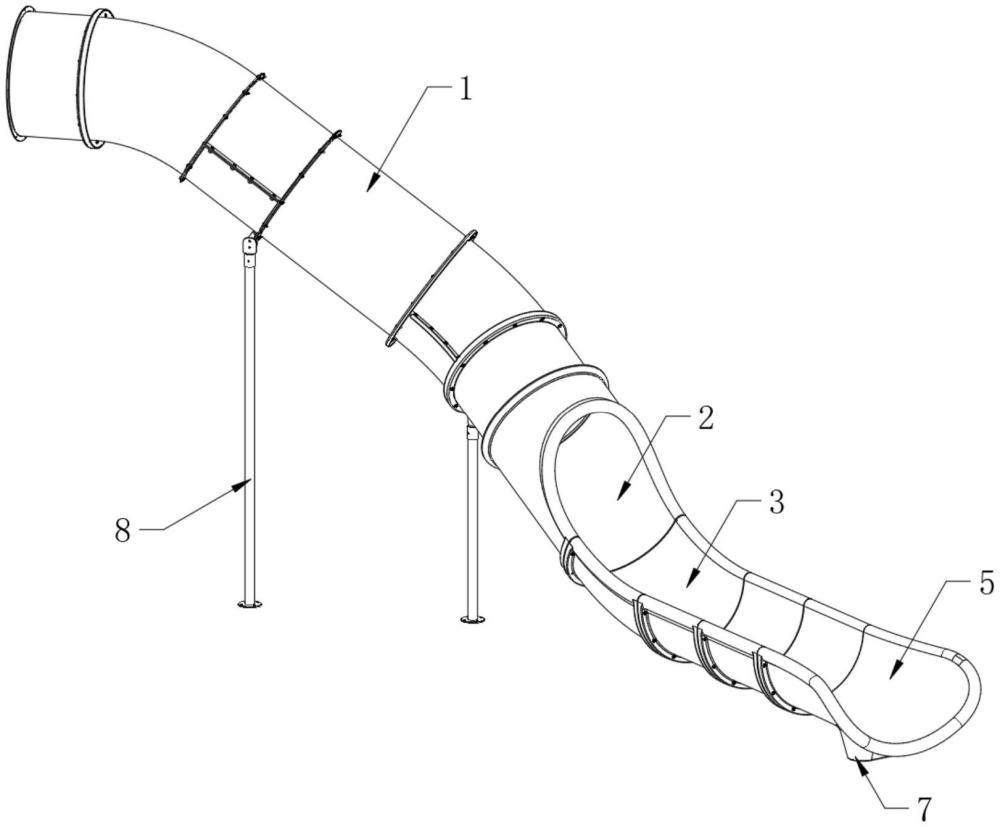

1.一种可延长出口滑筒装置，包括滑筒(1)，其特征在于，所述滑筒(1)的一端设置有用于调节出口长度的调节组件，所述调节组件包括设置在滑筒(1)一侧的首端出口(2)，所述首端出口(2)的一侧设置有尾端出口(5)，所述首端出口(2)与尾端出口(5)的相对一侧设置有用于调节首端出口(2)与尾端出口(5)之间距离的中部出口(3)，所述滑筒(1)与首端出口(2)的连接处设置有用于固定首端出口(2)位置的固定组件，所述固定组件包括套设在滑筒(1)一端的连接环(9)，所述首端出口(2)的另一端套设有连接套筒(10)，所述连接环(9)穿插连接在连接套筒(10)的内部，所述连接环(9)的中部水平中心对称开设有多个第一螺孔(12)，所述连接套筒(10)的顶部水平对称开设有多个第二螺孔(13)，所述第一螺孔(12)中部的内壁螺纹穿插连接有第三固定螺钉(11)，所述第三固定螺钉(11)的底端螺纹穿插连接在第二螺孔(13)的内部，所述第一螺孔(12)的顶部水平中心对称设置有多个垫片(14)，所述垫片(14)套设在第三固定螺钉(11)的中部。

2.根据权利要求1所述的一种可延长出口滑筒装置，其特征在于，所述首端出口(2)的一端水平中心对称螺纹穿插连接有第一固定螺钉(4)，所述第一固定螺钉(4)螺纹穿插连接在中部出口(3)的一端。

3.根据权利要求1所述的一种可延长出口滑筒装置，其特征在于，所述中部出口(3)的另一端水平中心对称螺纹穿插连接有第二固定螺钉(6)，所述第二固定螺钉(6)的一端穿插连接在尾端出口(5)的一端。

4.根据权利要求1所述的一种可延长出口滑筒装置，其特征在于，所述尾端出口(5)的底部固定连接有用于支撑尾端出口(5)的支撑底座(7)，所述滑筒(1)的底部固定连接有至少两个用于支撑滑筒(1)的支撑杆(8)。

技术总结
本技术公开了一种可延长出口滑筒装置，包括滑筒，所述滑筒的一端设置有用于调节出口长度的调节组件，所述调节组件包括设置在滑筒一侧的首端出口，所述首端出口的一侧设置有尾端出口，所述首端出口与尾端出口的相对一侧设置有用于调节首端出口与尾端出口之间距离的中部出口。本技术一种可延长出口滑筒装置在原有的基础上增加了首端出口、中部出口、尾端出口和固定组件，当需要将出口进行延长时，根据需要长度在首端出口的一侧通过螺钉固定多个中部出口，通过不同的中部出口数来决定出口的长度，最后在中部出口的一端固定尾端出口，从而实现，当需要延长出口的长度时，通过调节中部出口的数量进行实现。

技术研发人员：吴耀,胡时辉,吴万德,舒国防
受保护的技术使用者：南京万德体育产业集团有限公司
技术研发日：20230816
技术公布日：2024/5/9
