阻尼带调节装置的制作方法

本技术涉及健身器材，具体为阻尼带调节装置。

背景技术：

1、双臂的力度可以通过锻炼的方式得到提升，因此在现代社会，存在有健身房来为人们的锻炼提供场地和设备。

2、现有的锻炼设备通常是通过加重块和弹簧的配合来让锻炼人员拉动吊臂上下运动，此类健身器材不仅占地空间大，同时配重块的重量统一，加装配重块会存在超出锻炼人员受重极限，减少则无法满足使用者的锻炼需求，从而无法实现精准调阻尼力的效果，进而降低了现有锻炼装置的实用性和可操作性，为此我们提出了一种阻尼带调节装置。

技术实现思路

1、针对现有技术的不足，本实用新型提供了阻尼带调节装置，具备实用性强、稳定性好的优点，解决了上述背景技术所提出的问题。

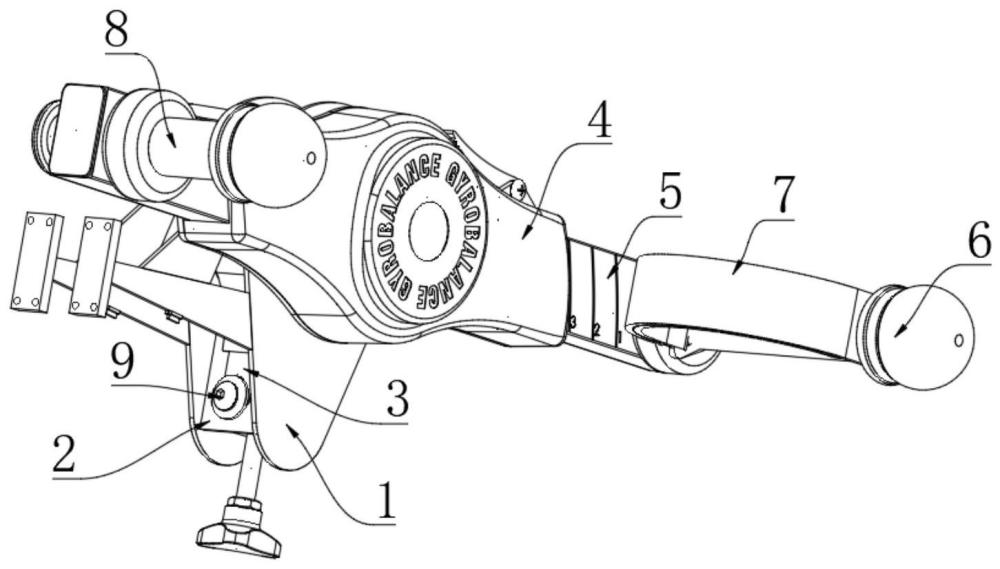

2、本实用新型提供如下技术方案：阻尼带调节装置，包括固定板，所述固定板的外壁固定装配有固定架，所述固定架的内壁滑动连接有滑块，所述滑块的外壁紧密贴合有本体，所述滑块的中部设有调节栓，所述滑块的两侧皆设有螺栓一，所述固定板的外壁还固定装配有防护壳，所述防护壳的内壁滑动连接有定位板，所述定位板的一端固定装配有受力杆二，所述定位板的另一端固定装配有受力杆一，所述受力杆一的外壁固定装配有防护带，所述固定板的外壁固定装配有支撑板一，所述支撑板一的末端固定装配有安装板，所述支撑板一的外壁还固定装配有支撑板二，所述支撑板一的外壁开设有插槽二，所述插槽二的内壁插接有对接板，所述对接板的两侧外壁皆开设有插槽一，所述插槽一的内壁插接有定位块，所述定位块的顶部设有螺栓二，所述固定板的外壁设有阻尼轴。

3、作为本实用新型的一种优选技术方案：所述滑块的中部开设有螺纹孔，且螺纹孔的内壁与调节栓的外沿螺纹连接。

4、作为本实用新型的一种优选技术方案：所述滑块的两侧外壁皆开设有盲孔，且盲孔的内壁与螺栓一的外沿螺纹连接，所述本体通过螺栓一与滑块固定连接。

5、作为本实用新型的一种优选技术方案：所述固定板的数量为两个，且两个固定板皆沿本体的外壁对称分布，一个所述固定板的外壁开设有对接孔，且另一个固定板的外壁与阻尼轴的外壁固定装配，对接孔的内壁与阻尼轴的外壁固定套接，所述对接板的底部与支撑板二的顶部固定装配，所述对接板通过定位块和螺栓二与固定板固定连接。

6、作为本实用新型的一种优选技术方案：该调节装置可安装于健身器材主体，所述安装板的外壁开设有安装孔，且固定板通过定位螺栓和安装孔与健身器材主体固定连接。

7、作为本实用新型的一种优选技术方案：所述定位块、安装板、支撑板一、支撑板二以及对接板皆通过镀锌铁金属制备而成。

8、与现有技术对比，本实用新型具备以下有益效果：

9、第一、本实用新型通过设置的本体、阻尼轴、受力杆一、防护带结构，使得该阻尼装置所产生的阻尼力大小可通过旋转调节栓的方式来进行调节，相较于现有的健身器材体积更小，同时还能够实现精准调节阻尼力大小的效果，从而更具使用价值和实用性，进而提高了该装置对锻炼人员进行辅助锻炼的效果。

10、第二、本实用新型通过设置的安装板、支撑板一、支撑板二、插槽一、插槽二结构，使用者可将该装置的支撑结构快速的安装在固定板上，再通过安装板与螺丝的配合将该装置安装于健身器材主体上，从而提高了使用者对该装置的组装和安装效率，进而提高了该装置的实用性。

技术特征：

1.阻尼带调节装置，其特征在于，其包括：

2.根据权利要求1所述的阻尼带调节装置，其特征在于：所述滑块(3)的中部开设有螺纹孔，且螺纹孔的内壁与调节栓(10)的外沿螺纹连接。

3.根据权利要求1所述的阻尼带调节装置，其特征在于：所述滑块(3)的两侧外壁皆开设有盲孔，且盲孔的内壁与螺栓一(9)的外沿螺纹连接，所述本体(14)通过螺栓一(9)与滑块(3)固定连接。

4.根据权利要求1所述的阻尼带调节装置，其特征在于：所述固定板(1)的数量为两个，且两个固定板(1)皆沿本体(14)的外壁对称分布，一个所述固定板(1)的外壁开设有对接孔，且另一个固定板(1)的外壁与阻尼轴(19)的外壁固定装配，对接孔的内壁与阻尼轴(19)的外壁固定套接，所述对接板(18)的底部与支撑板二(13)的顶部固定装配，所述对接板(18)通过定位块(16)和螺栓二(17)与固定板(1)固定连接。

5.根据权利要求1所述的阻尼带调节装置，其特征在于：该调节装置可安装于健身器材主体，所述安装板(11)的外壁开设有安装孔，且固定板(1)通过定位螺栓和安装孔与健身器材主体固定连接。

6.根据权利要求1所述的阻尼带调节装置，其特征在于：所述定位块(16)、安装板(11)、支撑板一(12)、支撑板二(13)以及对接板(18)皆通过镀锌铁金属制备而成。

技术总结
本技术涉及健身器材技术领域，且公开了阻尼带调节装置，包括固定板，所述固定板的外壁固定装配有固定架，所述固定架的内壁滑动连接有滑块，所述滑块的外壁紧密贴合有本体，所述滑块的中部设有调节栓，所述滑块的两侧皆设有螺栓一，所述固定板的外壁还固定装配有防护壳，所述防护壳的内壁滑动连接有定位板。通过设置的本体、阻尼轴、受力杆一、防护带结构，使得该阻尼装置所产生的阻尼力大小可通过旋转调节栓的方式来进行调节，相较于现有的健身器材体积更小，同时还能够实现精准调节阻尼力大小的效果，从而更具使用价值和实用性，进而提高了该装置对锻炼人员进行辅助锻炼的效果。

技术研发人员：李敬
受保护的技术使用者：青岛艺格运动器材有限公司
技术研发日：20231229
技术公布日：2024/10/10
